易開發、易部署、高性能的電子測試/驗證系統的領先制造商與服務商，品英Pickering將于2024年4月9日到10日參加2024年電子設計創新大會(EDICON China)，并展示用于電子測試與驗證的新型模塊化信號開關與仿真產品。作為英國Pickering集團全資子公司，以及自動測試領域的開關專家--品英儀器(北京)有限公司的專家們期待您蒞臨i5展位參觀、交流和指導。

電子設計創新大會是自2013年開始舉辦的射頻、微波、無線和高速數字設計領域的大型活動，為與會者提供使用現有的材料、工具、產品和技巧解決設計難題的實用知識。今年的專題分會包括：測試和測量、5.5G/6G通信、衛星通信、物聯網、導航和定位;自動駕駛汽車、車聯網、國防和航空航天、設計/建模/仿真軟件、天線、射頻半導體和芯片、EMC/EMI/SI/PI、高速和高頻互連、機器學習和人工智能、元器件與子系統和工業/科學/醫療應用等。

品英Pickering集團在此次展會上將重點展出微波開關系統的三種實現方法：

1)貨架產品——模塊化的射頻微波開關

2)交鑰匙產品——深度定制微波開關子系統

3)快速定制產品——使用微波開關設計工具靈活配置微波開關系統。

主要展出的最新產品包括：最高可切換5 GHz信號的同軸舌簧繼電器、40-785B系列高性能射頻多路復用器模塊、40-780B(PXI/PXIe)微波開關模塊、40-781A(PXI/PXIe)微波開關模塊、40-782B(PXI/PXIe)非自鎖換向開關、60-711系列視頻矩陣開關、60-750系列微波矩陣開關和60-890系列混合配置微波開關等產品。

? 表面貼裝同軸舌簧繼電器200系列，最高可切換5 GHz 信號，3 V、5 V或12 V線圈選項，提供1個FormA, 1個FormB, 2個FormA, 1個FormC選項，可選50Ω 和 75Ω 版本。

【圖為：Pickering表面貼裝同軸舌簧繼電器200系列】

? 40-785B系列是高性能射頻多路復用器模塊，適用于切換微波信號，繼電器一體安裝的產品提供單或雙6通道兩種規格;繼電器外部安裝的產品為單槽，最多能夠支持3組外部安裝的多路復用器。該模塊適合用來構建復雜的微波開關網絡，并且提供一系列不同的開關配置，能夠適配大多數的應用。連接方面采用高性能的SMA、SMA-2.9以及SMA-2.4連接器，適用于50Ω的版本。這些模塊主要應用于微波領域，也常用于在對低插入損耗和高隔離度上有嚴格要求的射頻頻譜應用中。

【圖為：PXI雙SP6T 50GHz 50Ω SMA-2.4高性能射頻多路復用器模塊40-785B-552】

? 40-780B(PXI/PXIe)是非自鎖SPDT 12.4GHz無端接微波繼電器模塊。40/42-780B系列提供一個、兩個、三個或四個SPDT開關，能夠在50Ω下切換頻率高達67 GHz或在75Ω下切換2.5 GHz。通過前面板安裝的高質量射頻同軸連接器進行連接，采用SMA或N型50Ω和1.6/5.6 75Ω版本;并提供外置繼電器版本，可在單個插槽中最多連接三個外部SPDT繼電器。這些PXI/PXIe微波開關模塊為您提供Pickering開關系統中最高的RF和微波開關性能。盡管它們是為微波應用而設計的，但在射頻頻譜測試中也有許多用途，其極低的插入損耗和超高的隔離至關重要。它們也可用于低頻射頻應用，可承載240W的功率(N型選項為700W)。

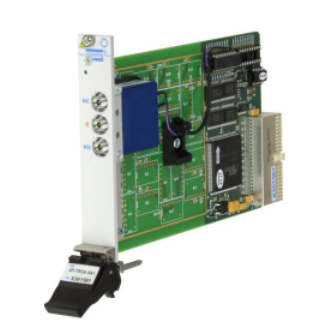

【圖為：40-780B-511(PXI/PXIe)單組非自鎖SPDT 12.4GHz無端接微波繼電器模塊】

? 40-781A(PXI/PXIe)模塊是內置端接器的非自鎖SPDT 18 GHz微波開關模塊。40/42-781A系列提供一個或兩個SPDT開關，能夠在50Ω內切換高達50 GHz的頻率?？蛇x擇內部或外部端接器，并通過前面板安裝的高質量SMA、SMA 2.9或SMA 2.4連接器進行連接。這些PXI/PXIe微波開關模塊為您提供Pickering開關系統中最高的射頻和微波開關性能。盡管它們是為微波應用而設計的，但在射頻頻譜測試中也有許多應用，其中極低的插入損耗和超高的隔離至關重要。它們也可用于最高240W(無端接)功率的低頻RF應用。

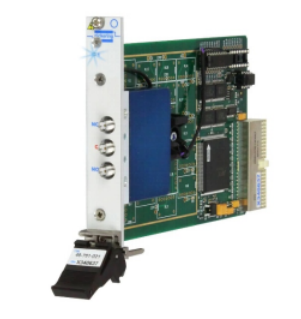

【圖為：40-781A-021(PXI/PXIe)微波開關模塊】

? 40-782B(PXI/PXIe)是非自鎖換向開關。該系列產品特征阻抗為50Ω，最大工作頻率為18 GHz。通過前面板安裝的高質量SMA同軸連接器進行連接。換向開關有四個端口，具有兩種穩定的開關狀態。在默認(斷電)狀態下，端口1至2導通，端口3至4導通。在通電狀態下，導通關系變成端口1至3和端口2至4。該系列主要應用在微波領域，但在視頻中也有許多應用，其極低的插入損耗和超高的隔離至關重要，它們也可以用于最高240W功率的低頻RF應用。

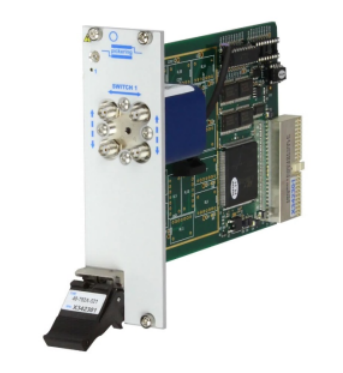

【圖為：40-782B-521(PXI/PXIe)單組非自鎖轉換開關】

? 60-711提供單組或雙組24x8視頻矩陣開關的選擇，適用于切換高達25MHz的信號，具有75歐姆特征阻抗，可選擇SMB或MCX連接器，或更大尺寸的BNC連接器。同時提供50Ω阻抗的版本。該產品旨在為視頻應用提供一種簡單且可擴展的雙向矩陣，輕松構建高性能雙向矩陣開關系統。其軟件允許將60-711設置為雙24x8矩陣、單48x8矩陣或其他規格。

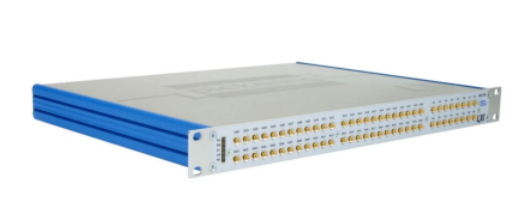

【圖為：60-711-001單組24x8視頻矩陣開關】

? 60-750，10GHz微波矩陣開關，是通過LXI/以太網控制的60-750/751系列LXI微波開關的一部分，具有多種規模和頻率選項，最高可達18GHz(60-751)。該矩陣適用于50歐姆的應用和75歐姆的版本。60-750/751在2U全機架寬度外殼中，提供了一種緊湊的解決方案，可輕松安裝在ATE系統的機架中或在工作臺上使用。

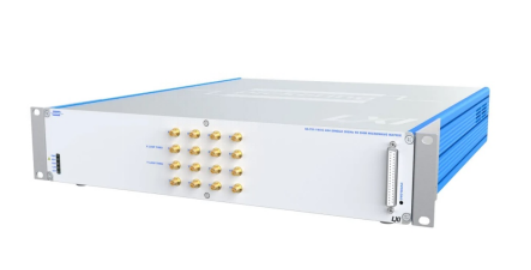

【圖為：60-750-133單組3x3 10GHz微波矩陣開關】

? 60-890是可以混裝多種規格微波開關的可定制平臺，示例產品60-890-001系列適用于切換高達18GHz的50Ω信號，具有5組端接SP6T和7組非端接SPDT繼電器。該平臺是構建復雜微波開關系統的理想選擇，通?？蛇x用SMA連接器進行連接。該系列具有極高的性能水平：低VSWR、極高的隔離度、低損耗和高承載功率，是切換50Ω同軸系統的理想選擇，這些系統兼顧從HF頻帶到微波頻率的高性能。僅占用2U的寶貴機架空間，是一種高度節省空間的微波開關系統解決方案。

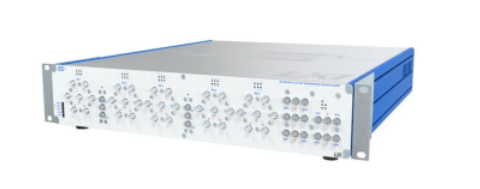

【圖為：60-890-001混合配置微波開關】

品英儀器(北京)有限公司產品與市場開發經理王琦說：“作為自動測試開關專家，Pickering在這一領域擁有超過50年，專注電子測試和驗證系統的經驗。在開關與仿真產品方面，Pickering擁有深度的產品組合，包括超過2000款PXI & PXIe模塊，以及超過400款LXI產品。此外，公司還擁有超過20年的配套附件產品研發經驗。得益于此，目前Pickering開關與仿真產品在航空航天/國防、汽車/商業、半導體和醫療等領域有著廣泛的應用?！?

Pickering是一家家族私人企業，總部位于英國，分別在英國和捷克設有兩家具有品質認證的生產工廠。另外，Pickering在亞洲、歐洲和北美洲設有多家銷售和技術服務辦公室，雇員超過500人。Pickering的開關技術始于1968年 —— 繼電器公司Pickering Electronics成立并開始設計、生產和分銷高品質舌簧繼電器。20年后，開關和仿真公司Pickering Interfaces成立，并成為了業內早期的PXI開關模塊生產和推行者。發展至今可提供的PXI、PCI、LXI和USB產品已超過2000種，并且還提供診斷測試工具以及應用軟件和驅動。隨著非測試測量行業對連接產品的需求越來越多，Pickering于2014年決定成立連接裝置公司Pickering Connect。該公司面向需要標準或定制連接解決方案的客戶，提供產品和服務。
