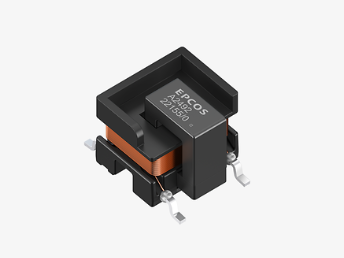

TDK株式會社(東京證券交易所代碼：6762)擴展了愛普科斯 (EPCOS) InsuGate系列 (B78541A) SMT變壓器產品組合，推出兩款新型元件。新元件采用錳鋅 (MnZn) 鐵氧體磁芯，尺寸緊湊，支持高工作電壓，工作頻率為100 kHz至500 kHz，工作溫度為-40°C至+150°C，非常適合電動汽車(經AEC-Q200認證并符合AQG標準關于振動的要求)和工業(yè)電子中的IGBT和MOSFET門極驅動應用。元件繞組的圈比為1:1.08 (B78541A2467A003) 或1:1.07:0.6 (B78541A2492A003)，具體視型號而定。憑借低至4 pF的耦合電容，這種SMT變壓器還適用于SiC或GaN半導體應用。

通過結合相對耐漏電起痕指數 (CTI) ≥600 V的高性能塑料材料和特殊的線圈設計，新元件的尺寸僅為13.85 x 10.5 x 9.2 mm(長x寬x高)，具有比傳統(tǒng)絕緣或灌封元件更短的空間間隙和爬電距離。以UI7平臺為例，其一次繞組與二次繞組之間的爬電距離>9.2 mm，局部放電熄滅電壓≥840 V(峰值電壓)，并能通過3 kV(50 Hz，1 s)的交流高壓測試。雖然元件重量僅為2克，但符合IEC 61558標準，達到工作電壓高達300 V(交流)下的加強絕緣或700 V(直流)下的基本絕緣要求，從而可滿足諸多工業(yè)和汽車應用的要求。

新的UI7系列有兩種型號可供選擇，支持正激式和推挽式拓撲的繞組配置，并能提供相應數量的輸出。

特性和應用

主要應用

?開關電源(橋式拓撲)

?門極驅動電路

?電隔離的DC-DC轉轉器

?電隔離的單通道IGBT驅動器集成電路 (IC)

主要特點和優(yōu)勢

?緊湊尺寸：13.85 x 10.5 x 9.2 mm(長x寬x高)

?表面貼裝 (SMT)

?較短的間隙和爬電距離：分別為8.14 mm和 9.2 mm

?低耦合電容：4 pF(典型值)

?AEC-Q200認證并符合AQG標準關于振動的要求
