一、輸出阻抗

輸出阻抗就是一個信號源的內阻，阻抗越小，驅動更大負載的能力就越高。輸出阻抗是在出口處測得的阻抗。輸出阻抗對電路的影響 無論信號源或放大器還有電源，都有輸出阻抗的問題。對于一個理想的電壓源（包括電源），內阻應該為0，或理想電流源的阻抗應當為無窮大?，F(xiàn)實中的電壓源，則做不到這一點，常用一個理想電壓源串聯一個電阻r的方式來等效一個實際的電壓源。這個跟理想電壓源串聯的電阻r就是信號源/放大器輸出/電源的內阻了。當這個電壓源給負載供電時，就會有電流I從這個負載上流過，并在這個電阻上產生I×r的電壓降。這將導致電源輸出電壓的下降，從而限制了最大輸出功率。同樣的，一個理想的電流源，輸出阻抗應該是無窮大，但實際的電路是不可能的。

二、分析共射極放大電路的輸出阻抗

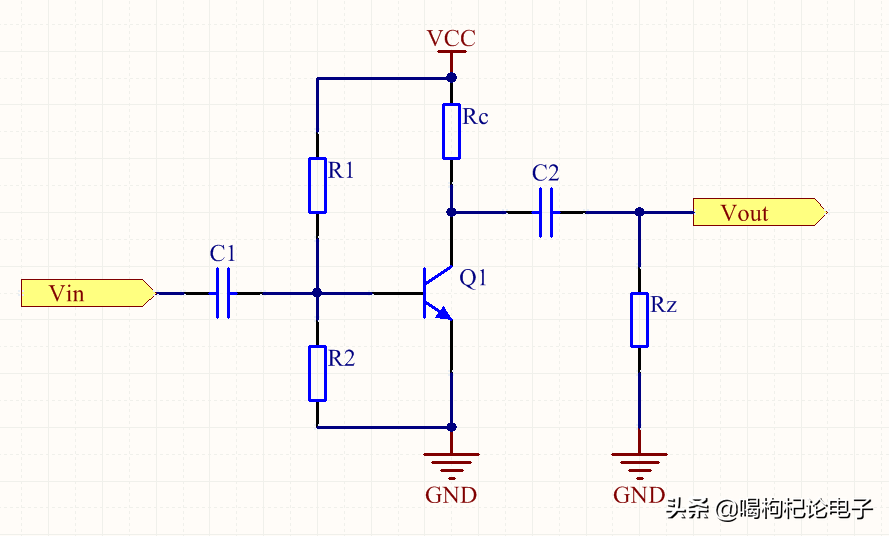

常見的共射極放大電路如下：

第1種方法，定性分析這個問題。

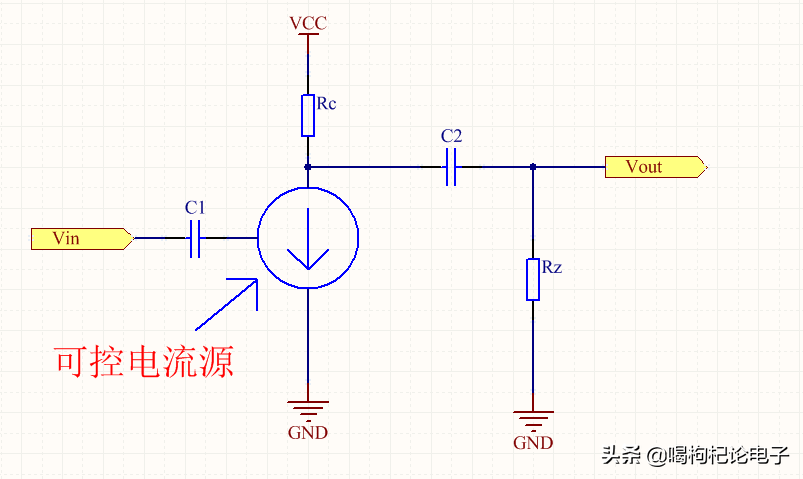

首先，一般情況下，放大電路的輸出阻抗如無特別說明。都是指交流信號而言的。其次，我們可將三極管看成一個受基極電流控制的電流源，故上圖可等效為下圖：

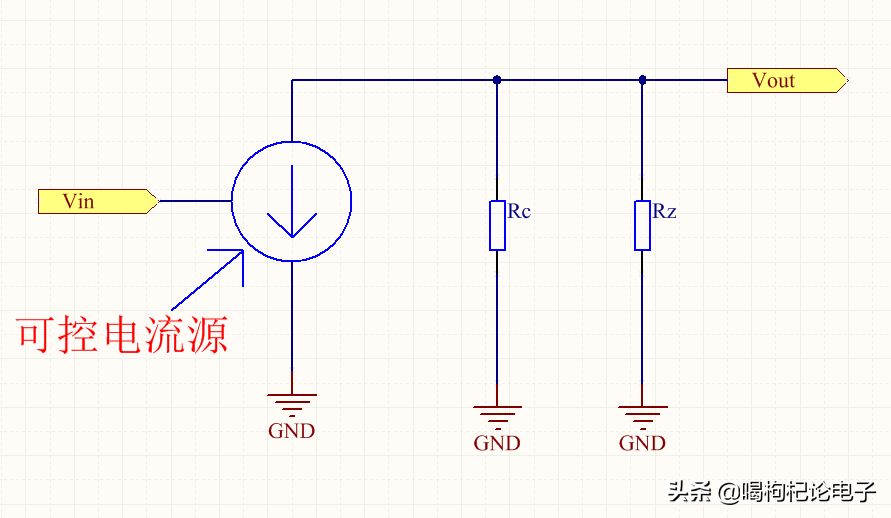

上圖中，交流等效電路中，電源VCC內阻等效為0。電容等效為一條直線。上圖繼續演化為下圖：

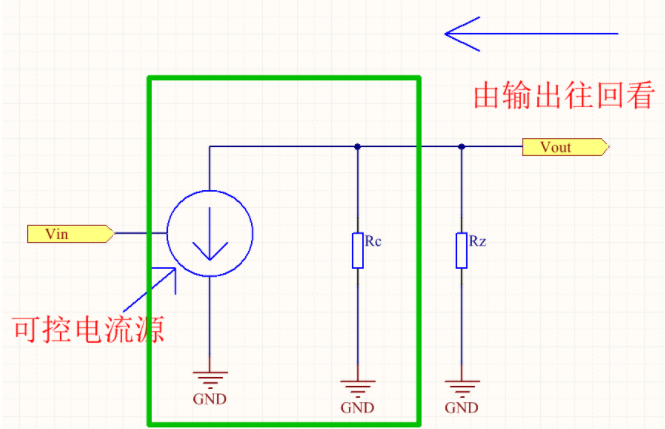

我們知道，理想的電流源，不管負載怎么變化，輸出電流都不會變化，可以定性理解為電流源內阻無窮大。由此，上圖從輸出端往回看，可以看出，電路的輸出阻抗為集電極電阻Rc和這個恒流源內阻并聯的結果，如下圖：

如上圖，Rc為有限大小的電阻，一個有限大小的電阻和無限內阻的電流源相并聯的結果，阻值近似為Rc的大小.由此，根據上圖，可得出答案，即共射極放大器的輸出阻抗為集電極電阻Rc。

第2種方法，定量分析這個問題。

我們想想，放大電路輸出阻抗的定義是什么？

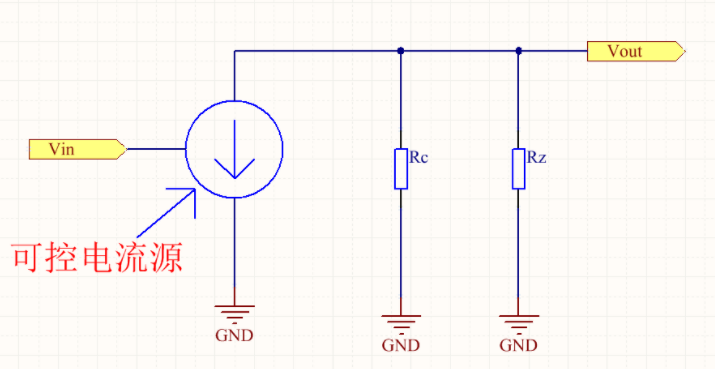

當電路空載時輸出電壓為Uo時，帶上負載R后，如果測得的輸出電壓變?yōu)?.5倍Uo的話（即放大倍數減小一半），根據分壓原理，可得知電路的輸出阻抗大小即為此時負載R的大小. 好，先記住這個定義。我們知道放大倍數的計算公式為：A=△Vo/△Vin，繼續推導出A=-Rc*△Ic/△Vin(負號表示方向為反相）。根據下面的等效圖，當Rz等于Rc時，即兩個電阻并聯的結果為0.5倍Rc。根據上式：A=-Rc*△Ic/△Vin，因為△Ic和△Vin都沒變，只有Rc部分縮小為0.5倍，可得知，此時放大倍數變?yōu)?.5倍A。 由此，根據上面輸出阻抗的定義可得出，Rc的大小即為輸出阻抗的大小。
