一、負反饋放大電路

負反饋放大電路從輸入端的接入電路的方式可以分為串聯反饋和并聯反饋，從輸出端的取樣方式可以分為電壓反饋和電流反饋。

簡單的區分方法：

在輸入端，如果反饋信號和輸入信號接在同一輸入端的話就是以電流的形式參與計算，是并聯負反饋，如果反饋信號和輸入信號接在放大電路的不同端子上的話，那么就是以電壓形式參與運算，是串聯負反饋;

若輸出端的反饋取樣點跟輸出端在同一點的話就是電壓反饋，不在同一點的話就是電流反饋。

電流負反饋和電壓負反饋是作用于輸出端，電流負反饋可以穩定輸出電流，增加輸出電阻，電壓負反饋可以穩定輸出電壓，減小輸出電阻。

串聯負反饋和并聯負反饋是作用于輸入端，串聯負反饋增加輸入電阻，并聯負反饋減小輸入電阻。

二、深度負反饋放大電路的放大倍數講解

實際使用的放大電路多處于深度負反饋狀態，因此，這部分重點分析一下深度負反饋放大電路的放大倍數。

1、負反饋電路放大倍數

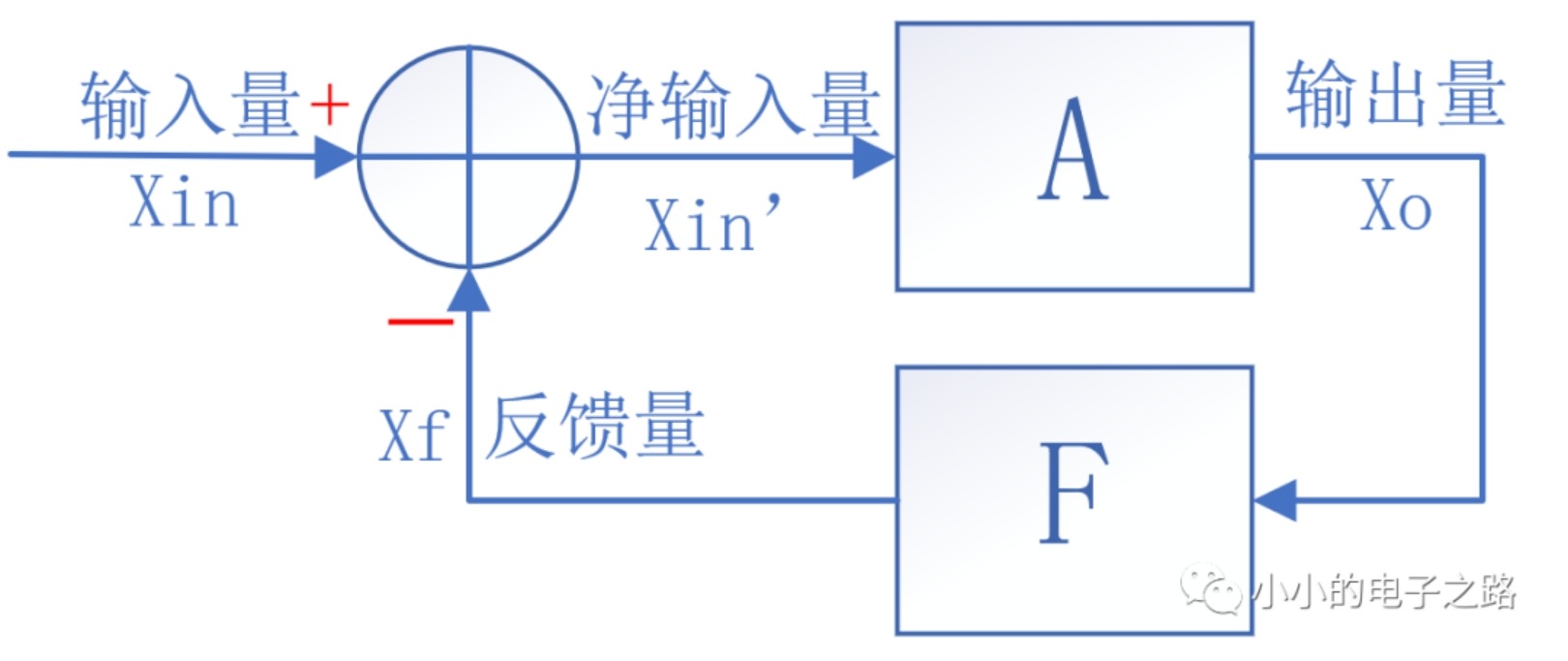

負反饋放大電路的一般模型上圖所示，易知輸出量

其中X in ’表示凈輸入量，可表示為：

其中反饋量

(1)、(2)、(3)式聯立可得輸出量

由此可得，負反饋電路的閉環增益

2、深度負反饋電路放大倍數

深度負反饋即反饋深度1+AF>>1，此時，由式(5)可得，其閉環增益

可見，在深度負反饋條件下，電路的閉環增益可近似為反饋系數的倒數。

同時，結合式(2)、(3)、(6)可以看出系統的凈輸入量

即：深度負反饋的實質是使系統的凈輸入量為零。

3、放大倍數誤差分析

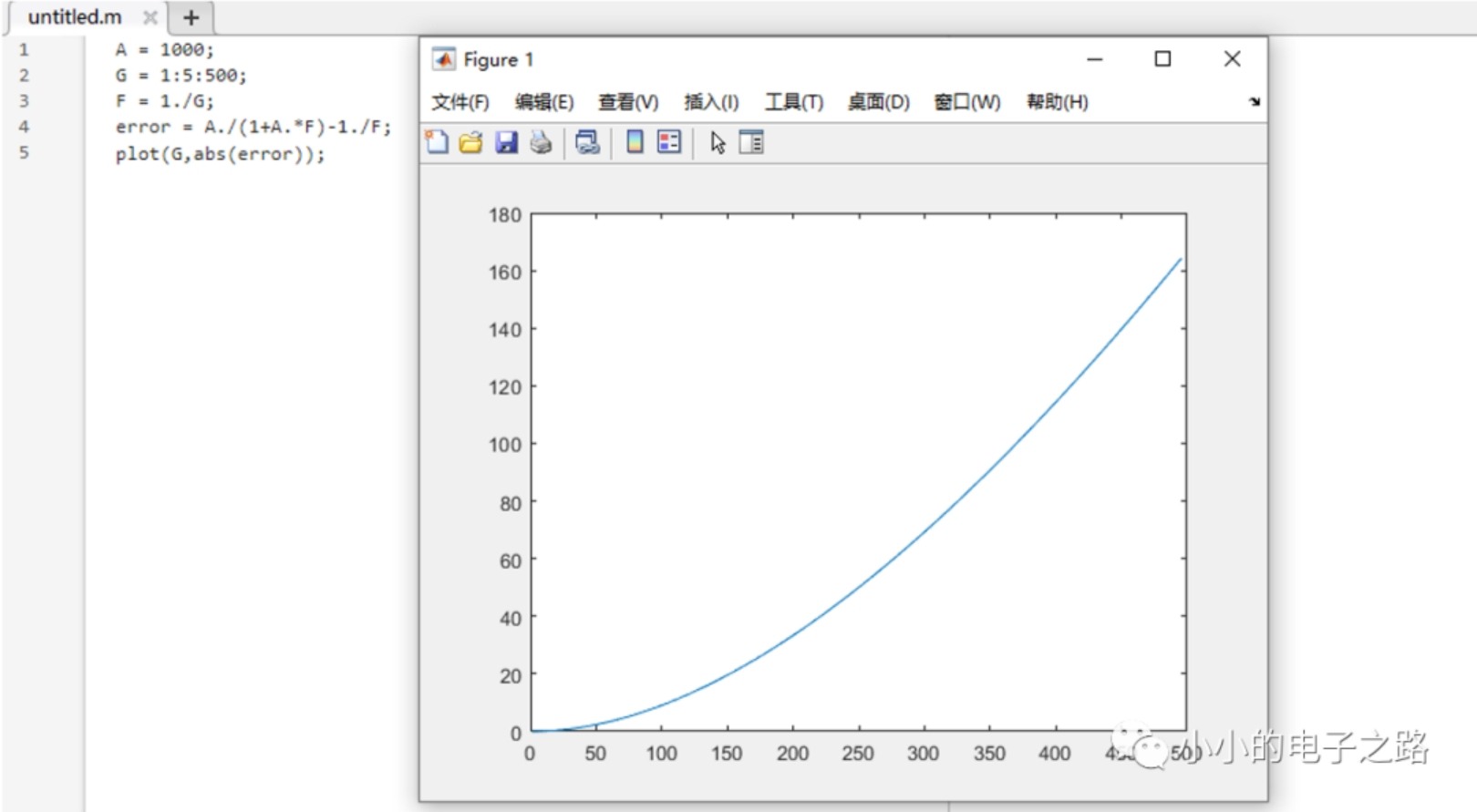

上圖是利用繪圖軟件繪制的深度負反饋電路的實際閉環增益與近似閉環增益之間的誤差曲線，即式(5)與式(6)之間的誤差曲線，可以看出，隨著電路閉環增益的提高，實際增益(式(5))與近似增益(式(6))的誤差不斷提高，因此，深度負反饋電路的放大倍數不宜過高。
