“無規矩不成方圓”。在電動汽車迅速普及的趨勢下，充電樁的數量也在迅猛增加。為了保證車樁在充電時安全、一致性等，國家及能源局等各單位部門出臺了一系列標準規定并在不斷更新。

目前，新能源汽車充電樁的規范可以大致劃分為三個層次：國標、能源局標準以及國家電網的標準。以下是詳細的分類及標準：

1.國標：我國在2011年制定了電動汽車充電樁的一系列基礎標準，其中包括充電樁的通用規則、交流與直流充電技術要求、充電設備與電池管理系統(BMS)之間的通信準則等。特別是，基于2006年的初版標準，2011年的標準進一步完善了接口設計和直流充電協議，使得其與市面上大多數新能源汽車和充電樁兼容。此外，為了解決車輛與充電樁的兼容性和使用安全問題，2015年的標準又對2011年標準進行了修正和擴充。

2.能源局標準：也稱為行業標準，主要關注充電樁的充電效能、通信手段、安全防護和電磁兼容等方面的檢測規則和要求。對于希望在市場上投入運營的所有充電樁，都必須符合能源局的這一權威標準。

3.國家電網標準：此標準更為具體和嚴格，尤其是針對直流充電樁的CAN通信兼容性測試。它增設了物理層和鏈路層的檢測項目，旨在保證國家電網旗下的充電樁在通信方面具有更強的穩定性和抗干擾能力。此標準是國家電網在采購和驗收充電樁時的關鍵技術準則。

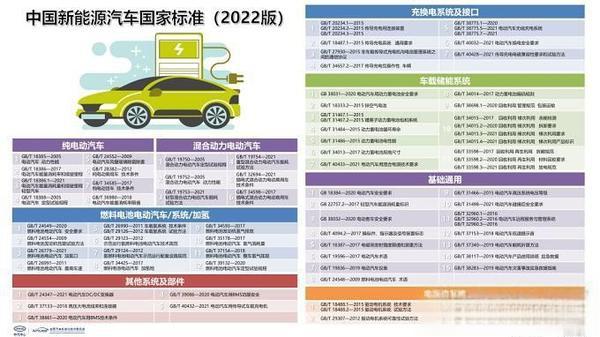

目前，充電樁的相關標準主要分為三種：國家標準、國家電網標準以及能源局標準三種。

國家標準

2011年國家標準主要分為三個方面：通用要求、交流與直流、充電機與BMS通信，具體如下：

《GBT 18487.1-2011 電動汽車傳導充電系統 第1部分：通用要求》;

《GBT 20234.1-2011 電動汽車傳導充電用連接裝置 第1部分：通用要求》;

《GBT 27930-2011 電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》。

其中2011標準是基于2006年的充電樁標準GBT 20234-2006，完善接口說明，統一直流充電協議，是目前在運營的充電樁和電動汽車標準。

2015年國家標準同2011標準一樣，也從以下三個方面：通用要求、交流與直流、充電機與BMS通信來規定。但是，2015標準修正和補充了2011標準中不足，其主要是為了解決了車與樁兼容性問題，和解決使用中的安全問題。保證充電流程都是“唯一”的，讓每個充電樁與電動汽車都可以安全可靠的充電。

同時，為了保證互聯互通的一致性，避免測試機構理解不同，即將發布以下2個國標：

GB電動汽車傳導充電互操作性測試規范(已經提交標委會);

GB電動汽車非車載傳導式充電機與電池管理系統之間的通信協議一致性測試(已經提交標委會)。

能源局標準

能源局標準，也稱為行業標準，主要有以下兩個：

《NBT 33008.1-2013 電動汽車充電設備檢驗試驗規范 第1部分：非車載充電機》;

《NBT 33008.2-2013 電動汽車充電設備檢驗試驗規范 第2部分：交流充電樁》。

主要規定了交/直流充電樁的充電功能、通信方式、安全防護、電磁兼容等檢測方法與檢測要求，是目前市面上投入運營的充電樁必須過檢的權威標準。

3、國家電網標準

國家電網標準，也稱為企業標準，主要有以下兩個：

《QGDW 1591-2014 電動汽車非車載充電機檢驗技術規范》;

《QGDW 1592-2014 電動汽車交流充電樁檢驗技術規范》。

標準內容與行業標準較相似，但測試要求更嚴格，尤其在直流樁CAN通信兼容性上增加了物理層與鏈路層測試項目，保證國網充電樁的CAN通訊的魯棒性，是國家電網充電樁招標時的驗收標準。

給電動汽車充電，需要將來自電網的交流電轉換為直流電，而且該直流電的電壓范圍應該和電池的電壓范圍一致，電流則可大可小，大電流就充得快，小電流就充得慢。將交流電轉換為直流電就需要采用基于電力電子技術的開關電源。這種開關電源做成大功率的，充電電流大，安裝在車輛外面，就是“直流充電樁”這種充電設備，該充電設備連接電動汽車上的“快充口”; 也可以做成小功率的車載充電機(OBC)，布置在車輛里面，電網通過“交流充電樁”這種外置充電設備將電網的交流電送到車輛上的“慢充口”，車輛內部從“慢充口”將交流電送到 OBC的輸入端。交流充電樁只是起到了監控和計費的作用，并沒有進行電能轉換。OBC的功率大小主要有四種：基于單相220V輸入的3.3kW、6.6kW，基于三相380V輸入的11kW和22kW，其中6.6kW最主流。

按上述思路構建了當前主流的電動汽車充電系統，如圖1所示。

多數電動汽車有兩個充電口：交流充電口，俗稱慢充 ; 直流充電口，俗稱快充。電池上只有一個總正接口和總負接口，快充口和慢充口都需要通過高壓配電盒(PDU，Power Distribution Unit)轉接到銅排(電池母線)上，再接到電池的總正和總負接插件。電池需要同時連接電控、DC/DC、OBC、快充、空調、暖風機等多種組件，PDU似乎必不可少。
