許多關鍵應用要求設備必須運行很長時間，甚至幾十年。對于航空航天、國防、能源和醫療行業來說尤其如此。為了保持設備正常運行，必須在其整個生命周期內持續供應組件。解決此問題的一個方法是在生產結束后長期存儲半導體組件。此解決方案可讓您在設備的整個使用壽命期間持續供應組件。

長期耐用

如果沒有組成電子設備的零部件，電子設備就無法正常運轉。設計和材料的快速變化、零部件的生命周期太短以及新產品的上市速度比以往任何時候都快，這些都給公司帶來了挑戰。迅速進入市場的新產品可能會造成產品之間兼容性的未知數。這可能會導致維護和維修問題，以及企業的額外成本。零部件的生命周期太短會使備件供應出現問題。

就像任何其他產品一樣，所有電子元件都有自己的保質期，許多公司存儲它們的時間比制造商建議的要長。長期存儲階段和倉庫管理起著相當關鍵的作用，因?yàn)殡娮釉徽J(rèn)為與化學品和食品同等重要。如今，公司有義務遵守某些環境條件，這些條件由精確的規則和協議控制。良好的存儲實踐是一種最佳解決方案，它不會導致電子元件的性能下降，從而使其相對的機械和電氣性能能夠隨著時間的推移保持不變。

在日益由消費者驅動的世界里，半導體組件制造商正在選擇更短的產品壽命。然而，許多應用要求設備運行數十年，這使得供應的連續性成為一項重大挑戰。一種廣泛實施的解決方案是將半導體長期儲存，即使在最終生產后也是如此。為了開發新的保存技術，許多公司進行測試(見圖 1)以確定長期儲存對組件的影響。這些測試涉及從不同型號隨機抽取的組件樣本。正確儲存的組件通常不會出現老化或變質的跡象，并且可以長時間保持其內部和外部的完整性和可焊性。如果保存得當，設備不會出現明顯的腐蝕或破損跡象。這些結果表明，半導體元件可以有效地存儲更長的時間，甚至超過制造商規定的日期。

長期保存涉及保護電子元件和PCB長時間保存以保持其功能完整性。在電子行業，計算電子元件的正確保質期非常復雜，因?yàn)闀r(shí)間比食品等產品要長得多。但是，根據所需的保存時間間隔，相關技術可能會有很大不同。最新一代的保存過程雖然質量很高，但并不能保證奇跡。目前，絕對的完美是無法實現的。例如，電池和靜態能量發生器通常就是這種情況。目前，沒有辦法讓儲存在倉庫中的電池使用時間更長，經過一段時間后，它們注定會被丟棄。然而，采用適當?shù)谋Ｗo(hù)技術可確保電子元件多年保持良好狀態。

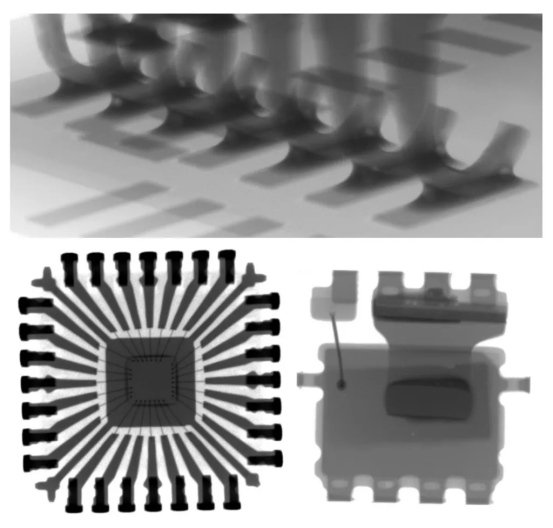

圖 1：廣泛的 X 射線測試可發現最小的缺陷。(來源：羅徹斯特電子)

潛在問題

如上所述，電子元件的保質期是指其在不失去功能的情況下可以存放的時間。經過一段時間后，該元件可能會變得無法使用，或者相反，它可能會繼續正常工作，產品仍然可以完美使用。電子元件的長期保存是一個復雜的問題，不能掉以輕心，因?yàn)闀r(shí)間的流逝不可避免地會影響物質的所有物理和化學現象。

氧化和濕度等多種因素可能會改變器件的分子結構。為了長期保存電子元件，必須采取適當措施保護元件免受多種因素的影響。沒有單一的解決方案，但使用多種方法可以取得良好的效果。

一種策略是將元件存放在干燥、涼爽的環境中，相對濕度應非常低。將電子元件存放在低溫環境中(通常在 10°C 至 20°C 之間)也非常有利。研究人員更喜歡在無氧環境中進行此類長期存儲操作，甚至使用密封或充滿惰性氣體的容器。

污染也是一個不容小覷的大問題。靜電荷可能會給存儲的設備帶來嚴重問題。因此，環境必須與外界電氣隔離，還要考慮低頻和高頻電磁輻射。灰塵也會損害電子產品的完整性。因此，應將組件存放在極其干凈、無塵的環境中，并定期檢查是否有任何變化。

產品的保質期取決于一系列難以預測的變量，包括熱量、機械應力和濕度。然而，客觀事實是，如果產品儲存正確，并遵循極其謹慎的程序，其保質期可以大大延長。產品的儲存環境對其維護具有決定性影響，因此是該領域需要考慮的主要因素之一。因此，必須將組件存放在黑暗中，因?yàn)榧词故亲贤饩€也會改變它們。這也是為什么必須使用合適且耐用的包裝材料，不含可能對電子元件健康產生負面影響的化學物質，即使成本可能會大幅增加的眾多原因之一。事實上，普通的紙板箱不適合此目的，因此必須使用特定的。

一個始終存在的問題就是污染，這可能是由于附近物體的氣體排放而引起的。因此，電子元件應單獨存放，附近不應有其他產品。

PCB 也會隨著時間的推移而變質。不僅導電路徑會隨著時間的推移而發生變化，而且基板甚至?xí)?jīng)歷老化過程。長期保存 PCB 的有用技術之一是真空密封以消除空氣的存在。

長期儲存后，如果保存過程不完美，電子元件的可焊性可能會帶來一些風險。但如果公司嚴格遵守所有儲存程序，暴露后產生的任何(還原)氧化都不會影響元件的可焊性，因此不會受到長期儲存的負面影響。

多年來可能出現的另一個問題是擴散(見圖 2)，這是一個物理過程，在此過程中，由于原子或分子的自主熱運動，至少兩種或多種物質以越來越快的速度混合。由于熱運動，顆粒濃度的差異會減小，直到完全混合。例如，銅基板材料可能會擴散到錫中，形成一種全新的青銅狀材料。在這些情況下，焊接不再可能，因?yàn)槿埸c(diǎn)要高得多，錫不再能夠粘合。擴散總是由于溫度而發生的。

圖 2：隨時間推移的擴散問題(來源：HTV Halbleiter-Test & Vertriebs-GmbH)

電子元件的老化方法不僅取決于所采用的保護方法，還取決于元件的類型。最精密的元件可能是電解電容器和電池。它們顯然會由于內部電阻而放電，但最大的問題是它們的內部會隨著時間的推移而干涸。電阻器是非常堅固的元件，在一些倉庫中，甚至在工作設備中，可以觀察到這種元件即使超過 100 年也能完美地工作。半導體(二極管和晶體管) 幾乎不受老化的影響，只要將它們存放在陰涼的地方。一般來說，電子元件不應長時間接觸電流或通電，因?yàn)槔擞侩娏鲿p壞它們。因此，倉庫必須存放全新且從未使用過的元件。與分立元件相比，集成電路是最脆弱的，因?yàn)樗鼈兒苋菀滓蜓趸统睗穸l(fā)生改變，從而導致逐漸但不可避免的退化。

平均無故障時間

平均故障間隔時間 (MTBF) 是一個參數，表示設備在多次故障之間的平均運行時間，是電子行業最常用的性能指標之一，因?yàn)樗梢院饬吭O(shè)備和電子元件的可靠性水平。該參數基于數據的收集和分析，旨在準確描述電子元件的行為及其在特定操作條件下執行所需功能的能力的可靠性。通過計算此參數，可以設計預防性維護計劃，幫助在潛在問題發生之前解決它們。MTBF 提供了兩次故障之間平均預期時間的可靠評估，即一次故障發生與下一次故障發生之間的時間間隔。該參數的計算涉及部件的總運行時間與同一時間段內發生的總故障次數之間的比率。一般公式如下：

當檢查時間越長，發生故障的次數越多時，MTBF 參數的計算就越復雜。它與“壽命”參數密切相關，壽命是指電子元件在承受技術數據表中規定的最大應力的情況下仍能保持運行的總時間，超過該時間制造商將不再保證正常運行條件。圖 3 顯示了基于工作溫度的電解電容器壽命的一個非常通用的例子。

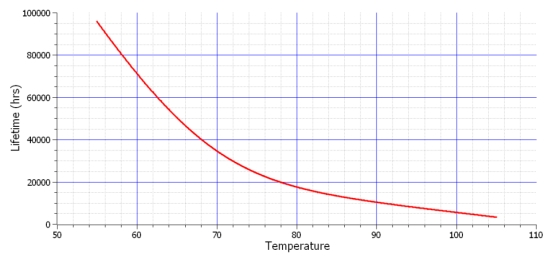

圖 3：基于溫度的電解電容器壽命圖

長期存儲是長壽命應用的可行解決方案。組件可以有效地存儲多年，確保供應的連續性并彌補供應鏈中斷。但是，重要的是要記住，所有原材料，即使是簡單存儲，遲早都會腐爛。因此，采取措施減輕組件退化非常重要，例如使用最佳存儲條件和定期維護。關于最佳存儲條件，組件必須存儲在受控環境中，并保持恒定的溫度和濕度。在定期維護方面，必須定期檢查組件以發現任何問題或退化的跡象。通過采取這些措施，即使在長期存儲中，組件狀態也可以安全地保存多年。
