在這篇文章中，小編將為大家?guī)?lái)ADC模數轉換器的相關報道。如果你對本文即將要講解的內容存在一定興趣，不妨繼續往下閱讀哦。

一、ADC模數轉換器分類

1、積分型

積分型AD工作原理是將輸入電壓轉換成時間（脈沖寬度信號）或頻率（脈沖頻率），然后由定時器/計數器獲得數字值。

2、逐次比較型

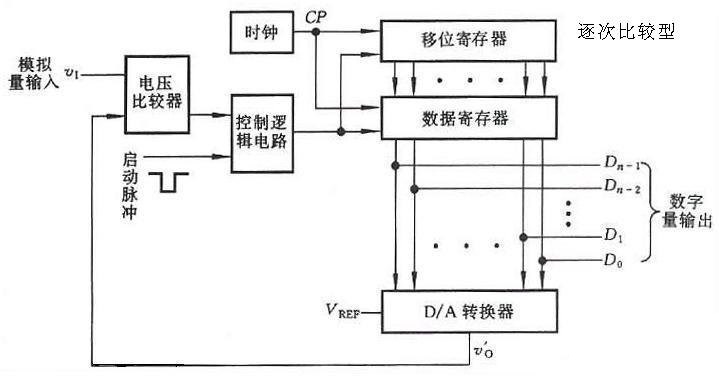

逐次比較型AD由一個比較器和DA轉換器通過逐次比較邏輯構成，從MSB開始，順序地對每一位將輸入電壓與內置DA轉換器輸出進行比較，經n次比較而輸出數字值。其電路規模屬于中等。

3、并行比較型/串并行比較型

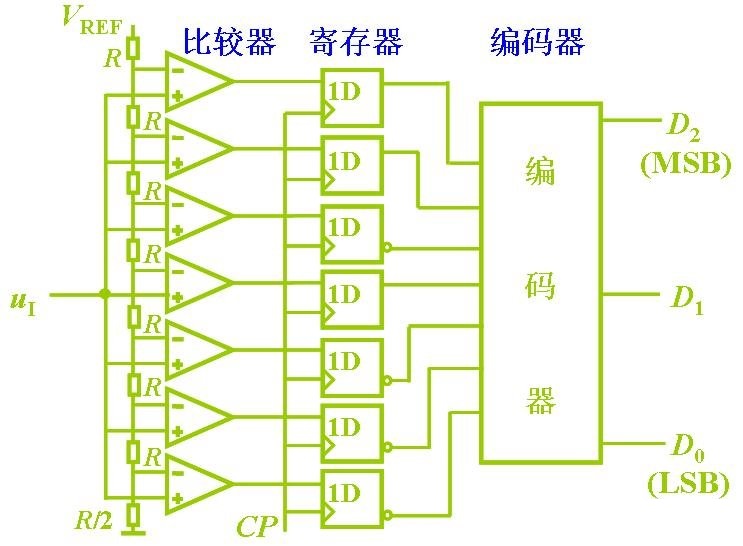

并行比較型AD采用多個比較器，僅作一次比較而實行轉換，又稱FLash（快速）型。由于轉換速率極高，n位的轉換需要2n-1個比較器。

4、串并行比較型

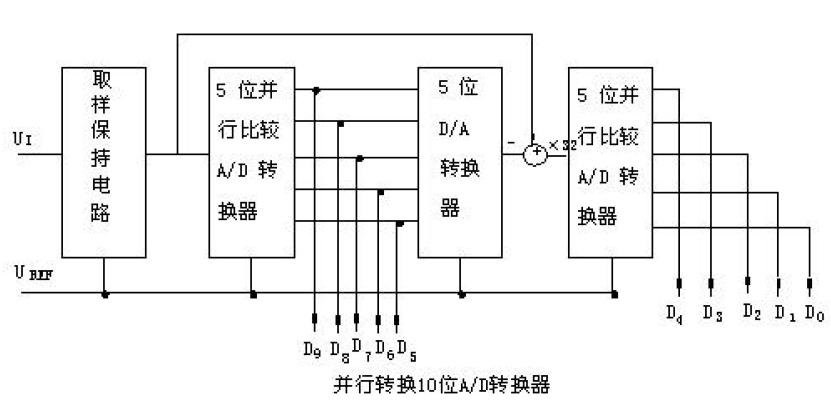

Half flash（半快速）型：是由2個n/2位的并行型AD轉換器配合DA轉換器組成，用兩次比較實行轉換。

三步或多步實現AD轉換的叫做分級（Multistep/Subrangling）型AD，而從轉換時序角度又可稱為流水線（Pipelined）型AD，現代的分級型AD中還加入了對多次轉換結果作數字運算而修正特性等功能。

5、Σ-Δ調制型

Σ-Δ型AD由積分器、比較器、1位DA轉換器和數字濾波器等組成。原理上近似于積分型，將輸入電壓轉換成時間（脈沖寬度）信號，用數字濾波器處理后得到數字值。

6、壓頻變換型

壓頻變換型是通過間接轉換方式實現模數轉換的。將輸入的模擬信號轉換成頻率，然后用計數器將頻率轉換成數字量。

二、ADC模數轉換器電路設計

我們先來看一下電路設計：

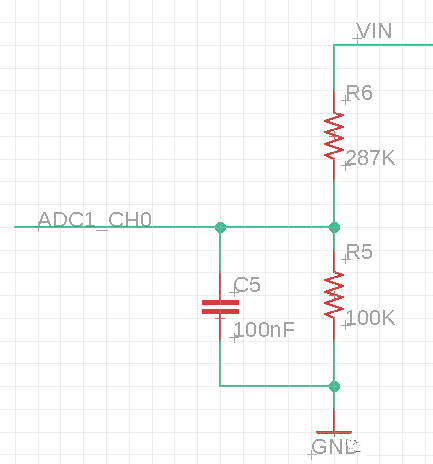

我們可以看到，電源輸出VIN通過R6和R5兩個分壓電阻，將其線性的降壓到ADC1_CH0電路中，并接到PA0引腳上?？梢杂?jì)算得到以下內容：

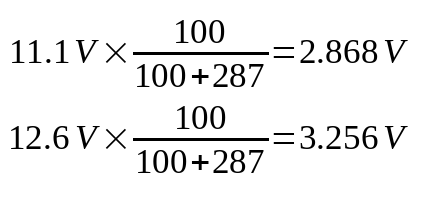

我們通過了這個兩個電阻分壓的線性降壓電路將11.1v到12.6v的電壓降低到2.868v到3.256v。為什么這個做呢？原因是STM32的AD轉換引腳能夠接受的模擬電壓范圍為的最大值是3v。當我們通過STM32的ADC采集將降壓后的電源轉為數字信號，再通過程序還原成原始的電壓數值，我們就可以得到電源電壓了。假設ADC采集到的電壓為v，于是我們可以得到電源電壓V的值的計算方法為：

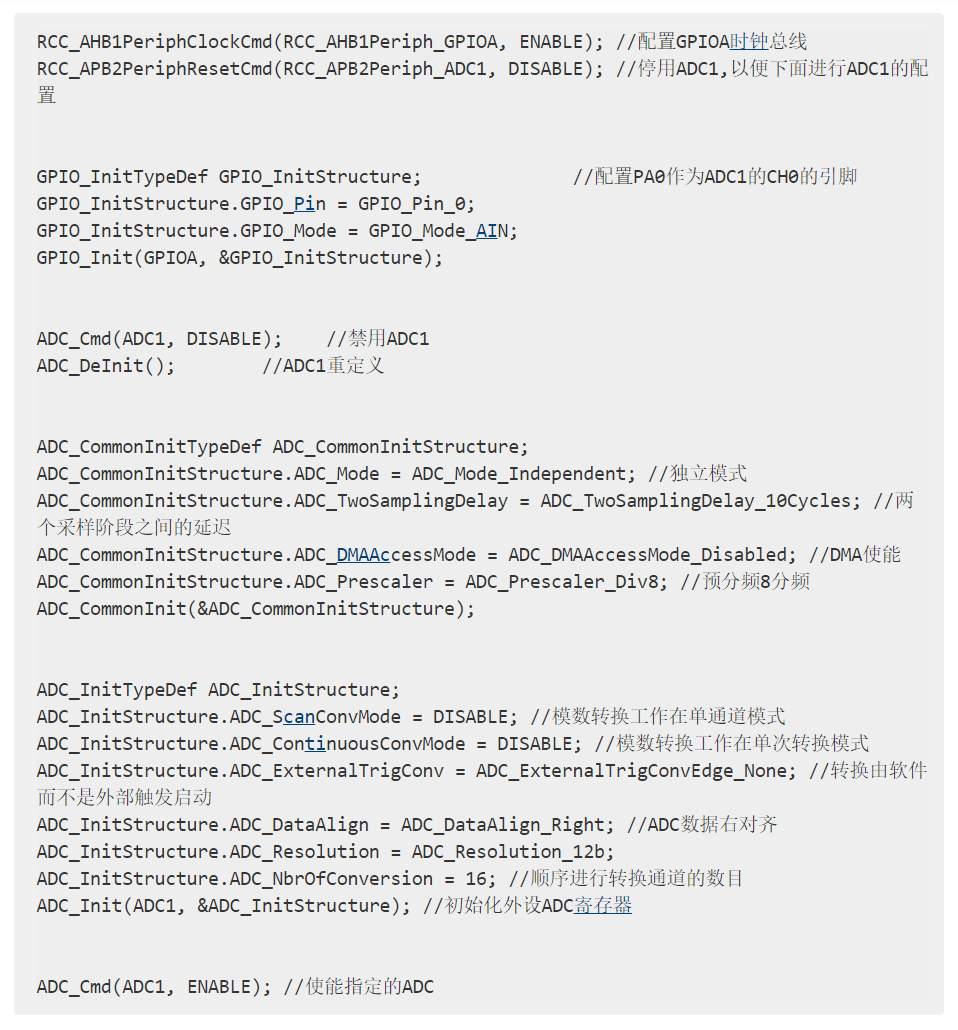

接下來，我們來編寫STM32程序，通過ADC采集到我們的電源電壓：

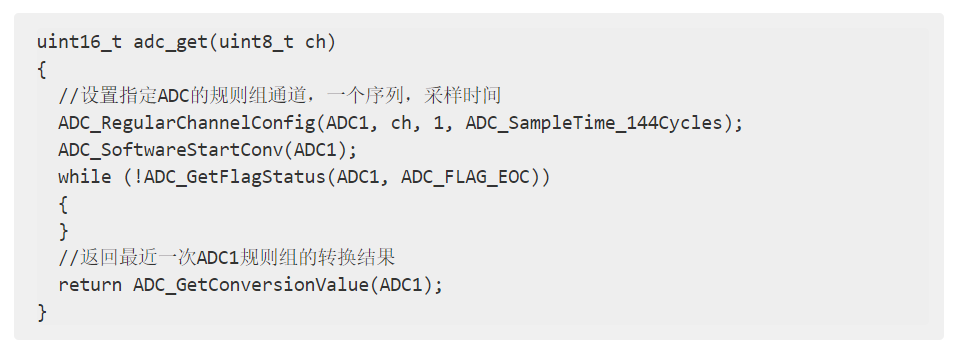

這樣我們就完成了ADC1的CH0的配置工作。之后我們還需要編寫一個函數用于讀取ADC1中CH0的數字信號值：

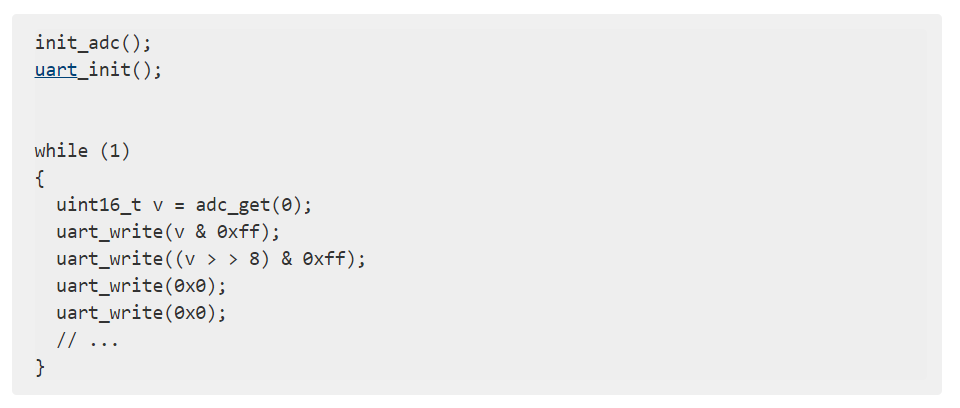

最后，我們通過在main函數中對ADC1中的CH0進行配置，并在主循環中讀取電源電壓信息：

當我們通過調用adc_get(0)函數得到采集電壓v之后，再通過uart_write(v)函數將電壓值發送到串口當中方便我們觀察。讀者只需要了解得到電壓v之后如何計算出電源電壓即可。例如我們從串口中得到的數據如下：

實際上，我們得到了很多組數據，它們之間會存在一些小的差別，但并不很大。

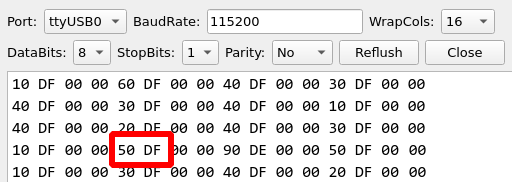

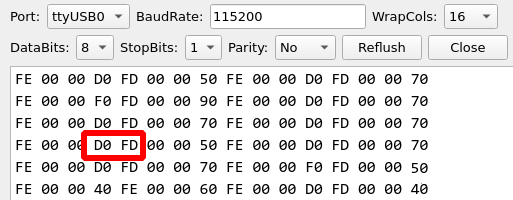

我們，可以在電源電壓接近11v時再進行一次采集和計算，我們采集到的數據為50 DF：

通過上述方法計算得到電源電壓為：

16進制轉10進制： 0xDF50 = 57168

除以16通道分辨率： 57168 / 65535 = 0.872327764

乘以電路中分壓值3.256v： 0.872327764 × 3.256 = 2.840299199

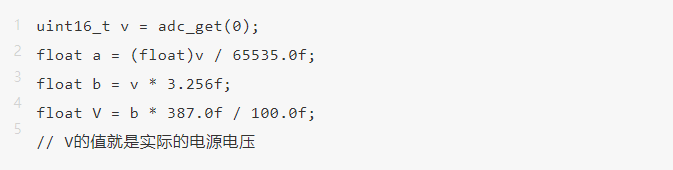

轉為實際電源電壓： 2.840299199 × 387 ÷ 100 = 10.992

最后，我們就得到了電源電壓為10.992v約等于11v

于是，我們通過程序來計算上面的內容：

這樣我們就完成了通過STM32采集電源的電壓，方便我們以后實時查看小車的電源情況。

以上便是此次的全部?jī)?nèi)容，經由小編的介紹，不知道你對ADC模數轉換器是否充滿了興趣？如果你想對它有更多的了解，不妨嘗試在我們的網站里進行搜索哦。
