在電子設計領域，有便于閱讀的原理圖，也有雜亂無章的原理圖。差異最終歸結為一個簡單的問題——是否有人能夠立即根據你的原理圖理解你的電路并對其進行故障排除;還是閱讀你的原理圖只會導致更多的混亂?

如果你過去一直在設計糟糕的原理圖，或者你只是不知道最佳的設計技巧，請不要擔心。在這里，我們有10大技巧，將向你展示如何繪制專業的原理圖設計。

你將依靠導線來定義原理圖上符號之間的連接。在 Jupiter中，這些稱為網絡。不管你怎么稱呼它們，都有幾條準則需要牢記。

首先，每當有兩根電線形成一個交點并共享一個器件連接時，該交點就需要有一個電氣節點。這是每個原理圖設計中的標準做法，某些工具(如Jupiter)將為你自動添加電氣節點。

但是，沒有電氣節點的交叉導線不具備電氣鏈接關系，僅僅是視覺上的交叉而已。

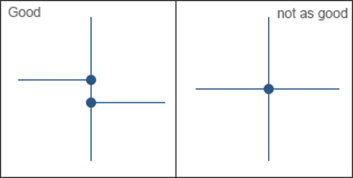

在為相交導線添加電氣節點時，還建議避免使用 4路交叉點，因為這可能會在讀取電路時增加混淆。

相反，選擇一組共享交叉路口，如下圖所示，其中每個交叉路口都有自己獨特的連接。這樣可以更容易地準確理解正確的連接并避免誤解。

原理圖的目標是使你的電路更具閱讀性，或者將其交給其他工程師時盡可能容易理解，所以盡量減少任何不必要的網絡連接。

當有多個Pin腳需要連接時，不要使用走線去連接，這樣會使圖紙變得雜亂無章，可以使用網絡標號來代替走線，主從器件放置相同名字的網絡標號則視為連接，這樣做可以增強原理圖的可讀性，而不會增加任何不必要的混亂。

同樣，我們還建議你的網絡名盡可能簡短且全部大寫。將網絡命名為“CLK”比將網絡命名為“10 MHz clock to PIC”要簡單得多。

如果這是你的一張原理圖，那么你可能會驚訝地發現，有幾種不同的方法可以繪制原理圖符號。不同的地方對原理圖符號的標準不一樣

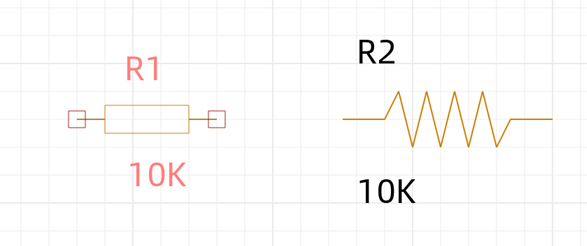

為了使原理圖上的事物井井有條且保持一致，請使用相同的符號來表示同一器件。例如，在原理圖上放置一個IEEE電阻器，而后又畫一個IEC電阻器，只會導致混淆。

在繪制原理圖之前，請花時間查看所有已知的器件符號，并在每個項目中一致地使用它們。

這是提高原理圖一致性和可讀性的另一個技巧。

電路上的每個符號都需要有自己獨特的指示符，以便每個部件都易于識別。例如，每個電阻器都應遵循 R1、R2、R3等一致的命名順序。在Jupiter里提供了批量編輯功能。

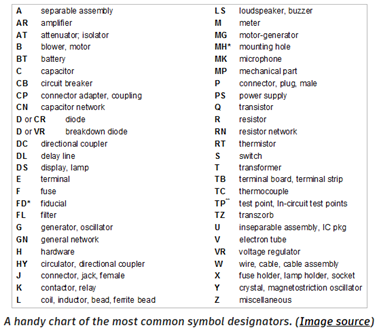

如果你使用的是現有 Jupiter庫中的零件，例如 電阻、電容、電感零件，這些指示符已為你設置。但是，如果你打算制作自己的符號，則需要添加正確的指示符。請查看下面的指示符列表，以便在你未來的項目中參考：

同樣，如果你計劃使用具有特定性能要求的組件，則還要考慮在符號上添加標簽。例如，你可能需要為具有特定走線寬度要求、特殊屏蔽需求或阻抗的部件添加標簽。

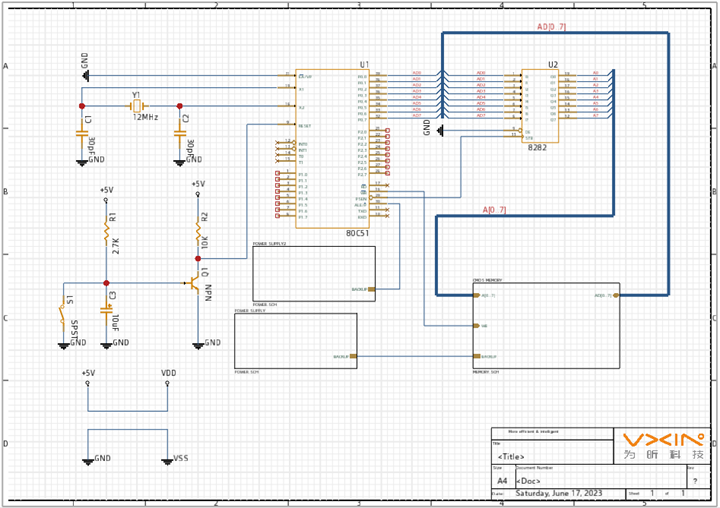

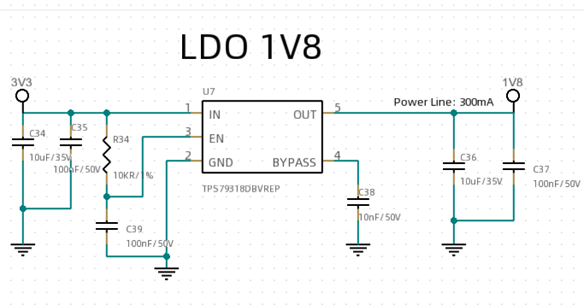

在提示 4的基礎上，如果閱讀具有符號名稱、值和標簽的不同水平和垂直方向的原理圖，會感到很痛苦。例如看看下面的原理圖，會不會使你賞心悅目許多。

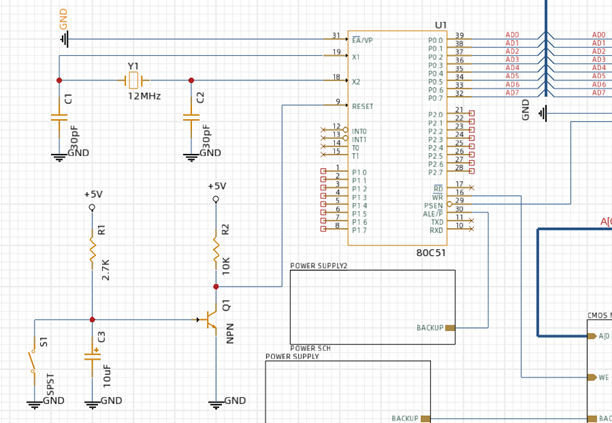

在原理圖上放置符號時，無論元件的位置如何，都應花時間將所有名稱和值定向到同一方向。這將使你的原理圖更易于你的同行閱讀和參考。

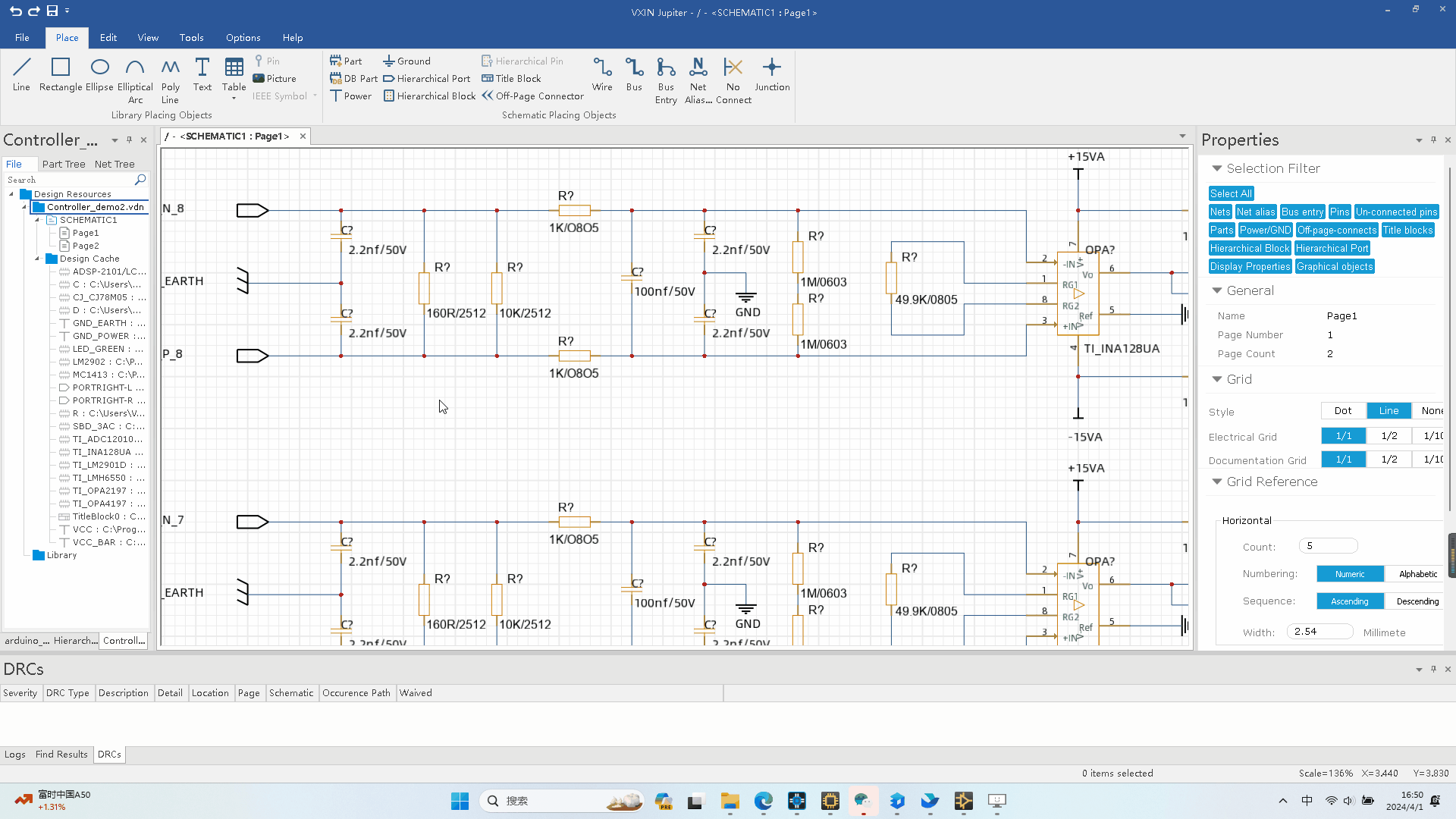

在 Jupiter中，此過程非常簡單。有三個途徑可操作，1.選中右鍵rotate即可旋轉。2.菜單欄rotate。3.快捷鍵R.快捷鍵空格 。批量操作：Ctrl選中多個對象即可。

在繪制原理圖時，請務必牢記電路的邏輯流動方式。

對于大多數電氣原理圖，除了一些小的例外，信號輸入將始終來自左側，信號輸出將始終在右側。電源將從頂部和接地開始，或者負電壓將進入底部。

繪制原理圖時，確保符號的放置和網絡的連接始終遵循此邏輯流程。這將使將來參考原理圖變得更加容易，也將使其他工程師更容易閱讀。

如果你正在設計一個具有多種功能且可以在邏輯上分層的復雜電路，

那么這樣做：

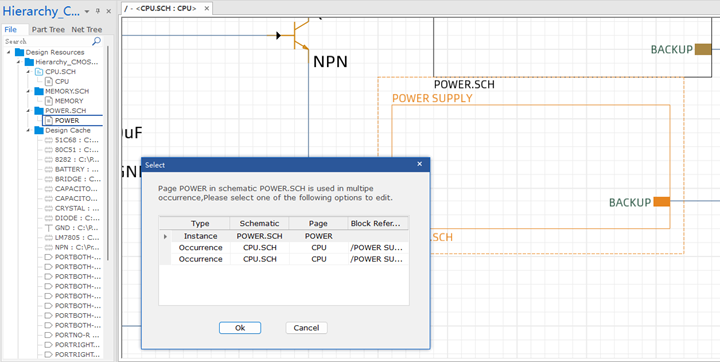

按照功能或模塊進行分層次、分層的組織方式。

這樣一來，當主要功能區域在單獨的板材上明確定義時，可以更輕松地檢查和排除電路故障。

另外，不要害怕在原理圖紙上留下空白。目標不是填滿原理圖的每一寸，而是保持電路在邏輯上的分層和組織，以便于閱讀。

我們建議始終繪制可以在標準紙上輕松打印和查看的原理圖。在美國，是 8.5英寸 x 11英寸，在歐洲，使用的 A4尺寸為 210毫米 x 297 毫米。目前國內使用的是歐洲的尺寸。

為什么要將原理圖限制為此尺寸?因為大多數人只能使用具有標準頁面大小的打印機。

由于此尺寸限制，我們還建議在需要時使用多個原理圖圖紙，以保證邏輯示意圖易于查看，而無需平移。即使原理圖沒有打印出來，功能原理圖塊在 PDF中的多個工作表之間翻頁也比手動平移一張大圖紙更容易。

如果原理圖純粹是為了電器連接而制作的，不是關于放置的規則，只有一個例外，那么它就是用于去耦電容器。當你需要平滑來自集成電路等敏感元件的電源信號時，這些元件至關重要。在原理圖上放置去耦電容時，將其定位在靠近物理PCB布局上將要放置的元件的位置。這將幫助layout工程師快速了解一組電容器的意圖。

最后最重要的一點是，

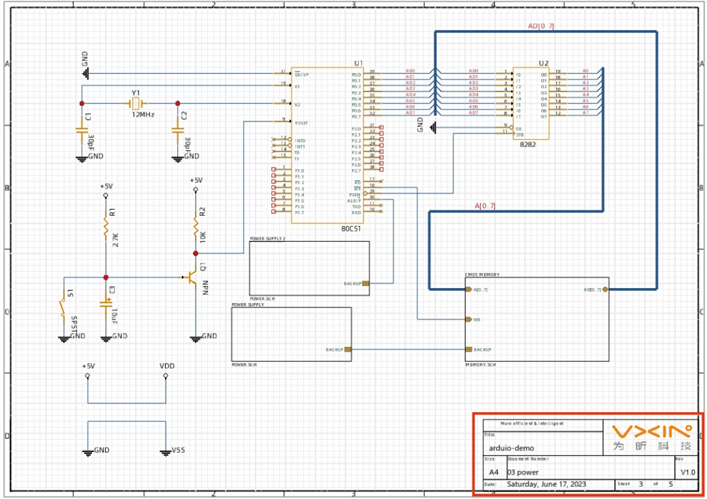

請記住始終在原理圖的每一頁上都包含一個標題欄!這是一個簡單的工具，可以幫助跟蹤多個原理圖，知道誰設計了它們，并知道你正在查看哪個版本的設計。添加標題欄時，請將其放在工作表的右下角，并包含以下信息：

1.線路名稱、你的姓名和創建日期

2.原理圖圖紙編號(如果有1頁以上)

3.此外，請考慮添加修訂號，以便于區分版本

在這里，十大技巧可以幫助你像專業人士一樣繪制原理圖設計!

在原理圖方面，你的目標始終是專注于清晰度。

你的原理圖是否足夠容易被其他工程師一目了然地理解?

更重要的是，如果你在一年后再次拿起你的原理圖，你是否能夠閱讀和解釋你所畫的東西?

原理圖是每個電子設計的基礎，花時間盡可能高效地清晰地傳達信息是有意義的?？梢詭椭浇邮盏侥愕脑韴D的另一位工程師進行PCB布局，并且還有助于在后期生產中對電路進行故障排除。那你還在等什么?走出去，像專業人士一樣開始繪制原理圖!你的工程師同事會很感激你。
