實時時鐘 (RTC) 從來都不是系統中引人注目的組件。事實上，許多工程師不明白為什么需要 RTC。他們可能認為這是一個非常簡單的設備，只是跟蹤時間;此外，如今大多數微控制器都內置有 RTC 外設。

那么，系統工程師為什么要為 RTC 花費額外的錢并浪費更多的 PCB 空間呢?為什么獨立的 RTC 還沒有過時?本文將重點介紹 RTC 在不同應用中的重要性，并概述關鍵的 RTC 規格和相關的設計挑戰。

在過去，在互聯網普及之前，高精度 RTC 對于個人電腦、數字手表、攝像機和車輛等無數應用都必不可少。即使主電源關閉，RTC 也能跟蹤時間。如果沒有 RTC，用戶每次打開設備時都需要設置時間和日期。

如今的電子設備都可以接入互聯網或 GPS。一旦設備連接上網絡，便可以非常輕松地獲取準確的時間。對于那些擁有持續互聯網連接的設備而言，高精度 RTC 可能真的變得沒有必要，但這種好處是以高功耗為代價的。

為什么現在要使用 RTC

在過去十年中，隨著各類自動化應用(例如家居、農業和工業)的興起，數十億臺設備現已具備互聯網功能。安全攝像頭、照明、娛樂系統和家用電器等日常物品現在都可以連接到互聯網;這些設備是物聯網 (IoT) 潮流的一部分。然而，雖然電池供電的物聯網設備正在推動物聯網市場大幅增長，但始終連接到電源的設備也可能保持持續的互聯網連接。

那么，RTC 是否就此終結了呢?并非如此;事實上，越來越多的 RTC 被用于許多自動化和物聯網應用中。許多遠程物聯網傳感器(如氣象站)大多由電池供電，并根據預設的時間表進行測量或完成一組任務。這些設備無法承受持續啟用無線收發器，因為這會很快耗盡電池電量。

事實上，工程師們花了很多心思來研究延長電池壽命的技術。大多數時候，這些電池供電的設備(甚至是微控制器)都處于深度睡眠模式，以便在沒有任務要執行時最大限度地降低功耗。這些應用程序受益于極低功耗的 RTC，它可以不時喚醒系統來執行分配的任務。

雖然微控制器通常具有內置 RTC，但計時電流通常為微安級。另一方面，獨立 RTC 在運行時僅消耗納安級電流。例如，市場上的一款獨立設備在計時模式下僅消耗 150 nA，并提供兩個鬧鐘設置和兩個可用于喚醒系統的中斷引腳。

不要小看幾微安和 150 納安之間的差別。在設計具有長電池壽命的物聯網應用時，每微安電流都至關重要。除了物聯網應用之外，許多醫療設備還需要納米功率 RTC;可穿戴心電圖設備、助聽器和醫療嬰兒標簽就是一些例子。

大多數電池供電設備的設計都非常小，便于攜帶或安裝。由于獨立的 RTC 位于微控制器外部，因此最好使用封裝較小的 RTC。如果電路板空間有限，工程師可以選擇帶有集成諧振器的 RTC。目前，業內最小的帶有集成諧振器的 RTC 采用 2.1×2.3 毫米、8 引腳 WLP 封裝。

除了低功耗和小封裝尺寸外，一些應用還需要在寬溫度范圍內實現高計時精度。例如，對于安裝在現場的傳感器而言，這是一個重要的考慮因素，因為現場的溫度在一天中可能會發生很大波動。對于這些應用，更好的選擇是具有溫度補償功能的 RTC，這將在本系列文章的第 2 部分中討論。

帶外部晶體諧振器的 RTC

經濟高效的 RTC 通常需要外部諧振器，而 RTC 最常用的諧振器是 32.768 kHz 音叉石英晶體。為什么是 32.768 kHz?首先，32768 是 2 的冪，當此信號連接到 15 級觸發器時，輸出的是精確的 1 Hz 信號。RTC 使用這個 1 Hz 信號來驅動計時邏輯。但為什么是 32.768 kHz，而不是 131.072 kHz 或 1.024 kHz?要回答這個問題，我們需要了解頻率和功耗之間的權衡。一般來說，晶體頻率越高，電流消耗越大。因此，對于低功耗 RTC，晶體頻率不能太高，也不能太低。晶體的大小與頻率成反比。

這意味著較低頻率的晶體在物理上更大，占用更多的電路板空間。因此，選擇 32.768 kHz 作為功率和尺寸之間的最佳折衷。此外，人的可聽范圍是 20 Hz 至 20 kHz。如果頻率低于 20 kHz，人們實際上可以聽到晶體振動。而 32.768 kHz 是超出可聽范圍的第一個 2 的冪數。

通過在音叉尖端添加少量黃金來精細調整振動速度，石英晶體在工廠中經過校準，以在目標頻率下振蕩。在室溫下，在指定的電容負載下，產生的時鐘精度通常在±20 ppm 以內。單位 ppm 是百萬分率的縮寫，是通常用于時鐘精度測量的單位。

在這種情況下，假設環境溫度全年恒定為 25°C，則精度為 ±20 ppm 的 RTC 每年最多會出現 10.5 分鐘的誤差。計算方法很簡單：

如果溫度波動，累積誤差可能會增加。如果買家愿意支付額外費用，供應商可以通過篩選工藝提供更高精度的晶體。然而，無論這些晶體在室溫下有多高精度，頻率仍然會受到以下三個因素的影響：

· 溫度波動

· 利用負載電容進行頻率牽引

· 老化

溫度波動

音叉晶體頻率是溫度的函數，可以通過二階方程來近似：

在哪里：

f 0是標稱頻率(32.768 kHz)

T 0為周轉溫度(25°C)

k 是音叉晶體的拋物線系數(典型值為 0.04 ppm/°C 2)

T 是環境溫度

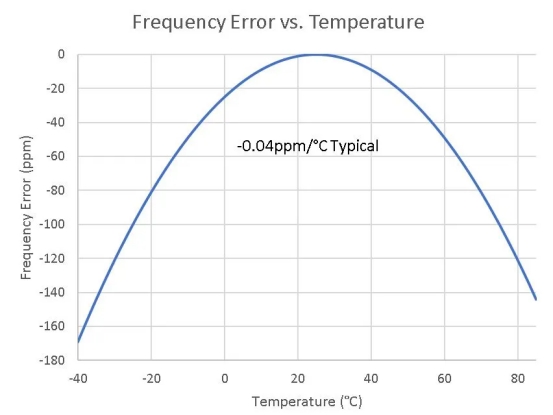

如頻率誤差與溫度圖(圖 1 )所示，當溫度偏離室溫(25°C)時，頻率變慢。

圖 1該圖顯示了溫度偏離室溫后頻率如何變慢。

為了保證最佳精度性能，環境溫度必須調節在 25°C 左右。許多室內電池供電設備可能會將此 RTC 與外部晶體解決方案一起使用，從而節省成本并實現低功耗。

頻率牽引

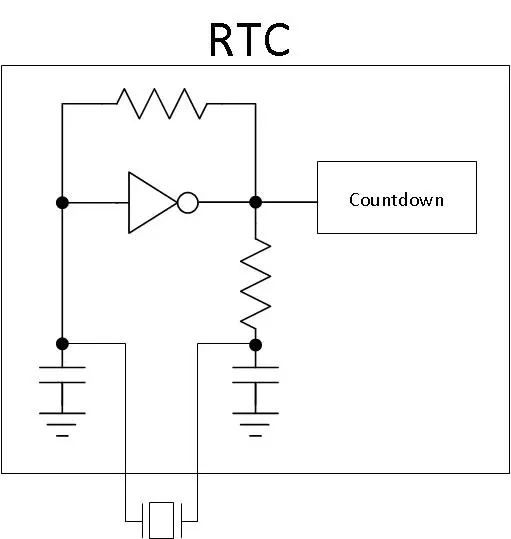

晶體的頻率會受到其負載電容的影響。皮爾斯振蕩器是 RTC 內部最常用的晶體振蕩器電路(圖 2)。它通常由晶體、反相器和負載電容組成。

圖 2 RTC 內部集成了一個振蕩器電路。

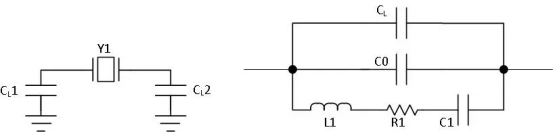

圖3給出了由晶體和負載電容器組成的等效電路。

圖 3等效電路基于晶體和負載電容。

圖3所示電路中，RCL串聯電路與C 0、C L并聯產生諧振，其振蕩頻率公式如下：

在哪里：

R 1、 C 1和 L 1是晶體的運動參數

C 0是晶體端子之間的電容

F L為振蕩頻率，總有效電容

C T為總有效電容，C 1與(C L +C 0)串聯

F S是晶體的串聯諧振頻率

由于 C 0 +C L遠大于 C 1，因此 F L公式可以近似為

F L對 C L的導數表示頻率變化(單位為 Hz)相對于負載電容變化。將其除以串聯頻率可計算出單位電容頻率的變化率。此公式顯示了不同負載電容值 C L的頻率靈敏度：

此公式僅當 C L接近指定負載電容值時才具有良好的近似性。如果負載電容偏離指定值太多，振蕩器可能無法完全運行，因為晶體和電容無法產生 180 度相移回到反相器的輸入端。

為了降低成本和電路板空間占用，許多 RTC 都內置了工廠調整過的負載電容。它們應該與晶體指定的負載電容非常匹配。如果布局設計得當，則室溫下的頻率誤差應該非常小。從晶體到 RTC 焊盤的 PCB 走線可能會為 C L帶來額外的雜散電容。在市場上的一款 RTC 中，負載電容經過調整，可根據評估套件 PCB 布局獲得最佳時鐘精度。換句話說，評估套件中的雜散電容已包含在 C L中。

老化

老化是指晶體諧振頻率隨時間的變化。老化是由于晶體封裝內的污染導致晶體質量隨時間變化而引起的。一般來說，晶體的頻率每年變化幾 ppm，大多數變化發生在前兩年。

將晶體暴露在高溫環境中會加速老化速度。遺憾的是，除了不時校準晶體外，工程師幾乎無能為力應對老化效應。一些 RTC 提供老化偏移寄存器，供用戶手動調整時鐘頻率。
