一、IGBT的結構

整體結構IGBT（絕緣柵雙極型晶體管）是一種混合型功率半導體器件。其整體結構包括N-P-N結構，分為N-溝道、P-襯底和N-漏區。柵極控制電流流動，通過調節柵極電壓來控制溝道區的導電性。絕緣層隔離柵極和溝道區，防止電流泄漏。電子從N-溝道進入P-襯底形成電流。IGBT相比于BJT減小了基極電流，提高了效率。常見封裝形式有TO-220、TO-247等。

基本組成部分N-溝道是一個N型半導體區域，控制著電流的流動。P-襯底是一個P型半導體區域，提供基準電壓。N-漏區位于N-溝道與P-襯底之間，負責電流的承載。柵極通過絕緣層連接到N-溝道，通過調節柵極電壓來控制N-溝道的導電性。電子從N-溝道進入P-襯底形成電流，從而完成功率開關的功能。這三個區域的結合使得IGBT具有MOSFET的高輸入阻抗和BJT的高電流承載能力，適用于高效率的功率控制應用。

二、IGBT通態漂移區少子分布仿真分析

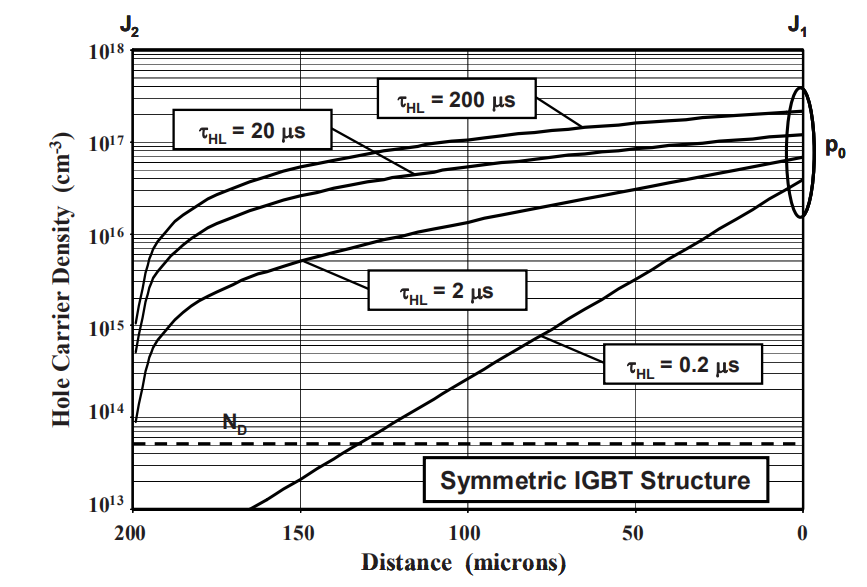

對于對稱IGBT結構，N基區寬度為200μm，通態集電極電流密度為100Acm-2，P+集電區/N基區結處空穴濃度(P0)，計算得到空穴載流子密度。

在N基區中大注入少子壽命為200到0.2μs。對于大注入條件下基區壽命為20μs情況下（在P集電極區的壽命與N基區的壽命成比例），在P+集電區中，電子擴散長度為0.5μm。P集電極區摻雜濃度為1E18cm?3，表面濃度為1E19cm?3。

在P+集電極/N基區結(J1)處空穴濃度較高(如圖中的p0所示)，在y=200μm的深P+/N基區結(J2)處空穴濃度降低到零。

當少子壽命降低時，P+集電區/N基區結(J1)的注入空穴濃度(P0)變小。 在少子壽命最小的情況下，即0.2μs，大注入條件在整個N基區中不完全適用，空穴濃度低于虛線所示的摻雜濃度。

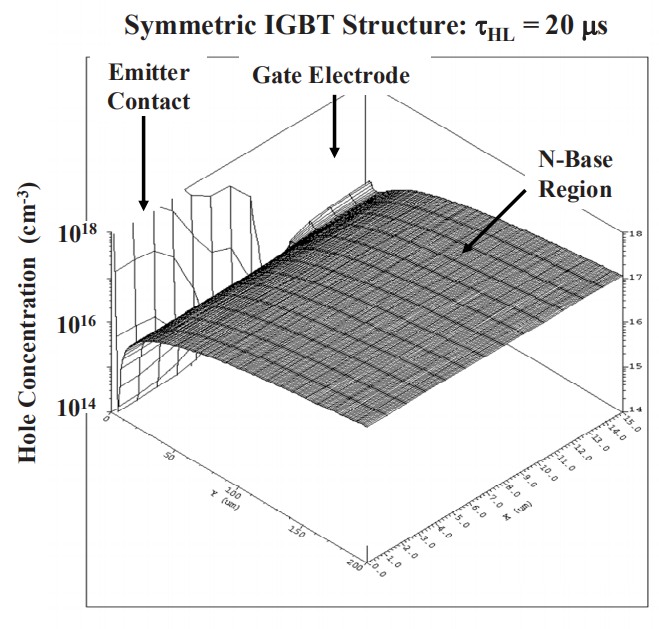

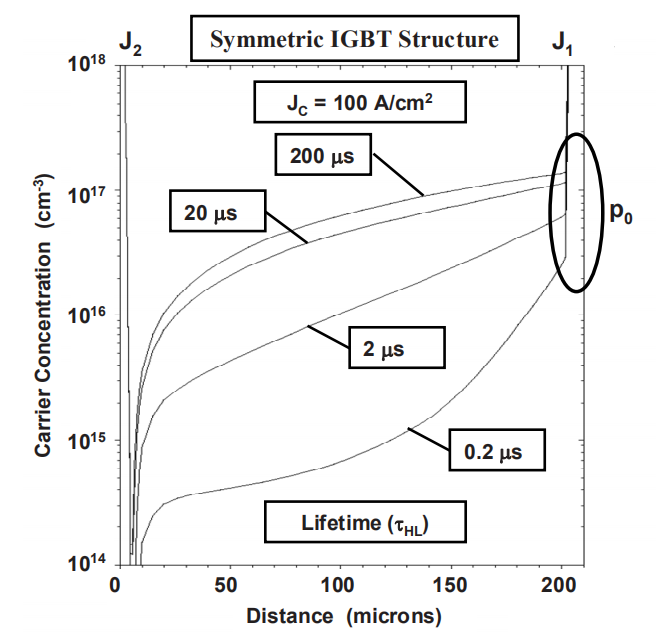

在電流密度為100Acm?2的條件下，得到不同少子壽命情況下的空穴濃度。大注入下少子壽命為20μs時，自由載流子分布如圖所示。在深P+/N基結處，空穴濃度降低到零。柵極下的空穴濃度略有增加。
