一、MOS管驅動電路

MOS管分為N溝道與P溝道兩種，N溝道用于電源負極的控制，P溝道用于電源正極的控制，兩者直接的控制信號電壓也存在區別。對于NMOS來講，當柵極與源極的電壓超過一定電壓閾值的之后就會導通，PMOS與之相反。

NMOS與PMOS還有一點比較大的區別，NMOS的導通內阻一般比PMOS要小一些，并且制造成本性對較低，所以在功率較大的控制場合，一般會選用NMOS，當然也要根據控制電路的邏輯關系進行選擇。以NMOS為例，當Vgs大于最小控制電壓閾值時，MOS管會導通，但是其導通內阻無法達到最小設計值，所以想要保證其導通內阻，就要有足夠的控制驅動電壓。

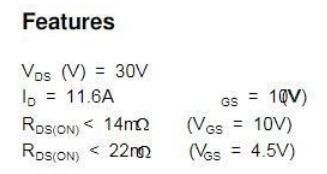

上圖是常用N溝道MOS管AO4468參數手冊中給出的導通內阻參考值，當控制電壓4.5V的時候，導通內阻小于22mΩ；控制電壓10V時，導通內阻小于14mΩ，從這個參數上能夠看出，不同的驅動電壓下，導通內阻是存在一定差別的。

二、MOS管的兩種使用

MOS管的使用通?？梢苑譃閮煞N情形：

①參與普通的邏輯控制，和三極管一樣作為開關管使用，電流可達數安培，如圖1為MOS管驅動直流電機電路。R6下拉電阻是必須的（取值一般10--20k），原理和NPN三極管下拉電阻一樣；原理參見文章《三極管的“非教科書式”解析，徹底告別放大狀態的噩夢！》。

此類應用的MOS管Vgs電壓大于門檻電壓4.5V（又叫平臺電壓）即可正常使用。小功率的邏輯控制本人還是選擇使用三極管。

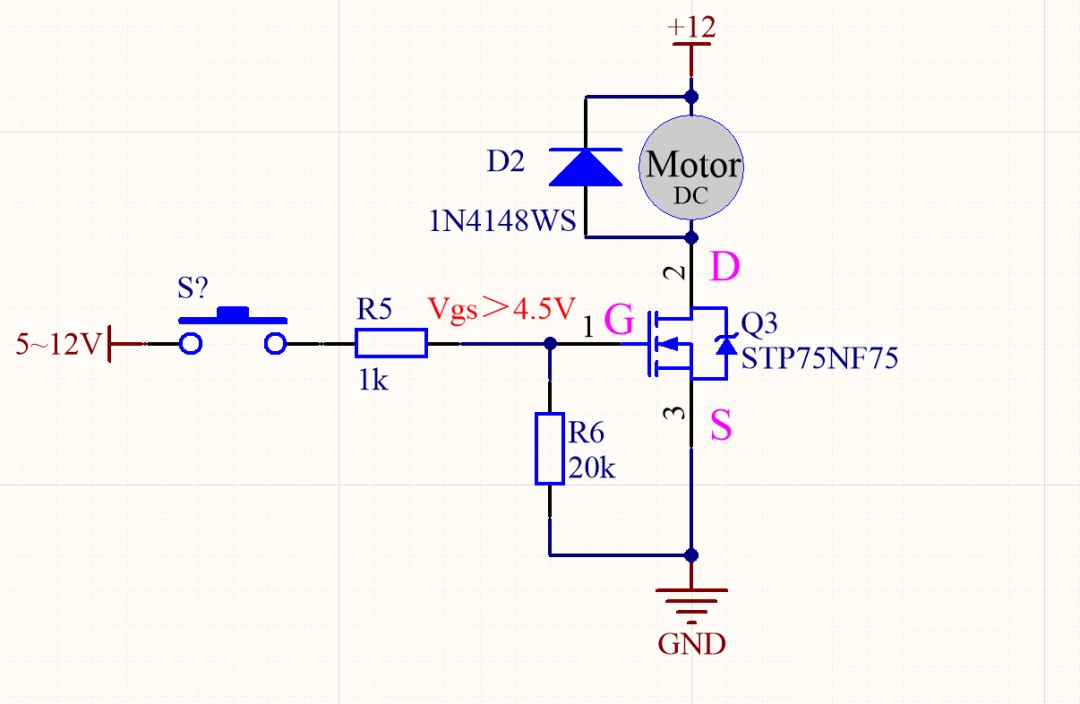

圖1：邏輯控制MOS管

②參與PWM控制，例如文章《為什么PWM驅動采用圖騰柱而不是互補推挽？》；橋式驅動電路以及開關電源電路等應用廣泛。

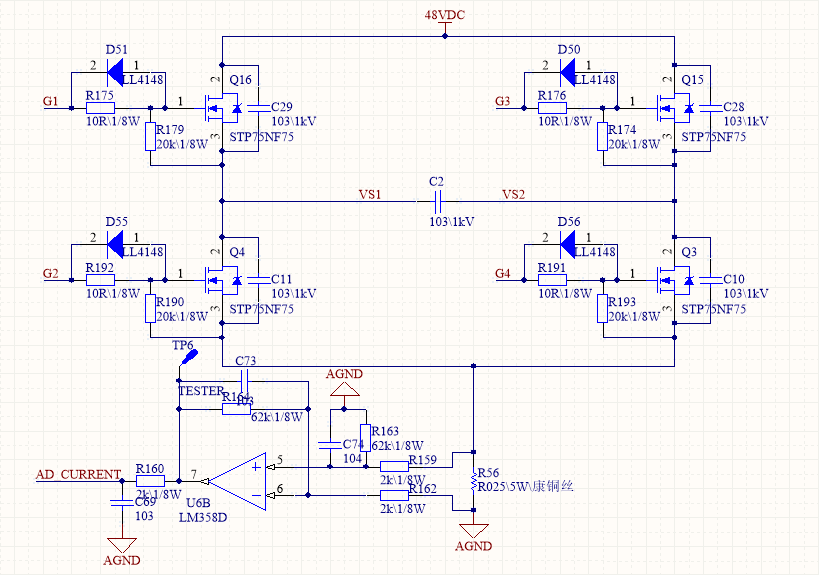

如圖2為有刷直流電機橋式驅動電路，G1、G2、G3、G4為推挽PWM控制，VS1、VS2接電機，可實現大功率直流電機調速，正反轉控制。此類應用的MOS管Vgs電壓大于10V，通常使用12V（為保證導通深度，PWM的幅值為12V）。且G極的電阻必須是小電阻通常取4.7--100Ω，與電阻并聯一個反向二極管，目的是保證MOS管的關斷速度比導通速度快，防止上橋與下橋直通短路。

圖2：有刷直流電機橋式驅動電路
