一、三極管輸出特征曲線解讀

靜態是指無交流信號輸入時，電路中的電流、電壓都不變的狀態，靜態時三極管各極電流和電壓值稱為靜態工作點Q。

靜態分析主要是確定放大電路中的靜態值 Ib、Ic和Uce。

根據集電極電流Ic與集、射間電壓Uce的關系式Uce=Ucc-IcRc可畫出一條直線，該直線在縱軸上的截距為Ucc/Rc，在橫軸上的截距為Ucc，其斜率為-1/

Rc，只與集電極負載電阻Rc有關，稱為直流負載線。

圖為共發射極放大電路，電源電壓為12V。

圖是三極管VT的輸出特性曲線，圖中Q點是該放大電路的靜態工作點。

三極管VT的輸出特性曲線解讀(共發射極電路)：

①已知Q點確定基極電流Ib：

從輸出特性曲線可知Q在Ib=40μA線上，此時VT的基極電流為40μA;

②計算偏置電阻：

Q工作點可從輸出特性曲線得到，Ic=2mA，Uce=6V，Vcc=12V;

集電極回路的歐姆定律為Uce=Vcc - IcR2，可得R2=3KΩ。

③判斷靜態工作點Q偏移趨勢：

對于基極回路，當減小R1，Ib則增大，靜態工作點Q會向左Q1點移動;

增大R2，因Ib不變(處于放大狀態)，Ic=βIb不變，則Uce減小(Uce=Vcc - IcR2)，靜態工作點Q向左Q1點移動。

二、基于三極管的小設計

1、電路放大

給一個客戶設計了一個用于教學的控制板，控制板連接很多傳感器，用來教學生學習基本的電路和編程知識?？刂瓢逶O計完成后，客戶拿著一個蜂鳴器的傳感器模塊給我，說這個模塊的聲音太小，有沒有辦法增加一下音量。我拿過之前的模塊一看，很簡單，蜂鳴器的一端接IO，一端接地，這樣雖然可以驅動蜂鳴器，但是單片機IO驅動能力太弱，因此蜂鳴器的音量特別小。跟客戶也是老關系了，所以就幫他簡單改了一下一下電路，加了一個三極管，然后聲音就大了很多。

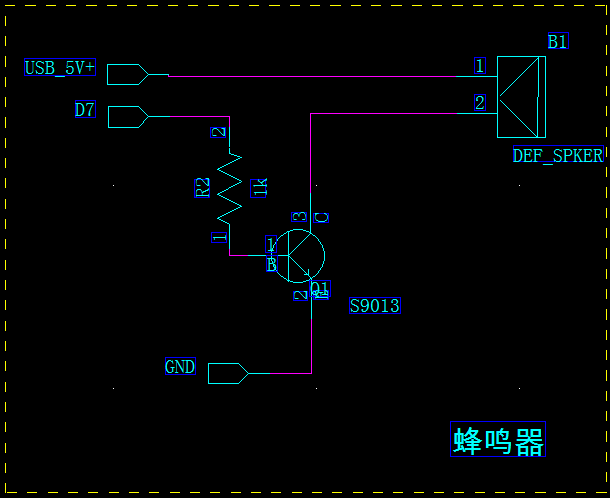

蜂鳴器控制

如圖，IO管腳接在三極管的基極，蜂鳴器正極接電源，負極接集電極。這樣，三極管就相當于一個閥門，只要IO輸出高電平，閥門就會打開，通過蜂鳴器的電流就會大大增加，因此，音量也就變大了。

2、輸出反向

給客戶設計的一個電機驅動的小板，使用的L298P芯片，熟悉的朋友都知道，L298P可以驅動兩個直流電機正反轉，并且可以通過PWM調速。不過呢，每路電機控制需要三個IO，input+、input-和enable信號，兩路就是6根IO。其中input+、input-是用來控制電機轉動方向的，當兩根信號線電平相反時，只要enable電平為高，點擊就可以轉動了。由于單片機IO資源比較緊張，我就用一根IO通過三極管實現反向，然后把兩個信號接在input+、input-上，這樣，如果這根IO為高電平，電機就正轉，為低電平，電機就反轉。節省出兩根IO來實現其它功能。

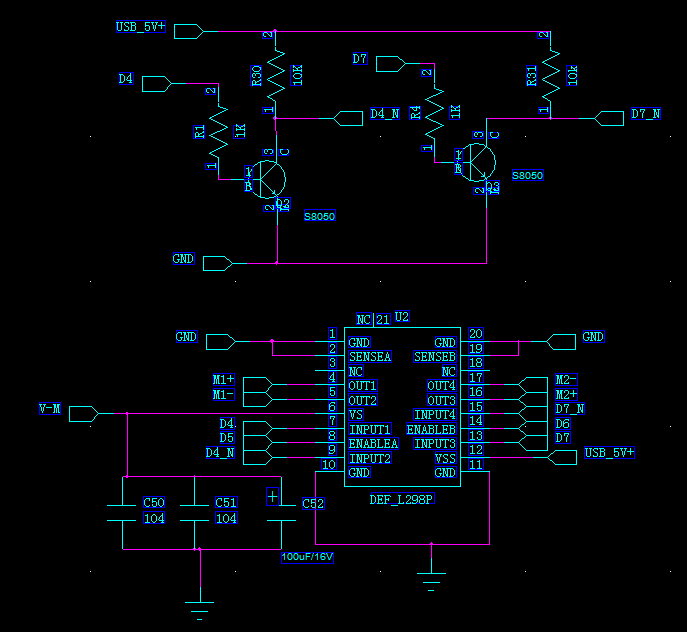

L298P控制電路
