0引言

當今煤礦生產中綜采環節和掘進環節是兩個不可或缺的部分,在掘進工作面,掘錨一體化設備已經是發展所趨,發揮著不可替代的作用^[1]。

本文介紹一種縱軸掘錨機電控系統,該系統與機械、液壓等部分配合,可自如地實現整機的各種生產作業,同時對截割電機、油泵電機、二運電機、水泵電機等的工況及回路的絕緣情況進行監控和保護。采用無線通信裝置設計,可實現遠控和遙控一鍵打鉆、錨固等功能,達到各設備協調、連續、高效、安全運行的目的。

但是目前掘錨一體設備的電氣系統存在一些問題,其中一個主要的問題是電氣系統模塊化程度不高,主要體現在掘進和支護模式下,掘錨機電機參數、傳感器參數、鉆機實時參數無法在顯示屏上實時顯示。當掘錨一體機出現故障時,查找問題困難、理線困難、器件更換困難^[2—3]。在日常礦方生產過程中,掘錨機電氣系統容易出現故障導致頻繁停機,影響生產效率并引發人員安全風險。鑒于此,設計了一種模塊化的電控系統。

1 方案設計意義

本方案提供一種模塊化的縱軸掘錨一體設備電控系統,可以有效解決現有方案中存在的模塊化程度不高、故障查找困難等問題,避免縱軸掘錨機在掘進或者支護狀態下,由于功能劃分不清楚,設備頻繁停機,增加故障率及人員安全風險等問題。

研發縱軸掘錨機電控系統,可以更好地滿足掘錨機的使用需求,對提高礦用掘錨機的控制性能,提升企業經濟效益具有重要意義。根據電控系統的實時監控,可以得出整機運行的實時狀態,保證高效掘進和臨時支護作業,使掘錨機更加穩定、可靠、高效^[4]。

2技術方案

2.1 方案綜述

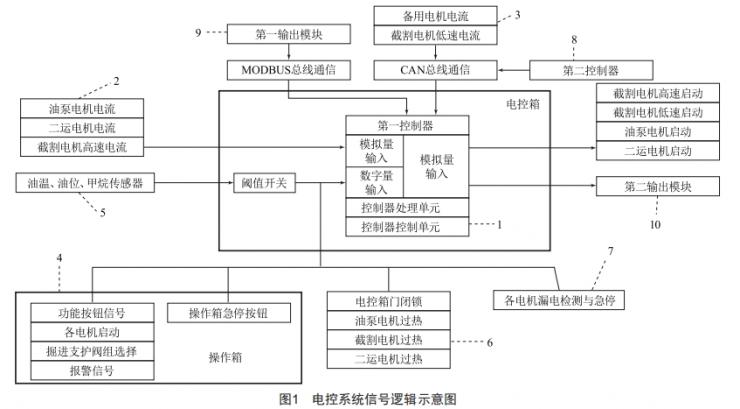

本方案設計結合電控箱與操作箱,將整體劃分為10個模塊:第一控制器1、第一電流變送器2、第二電流變送器3、操作箱4、第一傳感器5、第二傳感器6、漏電檢測模塊7、第二控制器8、第一輸出模塊9、第二輸出模塊10。下面通過電控系統信號示意圖(圖1)對全部方案功能和布局進行介紹。

2.2掘錨機電控系統信號部分

整套系統中涉及的信號處理有五個類別:模擬量輸入、數字量輸入、數字量輸出、CAN總線通信、 MODBUS總線通信。

第一控制器1為掘錨機控制器,是整個控制系統的核心,本系統采用IC系列的控制器,控制器具有掘進與支護兩種工作模式。

第一電流變送器2與第一控制器1電性連接,用于向第一控制器傳輸第一組電機的模擬量輸入信號,第一組電機模擬量包括油泵電機的電流信號、截割電機截割高速電流、二運電機的電流信號;第二電流變送器3與第一控制器1通過CAN網橋電性連接,用于向第一控制器傳輸第二組電機的模擬量輸入信號,第二組電機信號包括備用電機電流、截割電機截割低速電流。

操作箱4與第一控制器1電性連接(圖1左下方),用于向第一控制器1傳輸第一類數字輸入信號(例如各個電機的啟停信號、操作箱急停閉鎖信號、掘進/支護模式選擇信號等);第一傳感器5與第一控制器1通過閾值開關電性連接,用于向第一控制器1傳輸第二類數字輸入信號(例如油溫傳感器、油位傳感器、甲烷傳感器);第二傳感器6與第一控制器1電性連接,用于向第一控制器1傳輸第三類數字輸入信號(例如各個電機過熱保護信號);漏電檢測模塊7與第一控制器1直接連接,用于向第一控制器1傳輸截割電機、油泵電機或者二運電機漏電急停等信號。

第二控制器8將在下文單獨章節進行說明。

第一輸出模塊9與第一控制器1通過MODBUS總 線通信連接,用于顯示第一數字量輸出信號,第一數字量輸出信號包括各個電機過熱輸出信號、急停閉鎖信號、支護閥選擇信號、油溫、油位、瓦斯?jié)舛鹊葦底至啃盘?第二輸出模塊10直接與第一控制器1連接,用于輸出第二數字量輸出信號,包括油泵電機開關量信號、截割電機低速運轉開關量信號、截割電機高速運轉開關量信號、二運電機開關量信號、警鈴和照明燈的啟動信號。

2.2.1特殊設計——鉆錨控制器

圖1中第二控制器8為鉆錨控制器,鉆錨控制器信號通過CAN網橋,將鉆機實時狀態傳至第一控制器1。

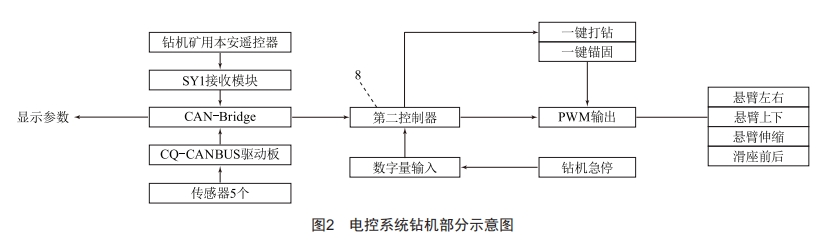

如圖2所示,鉆機操作箱按鈕信號可以通過此路徑驅動電磁閥動作,同時可以在主機顯示屏上看見實時信息。同樣地,使用遙控器也可以控制或監控鉆機狀態,當遙控器動作信號經過SY1接收模塊傳至第二控制器,第二控制器輸出動作信號,同時傳感器監測實時信息,收到的信息通過CQ—CANBUS采集驅動板到達CAN網橋,之后一路信號經過第一控制器到達顯示屏進行顯示,另外一路信號經過SY1接收模塊在遙控器上顯示。

此系統完全獨立,與掘錨機主機控制系統彼此互不干涉,但是其中運行參數又可以使用主機顯示器或者通過主機MODBUS總線實現遠程監測,巧妙地連接主機控制器和鉆機控制器。

2.2.2掘錨機主程序設計

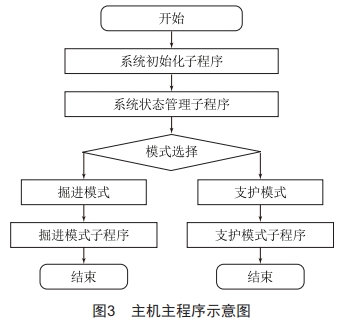

掘錨機電控系統具有掘進與支護兩種工作模式。如圖3所示,開機初始化后,進行系統狀態監測和電機狀態檢測,然后選擇“掘進”或“支護”模式,控制系統進入對應子程序和畫面。

其中第一部分初始化子程序包括CAN通信管理子程序、PDO管理映射、MODBUS總線通信,數據參數賦值子程序。系統狀態管理子程序包括警鈴響應、控制器IO初始化、站點通信監測、系統電壓監測、低壓漏電監測、瓦斯監測,通過這一步檢測可以知道設備系統和環境參數是否有啟動的條件。系統狀態管理子程序包括電機電流測量、電機溫度測量、各個電機故障判斷、電機運行時間寫入,這一步的目的是判斷電機是否在允許啟動的狀態上。之后電氣系統啟動就可以按照工作計劃進行生產作業。

2.3掘錨機電控系統硬件部分

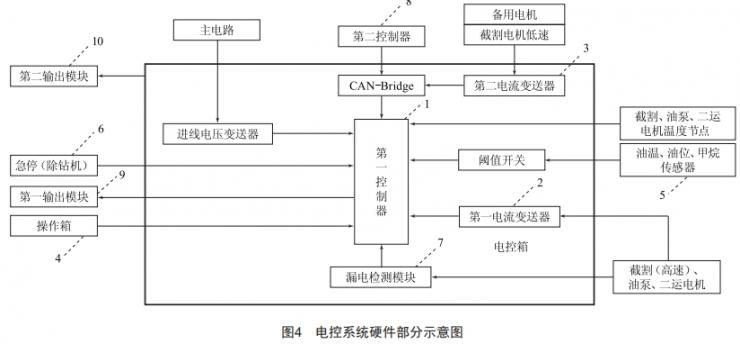

本方案中電控箱硬件部分(圖4)包括:第一控制器1、第一電流變送器2、第二電流變送器3、操作箱4、第一傳感器5、第二傳感器6、漏電檢測模塊7、第二控制器8、第一輸出模塊9、第二輸出模塊10。

主要工作邏輯如下:系統主要電流(例如截割高速電流、油泵電流和二運電流)通過第一電流變送器2轉換為小電流,第二電流變送器3工作原理與第一電流變送器相同,其主要負責備用電機電流信號和截割低速電流信號。其中第一電流變送器直連控制器,第二電流變送器要經過CAN-Bridge將實時的電流模擬量信號傳輸到第一控制器。機身動作可以通過操作箱4上面所安裝的按鈕操作,按鈕的數字量開關信號直接傳輸進第一控制器。當出現任意電機漏電的情況,電機漏電檢測繼電器吸合,再通過漏電檢測模塊7將信號傳輸至第一控制器。數字量傳感器信號通過第一傳感器5和第二傳感器6傳輸至第一控制器。第一輸出模塊9和第二輸出模塊10可以借助顯示屏來展示控制器輸入的模擬量和數字量,正常工作情況下借助此系統可以直觀地知道信號是否準確。

第一控制器收到各個電機啟動信號后,會輸出對應開關量信號,直接控制各個電機的啟停;當漏電檢測模塊檢測到存在漏電時,控制器將對每個電機進行單獨檢測,確定具體發生漏電的電機;警鈴、照明燈和支護閥組選擇由控制器輸出開關量啟動。

第二控制器8為鉆臂的控制器,在信號部分已經介紹其工作原理。在硬件部分,第二控制器經過 CAN-Bridge與主機的第一控制器進行連接。鉆機平臺有五個傳感器,信號統一傳輸至CQ-CANBUS采集驅動板,然后通過CAN總線傳至控制器,可以得出鉆機實時的位置角度等。另遙控器設有一鍵打鉆、一鍵錨固功能,控制器收到信號后,運行程序設定的操作,輸出相應的PWM信號,實現一鍵打鉆、錨固功能。

操作箱4硬件部分包括:油泵電機、截割電機、二運電機、水泵電機和備用電機的啟停按鍵,所有的急停閉鎖按鈕、掘錨一體機所有的功能按鍵、報警按鍵、掘進/支護切換按鈕及支護閥各個功能按鈕。

3 方案優點及總結

通過上述對于全套方案信號部分和硬件部分的說明,全面闡述了此方案的設計特點和優點。

整套電氣系統采用高度模塊化的思路設計,當生產過程中設備出現問題時,可通過電氣硬件連接圖和信號示意圖,快速找到問題點,易于快速鎖定問題部件,進行器件維修和更換。而且高度模塊化設計有利于安裝和維護時整理線路。

整套系統通信采用CAN加MODBUS現場總線,可以實時在顯示屏上顯示掘錨機運行狀態,系統包含電機溫度保護、漏電檢測、電流檢測等功能,豐富的傳感器檢測到異常時可以及時停機,獨立的鉆機控制系統不會影響到其他電控系統,多個閉鎖加強了整機的安全性。

通過特殊的設計巧妙結合了鉆機控制系統和主 機控制系統,在二者之間鉆機信息可以實時暢通。通過主機或者遠程顯示器可以在任意時間獲得鉆臂實際工作情況,且此交互系統兼容鉆機遙控器和鉆機本地操作臺。鉆機系統和掘錨機主機系統之間不存在依賴關系,當任一系統出現問題時,不影響另一系統正常工作。

整套方案貼近智能化掘錨一體化設備當前的實際困難,如機械化程度不高、人員作業環境惡劣、圍巖支護機械化程度低等^[5-6],提供了一種解決問題的思路,有效提高了煤礦生產效率,讓掘錨一體化設備的智能化程度更上一個臺階。可靠的掘錨機電控系統能提高掘錨機的工作效率,使掘錨機更加穩定高效,達到增產提效、安全生產的目的,對煤礦實現采掘平衡和掘進工作面智能化具有現實意義。
