在這篇文章中，小編將為大家?guī)黼妷?a href="/tags/比較器" target="_blank">比較器的相關報道。如果你對本文即將要講解的內容存在一定興趣，不妨繼續往下閱讀哦。

一、電壓比較器電壓了解嗎

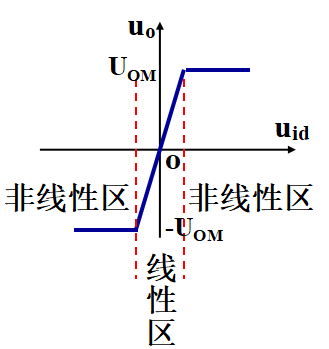

由于運算放大器Aod=∞，微小的差分輸入（ud=up-un）就可能使運放輸出達到飽和：uo=Aod（up-un），uo=+uom或-uom。這是我們理解電壓比較器的基礎。運放的電壓傳輸特性如下圖所示：

在電壓比較器電路中，集成運放處于開環狀態或引入正反饋。有兩類典型的電壓比較器：單限比較器與滯回比較器。

單限比較器電路，只有一個閾值電壓UT，輸入信號ui經過UT時，輸出電壓發生跳變。

滯回比較器電路，有兩個閾值電壓UT1和UT2，輸入信號ui變化過程中，先經歷一個UT，到達第二個UT時，輸出電壓發生變化。

加上閾值電壓UT，+Uom 與-Uom的大小、輸出電壓uo的躍變方向 同為電壓比較器的三個參數。通常以電壓傳輸特性給出來。下面舉例子說明：

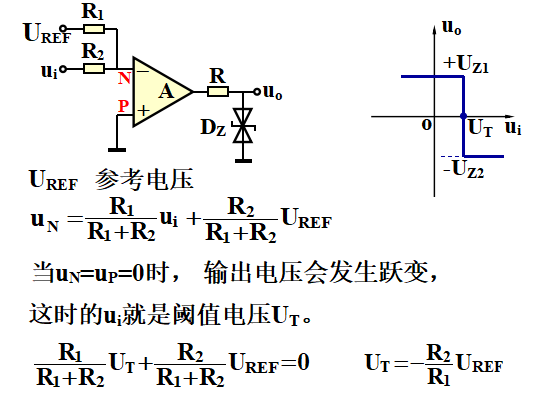

例1 單限電壓比較器

需要注意的是，在電壓傳輸特性曲線中： 躍變方向判斷技巧，ui連接到同相端，曲線呈“S”型，ui連接到反相端，曲線呈“反S”型。R與Dz組成雙向穩壓電路，故輸出為+Uz與-Uz。

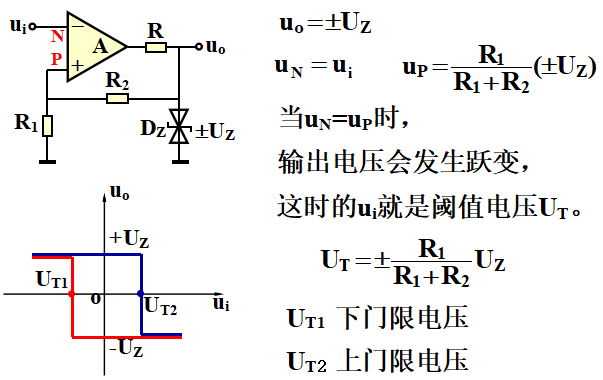

例2 滯回電壓比較器

二、電壓比較器的作用

電壓比較器在電子系統中扮演著至關重要的角色，其作用可以歸納為以下幾個方面：

1. 觸發信號控制

電壓比較器可以檢測電路中的電壓水平，并根據預設的閾值發出觸發信號。這種觸發信號可以用于控制其他電路或設備的工作狀態。例如，在電源管理系統中，電壓比較器可以監測電池電壓，當電池電壓低于某個安全閾值時，發出觸發信號以關閉非必要設備或啟動充電過程。

2. 數字和頻率控制

電壓比較器還可以用于數字信號處理和頻率控制。通過檢測外部輸入電壓的變化，電壓比較器可以控制設備的校準、脈寬、頻率等參數。這在數字信號源的應用中尤為重要，因為電壓比較器可以根據輸入電壓的變化來精確控制設備的數字輸出。

3. 電壓故障檢測

電壓比較器是一種有效的電壓檢測工具，能夠檢測電路中的意外電壓情況，如過壓、欠壓和反向電壓等。這些故障可能會對設備造成損害，因此及時檢測并采取相應的保護措施至關重要。電壓比較器可以通過發出警報或斷開電源來防止這類故障對設備造成損害。

4. 電路保護

電壓比較器還可以用作電路保護器，保護電路免受過高電壓或電流的損壞。當電路中的電壓或電流超過預設的安全閾值時，電壓比較器會迅速響應并斷開受保護的電路部分，從而避免電路的過載和燒毀。這種保護功能對于確保電子系統的長期穩定運行至關重要。
