其實提到電容選型，大家第一印象是額定電壓還有精度，很少會想到紋波電流這個參數，其實這個參數還是很重要的。你可能不熟悉紋波電流這個術語，你可以簡單的把它理解成通過電容器的電流的術語。在理想情況下，當電容器安裝在直流電壓電源上時，根據電容隔直通交的特性，沒有電流會流向電容器。但是，如果電容兩端的實際電壓不是單純的直流電壓時，比如電壓有微小的波動，此時電容就會發生充放電，就會產生紋波電流。對于小功率電路，電壓變化非常小，可忽略不計，此時一般不必?fù)?dān)心這個紋波電流額定值。

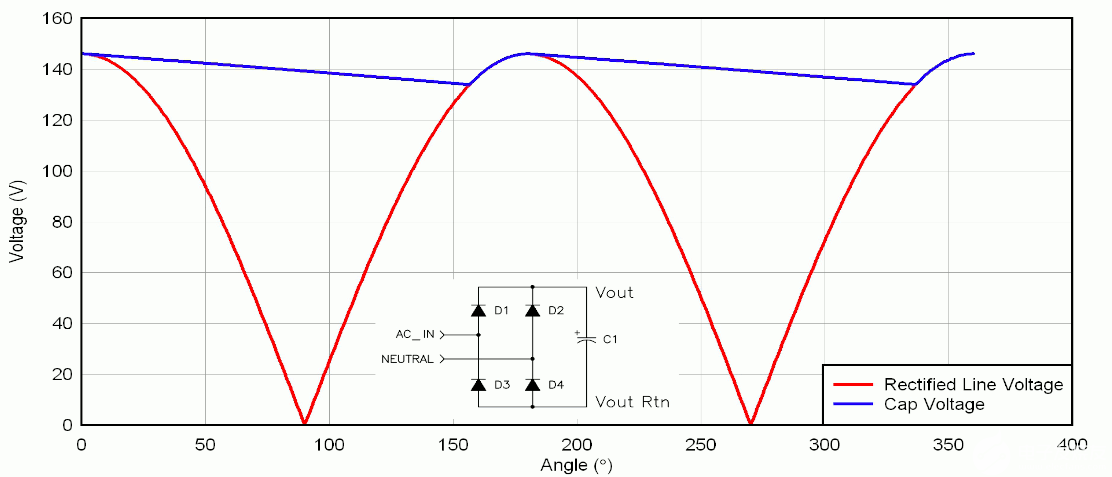

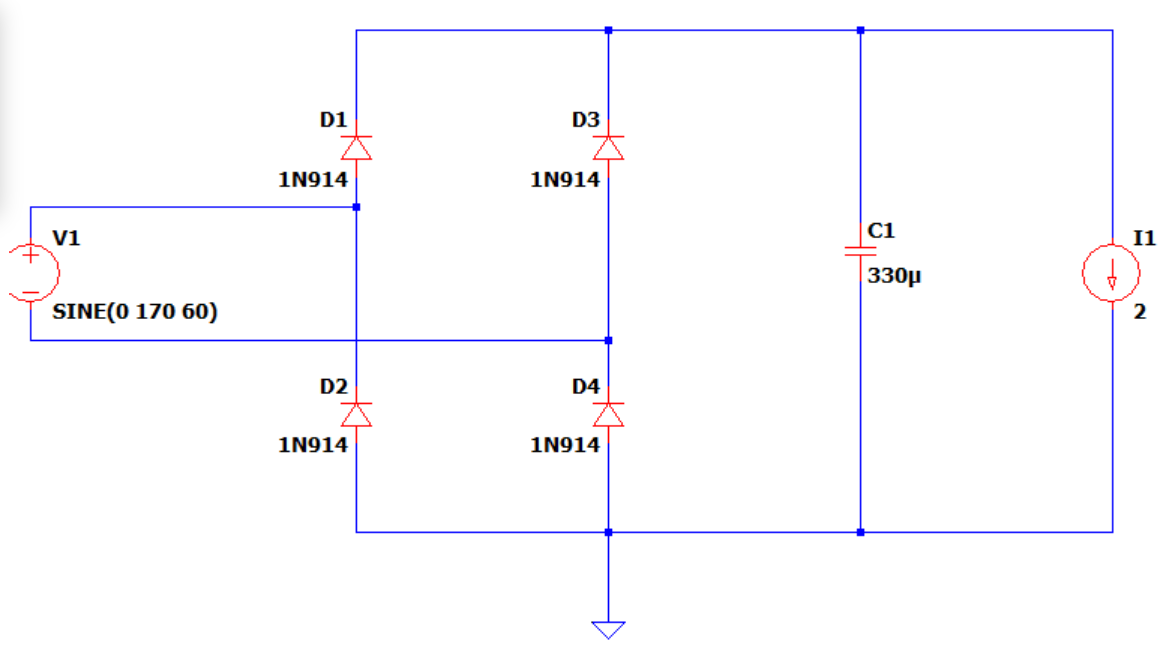

然而，當電容對于過濾來自整流器的脈動直流電壓時，此時紋波電流這個參數就至關重要。這是因?yàn)樨?fù)載電流越高，紋波電流就越大。那么，我們?nèi)绾卧谶@種條件下選擇電容器呢?對于整流電路，大多數時候需要更大的電容才能獲得接近直線的電壓。因此，第一種選擇是考慮使用電解電容器，但是在某些紋波電流非常高的應用中，電解電容將也會出現問題，這是因?yàn)樗募y波電流較小。在這種情況下，可以選擇薄膜電容器，這是因?yàn)楸∧る娙萜骶哂蟹浅８叩募y波電流額定值。然而，它缺點是薄膜電容器的容值較小，僅限于幾個微法拉，因此需要更多的薄膜電容器并聯。比如考慮到下面的整流器電路，一個330uF的濾波電容和一個2A的負載，交流電源是120Vrms，60Hz 。

紋波電流的計算方式如下：

紋波電流=C*dV*f

其中：

紋波電流：流向電容器的實際紋波電流

C：電路中的電容

dV：這是輸入電壓從零到峰值的變化

f：輸入交流電壓的頻率

電感大小對紋波電流的影響

電感大小對紋波電流的影響主要體現在兩個方面。

首先，當交流側電感較大時，它會減小電路中的紋波電流，從而提高電路的穩壓性能。這是因?yàn)殡姼械闹饕饔檬亲柚闺娏鞯淖兓?dāng)電感值增大時，它對電流變化的阻礙作用增強，從而減小了紋波電流。

然而，電感值的增大也會帶來一些負面影響。首先，較大的電感會導致電路中的損耗增大，從而降低電路的整體效率。其次，大電感通常意味著更大的物理尺寸和更高的成本，這可能會限制電感在某些應用場景中的使用。

另一方面，電感與電容的匹配問題也影響電路性能。如果電感與電容之間的匹配不恰當，可能會導致整個電路的阻抗變得非常小，從而使電路中的紋波電壓和紋波電流增大。因此，在進行電路設計時，需要綜合考慮電感大小、電容大小以及它們之間的匹配關系，以優化電路性能。

怎么減小電感電流紋波

要減小電感電流紋波，可以采取以下幾種方法：

增大電感和輸出電容器的濾波：根據開關電源方式，電感的電流變動幅度和電感值成反比，輸出電容值和紋波成反比。因此，增大電感值和輸出電容值可以有效地減小紋波。同時，為了彌補鋁電解電容器的不足，可以在其旁邊并聯連接陶瓷電容器。

二級濾波：使用LC濾波器對噪紋波進行抑制，選擇合適的電感電容構成濾波電路，能夠有效地減小紋波。

LED驅動電源輸出后接LDO濾波：這是減少紋波和噪聲最有效的辦法，輸出電壓恒定，不需要改變?cè)械姆答佅到y(tǒng)，但成本較高，功耗也較高。

使用升壓電感：升壓電感能夠抵消電路中的噪聲，將其貼近負載電路中使用，可有效減小紋波電流的幅值。

優化反饋環路設計：增加前饋電容，使得電源芯片快速響應后級負載的變化，減小紋波。同時，選擇帶有COT控制模式的芯片也能提高動態響應，進一步減小紋波。

減小電感電流紋波的方法有多種，可以根據具體情況選擇合適的方法進行優化。
