車庫門太重，打開和關閉要費很大的力氣。在這個萬物互聯的物聯網時代，我們也應該改進它。想象一下，只需點擊智能手機就可以輕松打開車庫門，這正是我們要在這個智能車庫門物聯網項目中構建的，我們將使用ESP32開發板和Arduino IDE來構建這個項目。以前我們也建立了一個類似的Wi-Fi車庫門開啟器項目，使用直流電機，你也可以檢查一下，如果你感興趣。

構建物聯網車庫開門器所需的組件

?NodeMCU ESP32

?2個伺服電機(SG90)

?電力供應

?電路試驗板

?跳線

我們使用NodeMCU ESP32板作為這個項目的微控制器。它是一個非常強大的、支持wifi的、非常低成本的微控制器。它是物聯網項目的完美板。我們有2臺伺服電機(SG90)用于物聯網車庫門的升降機構。它是一種小型的低成本伺服電機，可以在4.8到6V的工作電壓下從0到180度旋轉。這9克電機提供高達1.8公斤-厘米的扭矩在6V。我們需要一個5V電源為整個裝置供電。你可以使用5V適配器或充電寶。對于所有的連接，我們需要一個面包板和一些跳線。最后，我們還需要做一個車庫，為此我們使用了紙板和海圖紙。

物聯網車庫門電路圖

由于我們沒有使用任何物聯網車庫門傳感器，所以這個項目的電路非常簡單。我們只需要兩個伺服電機連接到ESP32開發板，如下面的連接圖所示。此外，如果您是第一次使用ESP32板，您應該查看我們的ESP32物聯網項目以探索更多內容，并了解可以使用該板構建的其他有趣項目。

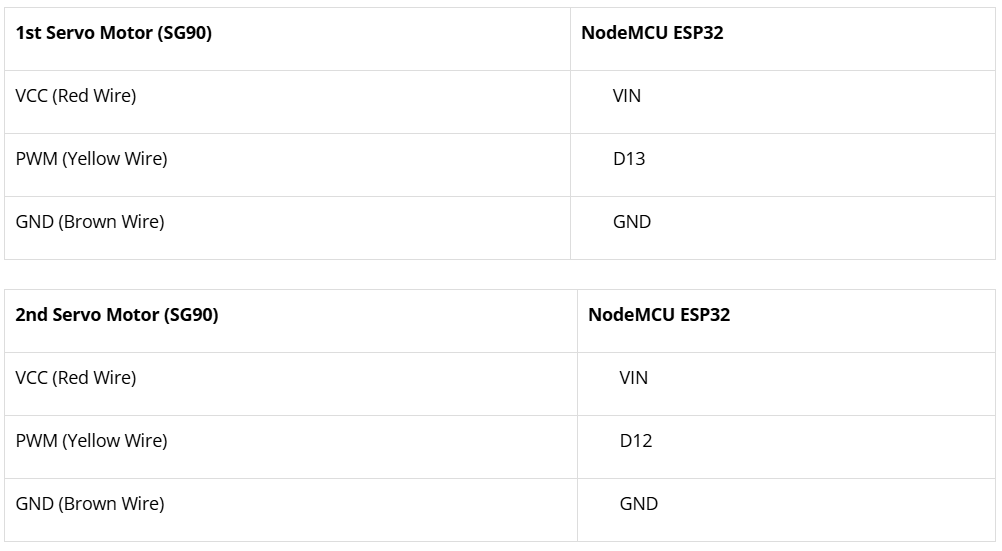

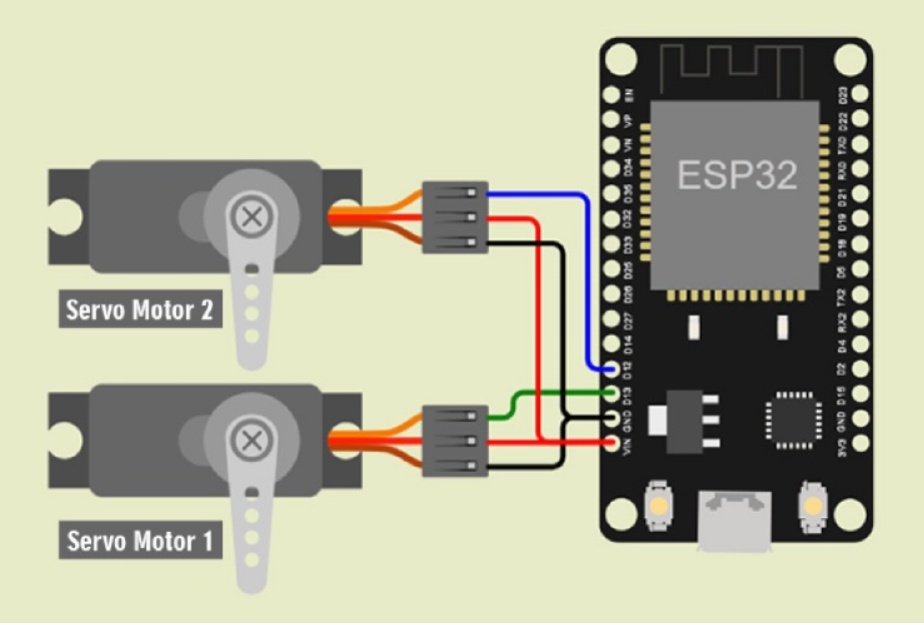

這是一個非常簡單的小電路，只有很少的元件。我們需要將兩個伺服電機的VCC引腳連接到VIN引腳，將兩個伺服電機的GND引腳連接到NodeMCU ESP32的GND引腳，然后將兩個伺服電機的PWM引腳分別連接到D13和D12。下面的表格將幫助你輕松地建立聯系。

注意：本系統的供電電壓不要超過6V，否則會損壞伺服電機。

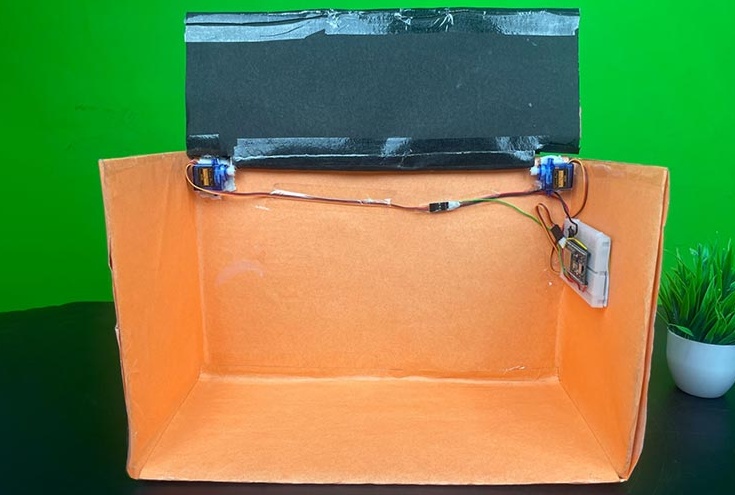

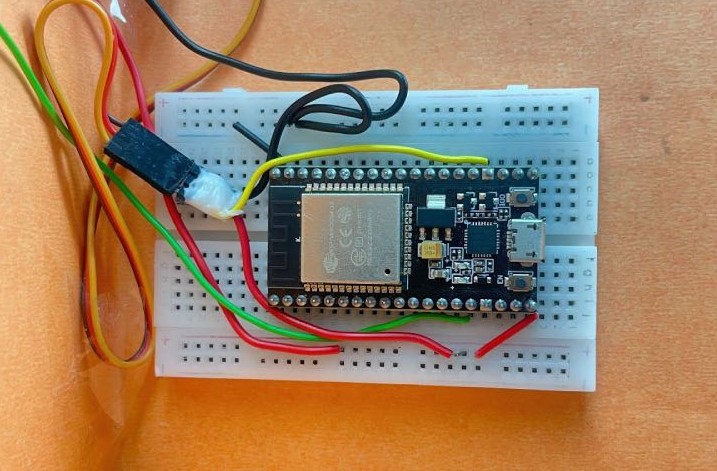

我們只用了一個面包板和一些連接線來構建電路，車庫門模型的構建是用簡單的紙箱和海圖紙來完成的。在下圖中，您可以看到ESP32開發板連接到車庫內的伺服電機。

如果您想使連接更安全，您還可以將ESP32板焊接在零PCB上，并使用男性bergstick引腳連接兩個伺服電機。此外，我們已經使用ESP32板上的USB端口為整個項目供電，如果你想讓你的項目遠程，你也可以考慮使用9V電池或鋰電池。一旦連接準備好，我們就可以開始編程ESP32板，以使用物聯網構建我們的智能門車庫。

如何為基于物聯網的智能車庫門編程

為我們的基于物聯網的智能車庫門編程，我們必須專注于兩件事，一是控制ESP32的伺服器，另一個是建立一個智能車庫門網絡服務器，可用于使用手機打開或關閉我們的智能門。完整的代碼可以在頁面底部找到，相同的解釋如下。

這些行包括Arduino草圖所需的庫。ESP32Servo.h用于使用NodeMCU ESP32微控制器控制伺服電機，wifi .h是啟用設備中wifi功能的庫。

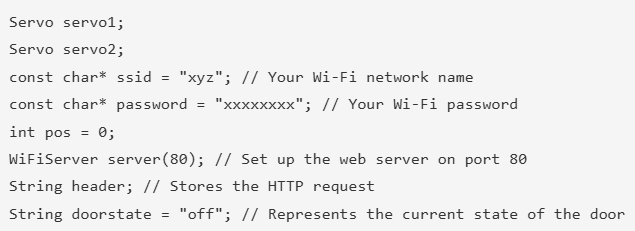

這里我們?yōu)樗欧刂谱隽艘恍┳兞?，為wifi憑證做了一些常量。確保將WiFi名稱和密碼更改為您的。聲明用于存儲HTTP請求的服務器端口和變量。

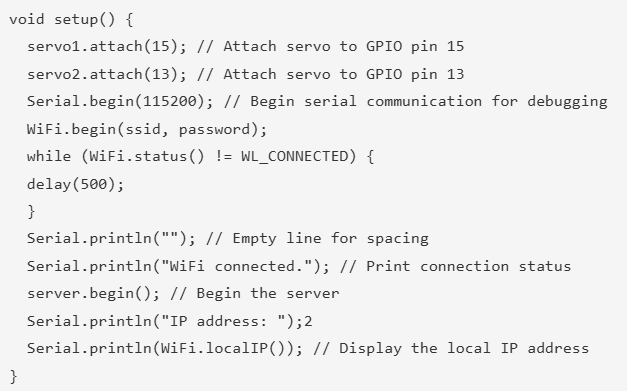

在設置部分，我們已經為伺服電機分配了引腳，并開始建立WiFi連接。它將在串行監視器上打印Wi-Fi連接狀態和本地IP地址。注意某個地方的IP地址，它是網頁的地址。

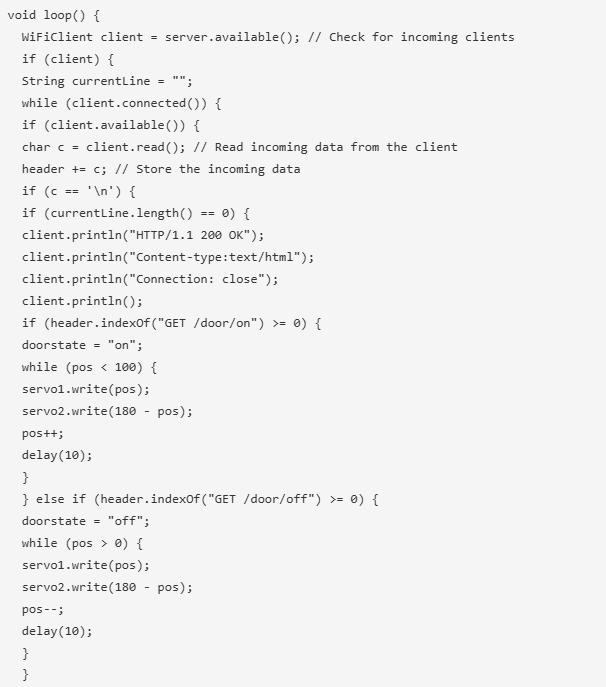

在開始循環時，我們的設備始終處于來自物聯網web服務器的命令接收模式，并檢查是否有任何傳入數據，如果是，則開始從本地IP地址獲取數據并將其存儲在變量中。此外，它還用于控制伺服運動。

在接收到命令之后，我們必須處理一件事，我們有兩個伺服電機，它們必須以不同的角度同時旋轉，因?yàn)樗鼈兌荚谙喾吹姆较蛏稀７駝t，整個系統就會崩潰。為了解決這個問題，我們必須做一個while循環，這樣兩個電機每次都移動1度，一個接一個地移動到期望的位置。

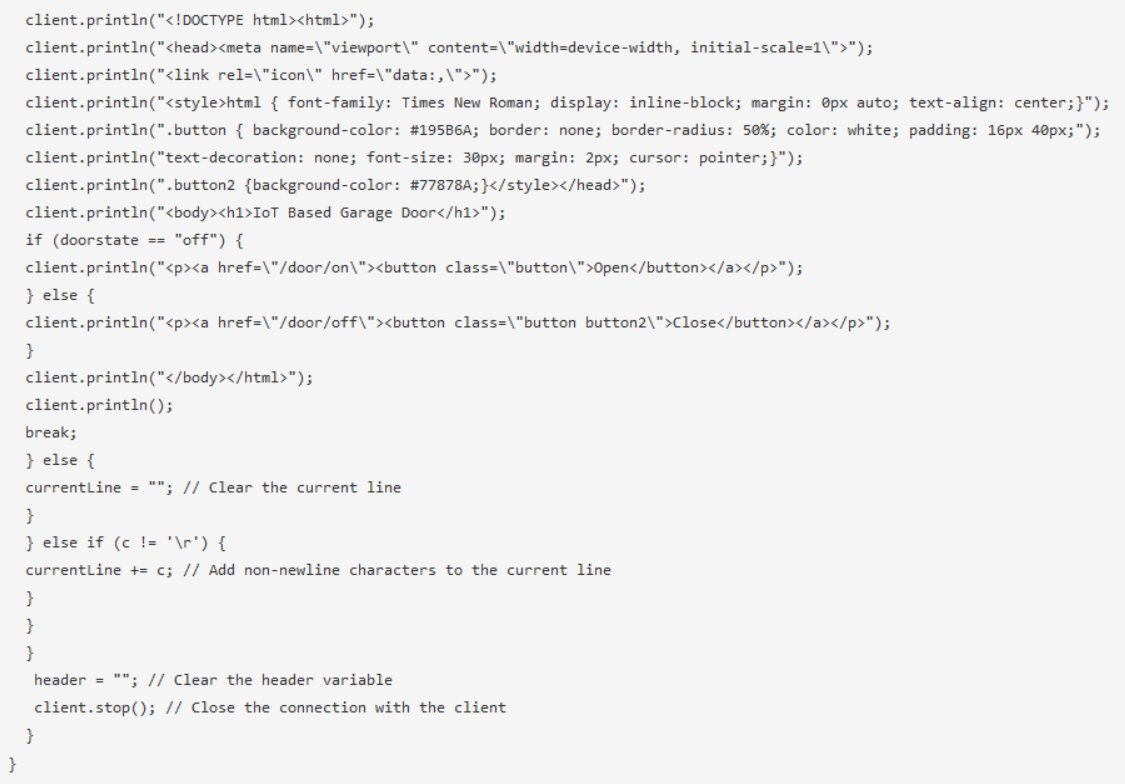

這個循環的下一部分完全致力于基于HTML的web界面。我們已經設計了按鈕和名稱，您可以根據您的選擇更改它們。它將在網頁上創建一個交互界面，這樣我們就不需要每次輸入和關閉，我們將有一個按鈕。

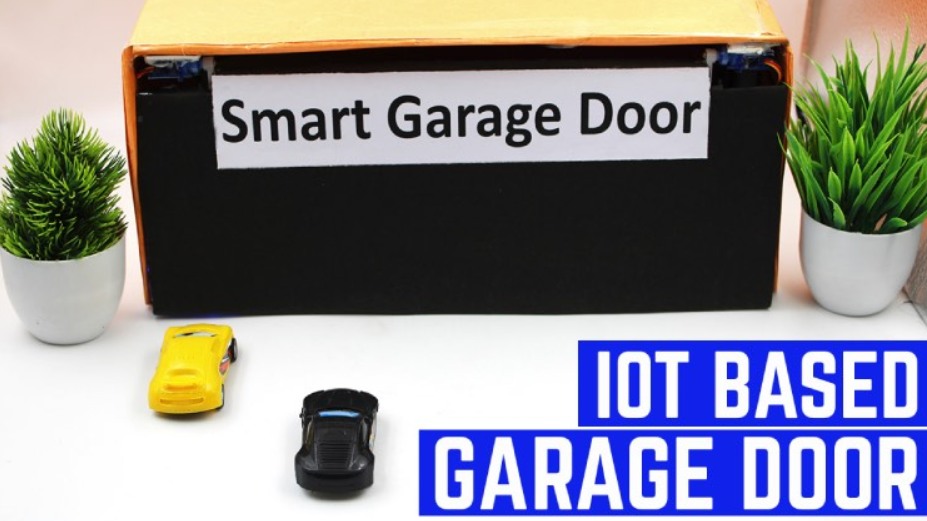

智能車庫門物聯網項目使用ESP32 -工作

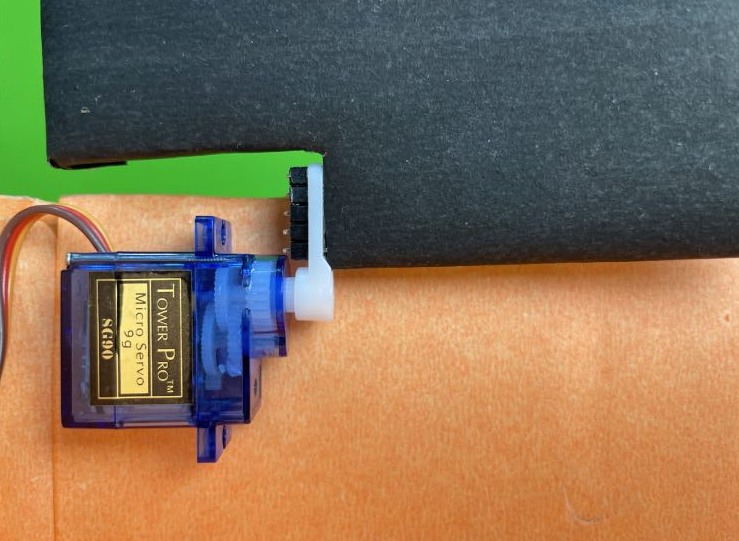

建好電子部件后，我們必須為它造一個車庫。我用了硬紙板和一些不同顏色的海圖。然后我用熱熔膠槍把伺服電機安裝在車庫門上。

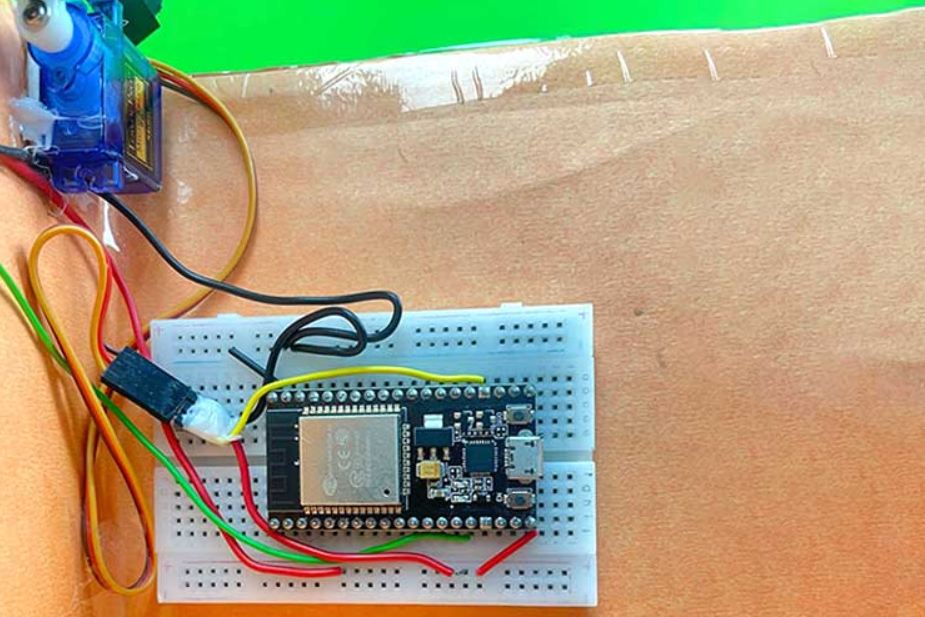

安裝伺服電機后，我們必須照顧整個面包板電路設置。我用雙面膠帶把它固定在側壁上，用透明膠帶固定電線。

完成所有設置和連接后，它就可以工作了。我用的是充電寶。

在構建項目之后，有一個小的過程可以用智能手機控制它。首先，如果您想將此設備連接到路由器，請確保將您的智能手機連接到相同的網絡。你也可以使用你的智能手機熱點連接你的設備。當設備連接到互聯網時，你可以在串行監視器上找到它的IP地址。然后在智能手機上的任何瀏覽器的搜索欄中輸入此IP地址，然后您將看到該網頁。您可以將該頁面添加到“主界面”中，這樣就不需要每次都重新搜索IP地址了。最后，您的設備連接到智能手機，我們的智能車庫門物聯網項目已準備好進行演示。這個項目的完整工作可以在下面的視頻中找到，希望你學到了一些有用的東西，并喜歡這個項目。

//Code for IoT Smart Garage Door Opener

//by iotdesignpro.com

#include

#include

Servo servo1;

Servo servo2;

const char* ssid = "0000";

const char* password = "12345678";

int pos = 0;

WiFiServer server(80); // Set port to 80

String header; // Stores the HTTP request

String doorstate = "off"; // state of door

void setup() {

servo1.attach(15);

servo2.attach(13);

Serial.begin(115200);

// Set the pinmode of the pins to which the LEDs are connected and turn them low to prevent flunctuations

//connect to access point

WiFi.begin(ssid, password);

Serial.print("Connecting to ");

Serial.println(ssid);

while (WiFi.status() != WL_CONNECTED) {

delay(500);

Serial.print(".");

}

// Print local IP address and start web server

Serial.println("");

Serial.println("WiFi connected.");

server.begin();

Serial.println("IP address: ");

Serial.println(WiFi.localIP()); // this will display the Ip address of the Pi which should be entered into your browser

}

void loop() {

WiFiClient client = server.available(); // Listen for incoming clients

if (client) { // If a new client connects,

String currentLine = ""; // make a String to hold incoming data from the client

while (client.connected()) { // loop while the client's connected

if (client.available()) { // if there's bytes to read from the client,

char c = client.read(); // read a byte, then

Serial.write(c); // print it out the serial monitor

header += c;

if (c == '\n') { // if the byte is a newline character

// if the current line is blank, you got two newline characters in a row.

// that's the end of the client HTTP request, so send a response:

if (currentLine.length() == 0) {

client.println("HTTP/1.1 200 OK");

client.println("Content-type:text/html");

client.println("Connection: close");

client.println();

if (header.indexOf("GET /door/on") >= 0) {

Serial.println("Door Open");

doorstate = "on";

while (pos < 100) {

Serial.println(pos);

servo1.write(pos);

servo2.write(180 - pos);

pos++;

delay(10);

}

} else if (header.indexOf("GET /door/off") >= 0) {

Serial.println("Door Close");

doorstate = "off";

while (pos > 0) {

servo1.write(pos);

servo2.write(180 - pos);

Serial.println(pos);

pos--;

delay(10);

}

}

// Display the HTML web page

client.println("");

client.println("");

client.println("");

// CSS to style the on/off buttons

client.println("");

client.println("

IoT Based Garage Door

");

if (doorstate == "off") {

client.println("

Open

");

} else {

client.println("

Close

");

}

client.println("

本文編譯自iotdesignpro
