我們都在購物中心等地方排隊付款，這是非常累人的，在計費過程中浪費了很多時間。今天我們將構建一個帶有自動計費系統的智能購物車，它不僅減少了等待時間，而且使整個過程非常順利和容易。

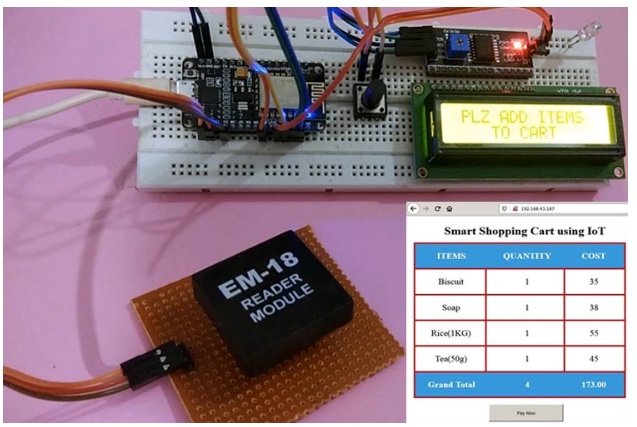

在這里，我們使用RFID卡和RFID讀卡器與NodeMCU一起構建智能購物車項目。購物車信息和總價值將顯示在網頁以及LCD上。每個RFID卡都與一個特定的產品相關聯，購物車中安裝了一個RFID讀取器，讀取價格和產品詳細信息等產品詳細信息并將其發送到NodeMCU ESP8266。然后，NodeMCU處理購物車中的可用物品和總價值，并將它們發送到ESP8266網絡服務器，可以在世界任何地方的網絡瀏覽器上進行監控。Web服務器用于使用Web瀏覽器控制或監控任何傳感器值，我們以前使用Arduino， ESP8266, NodeMCU, ESP32，樹莓派等創建了許多Web服務器。

所需的材料

?ESP8266 NodeMCU -1

?16*2字母數字液晶顯示屏

?I2C模塊用于16*2 LCD-1

?4針觸覺開關-1

?EM18 RFID閱讀器-1

EM18 RFID閱讀器，它正在工作

RFID是射頻識別的縮寫。它指的是一種技術，將數字?jǐn)?shù)據編碼在RFID標簽中，并由RFID讀取器使用無線電波解碼。RFID類似于條形碼，其中來自標簽的數據由RFID讀取器設備解碼。RFID技術用于各種應用，如庫存管理，考勤系統，門鎖系統，進入限制區域等。

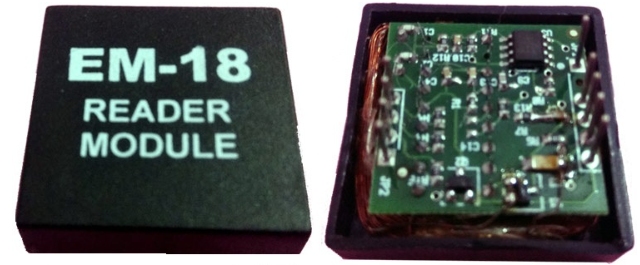

EM18閱讀器是一個非常流行的RFID模塊，可以讀取存儲在RFID標簽中的ID信息。RFID標簽存儲一個12位的唯一數字，當標簽進入閱讀器的范圍時，可以由EM18閱讀器模塊解碼。該模塊有一個內置天線，工作頻率為125千赫，需要5v直流電源為其供電。

它提供串行數據輸出，范圍為8-12cm。串行通信參數為8位數據位，1位停止位，波特率為9600。

EM18 RFID讀寫器特點：

?工作電壓：+4.5V ~ +5.5V DC

?當前消費:50 ma

?工作頻率:125千赫

?工作溫度：0-80℃

?通信波特率：9600

?閱讀距離：8-12厘米

?天線:內置

EM18 RFID閱讀器輸出：

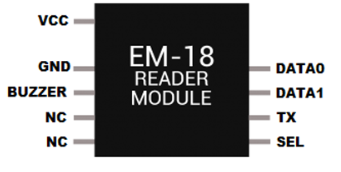

EM18 RFID閱讀器引腳說明：

VCC: 4.5- 5V直流電壓輸入

GND：接地引腳

蜂鳴器：蜂鳴器或LED引腳

TX：用于RS232(輸出)的EM18的串行數據發射器引腳

SEL：使用RS232時必須為高電平(使用WEIGAND時為低電平)

數據0：權重?cái)?shù)據0

數據1:WEIGAND數據

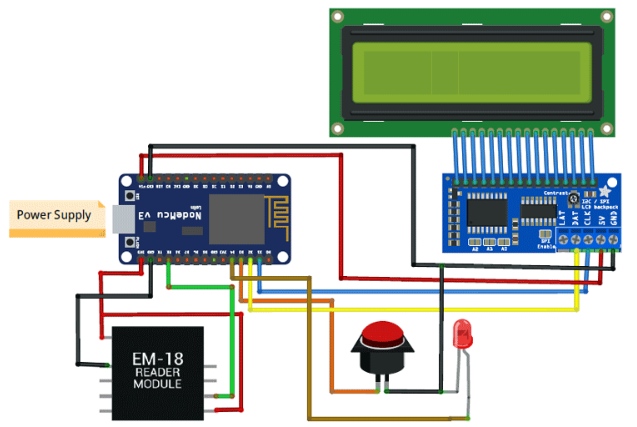

基于物聯網的智能購物車電路圖

基于RFID的智能購物車系統的完整電路圖如下：

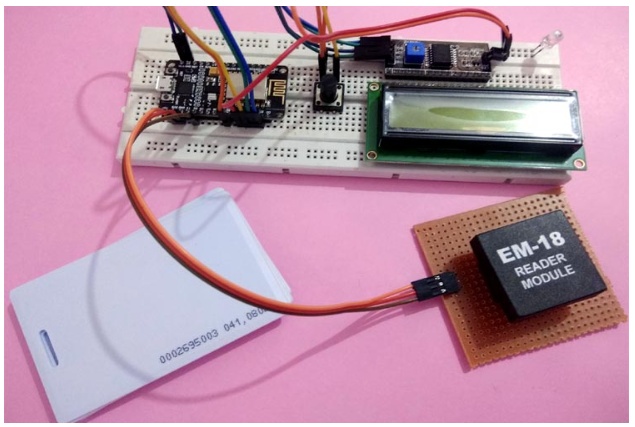

這就是整個設置在面包板上的樣子：

用Arduino IDE編程N(yùn)odeMCU

要使用Arduino IDE將代碼上傳到NodeMCU，請遵循以下步驟：

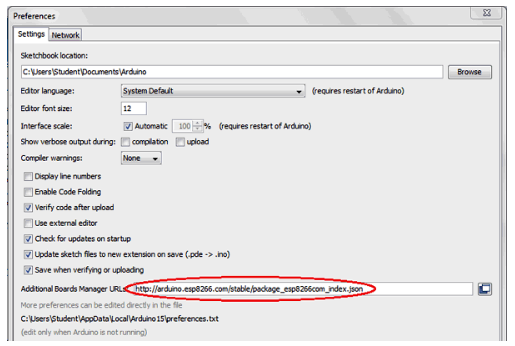

1. 打開Arduino IDE，然后進入File - >Preferences - >Settings。

2. 在“附加板管理器URL”字段中鍵入，然后單擊“確定”。

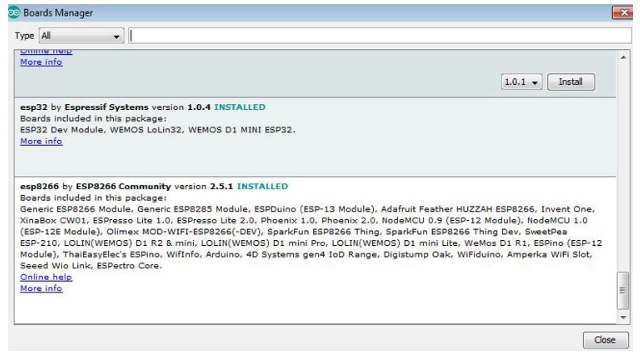

3. 現在轉到Tools > Board > Boards Manager。在“單板管理器”窗口中，在搜索框中輸入ESP8266，選擇最新版本的單板，單擊“安裝”。

4. 安裝完成后，進入“Tools ->Board ->”，選擇“NodeMCU 1.0(ESP-12E Module)”。現在您可以使用Arduino IDE對NodeMCU進行編程。

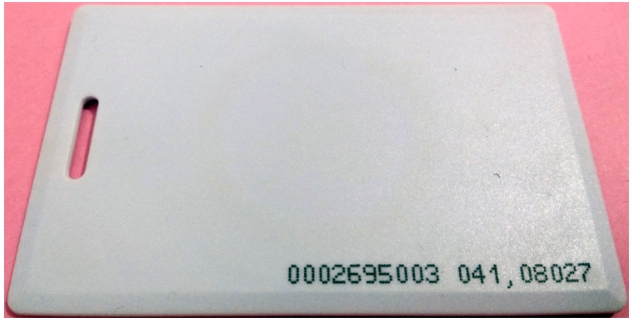

找出RFID標簽的唯一12位代碼

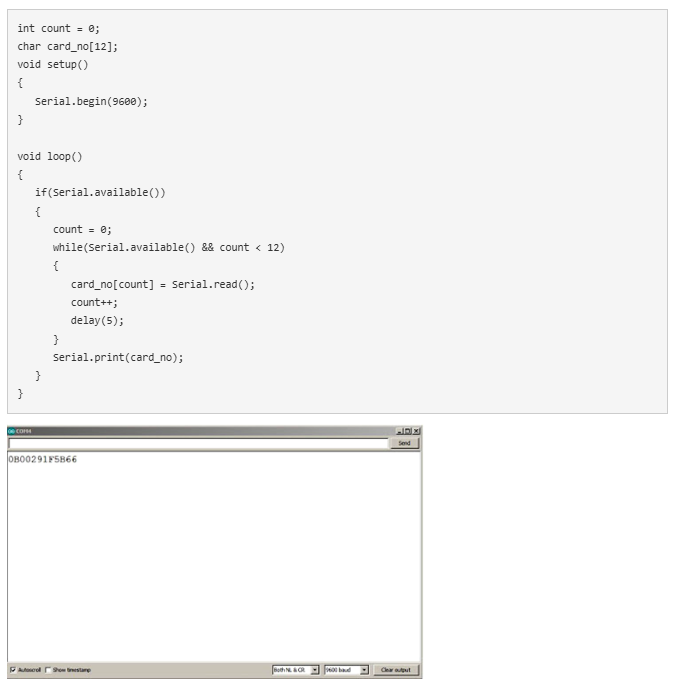

在為智能購物車項目編寫NodeMCU之前，首先，我們需要找出12位RFID標簽的唯一代碼。如前所述，RFID標簽包含一個12位的唯一代碼，可以通過使用RFID讀取器對其進行解碼。當RFID卡在閱讀器附近刷卡時，當閱讀器連接到NodeMCU時，閱讀器將通過輸出串口給出唯一的代碼。首先，按照電路圖將NodeMCU連接到RFID讀取器，然后將下面的代碼上傳到NodeMCU。

上傳代碼成功后，打開串口監視器，設置波特率為9600。然后在讀卡器附近刷卡，您現在可以在串行監視器上看到12位數的代碼，如下面的快照所示。對所有使用過的RFID標簽執行此過程，并將其記錄下來以備將來參考。

代碼的解釋

在成功完成硬件設置之后，現在是時候?qū)odeMCU進行編程了。這個基于RFID的智能小車項目的完整代碼以及視頻在本教程的末尾給出。下面給出了代碼的逐步描述。

通過在代碼中包含所有所需的庫文件來啟動代碼，例如ESP8266WiFi.h用于ESP8266板，LiquidCrystal_I2C.h用于LCD， Wire.h用于SPI通信等。

然后使用名稱服務器和默認端口號80創建ESP8266WebServer類對象。

現在，聲明網絡憑據——即SSID和密碼。需要將NodeMCU連接到互聯網。

對于16*2字母數字LCD使用I2C模塊，請使用LiquidCrystal_I2C類進行配置。這里我們必須傳遞地址、行號和列號，在我們的示例中分別是0x27、16和2。

在setup()中，聲明所有輸入引腳和輸出引腳。然后在LCD上打印歡迎信息，該信息將在項目初始化期間顯示。

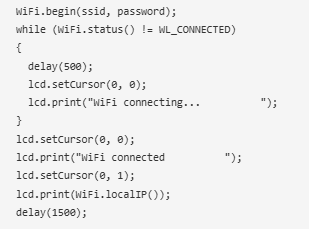

然后，將NodeMCU連接到互聯網，調用WiFi。開始并傳遞網絡SSID和密碼作為參數。使用WiFi.status()檢查網絡連接是否成功，連接成功后，在LCD上打印帶有IP地址的消息。

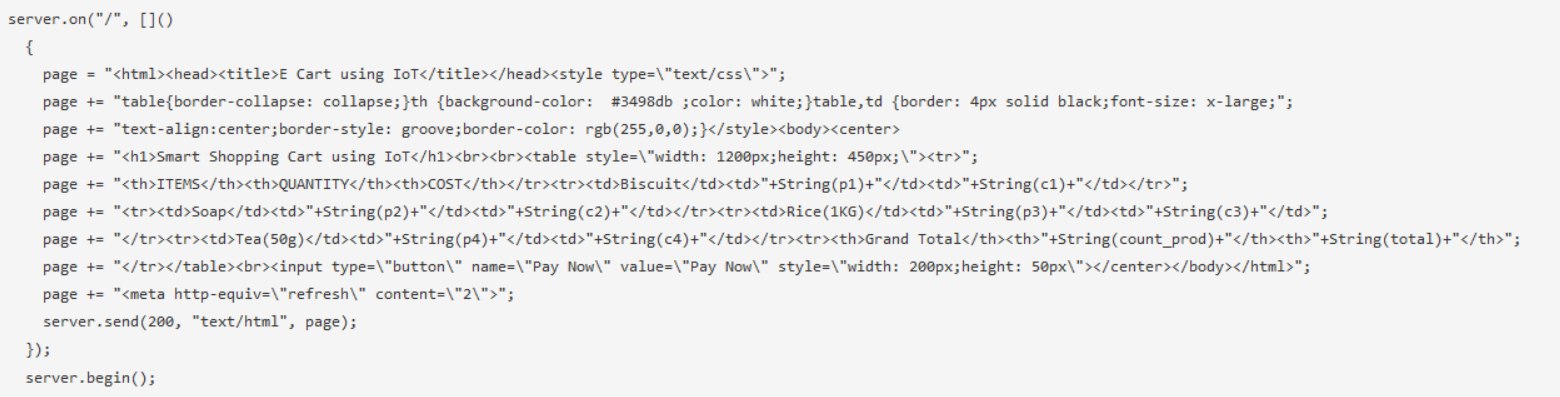

在下一步中，將創建如下所示的HTML頁面，其中包含一個HTML表，用于顯示購物車中的產品詳細信息和賬單信息。HTML頁面存儲在一個字符串變量中，以便在客戶端請求時使用server.send()函數發送回。

在loop()中，使用digitalRead()讀取連接按鈕的數字引腳，并將其存儲在整數變量中。這里我們使用一個按鈕從購物車中刪除產品。

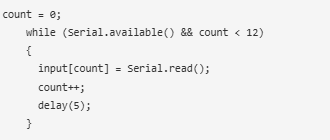

現在在下面的代碼中，RFID標簽的唯一12位數字代碼被解碼并存儲在數組中。然后，數組中的元素將與內存中的Stored Tag編號進行匹配，以獲得產品詳細信息。

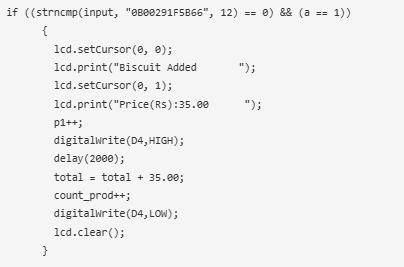

這里，我們將接收到的數組與存儲的標簽代碼進行比較，如果沒有按下按鈕并且代碼匹配，則執行下面的條件并將產品添加到購物車中。同樣的信息將顯示在LCD上。下面的代碼增加購物車中的產品編號，并將價格添加到購物車總價值中。

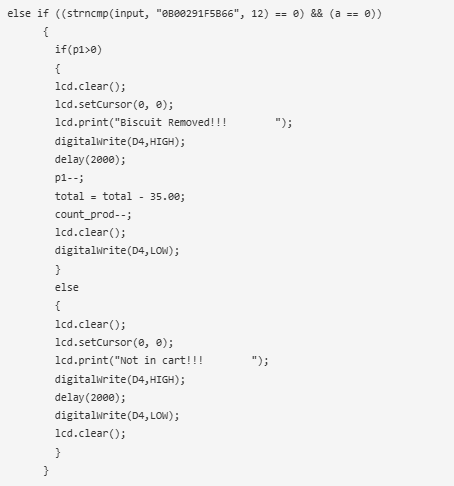

現在，當按下按鈕時，將執行下面的條件，并將RFID標簽代碼與存儲的陣列匹配。這意味著我們必須從購物車中刪除此產品，并從購物車總價值中減去產品價格。

最后，產品的單項成本計算如下。這里選擇了一些隨機的成本值，您可以根據選擇更改這些值。

最后，調用server.handleClient()來處理新請求并檢查它們。

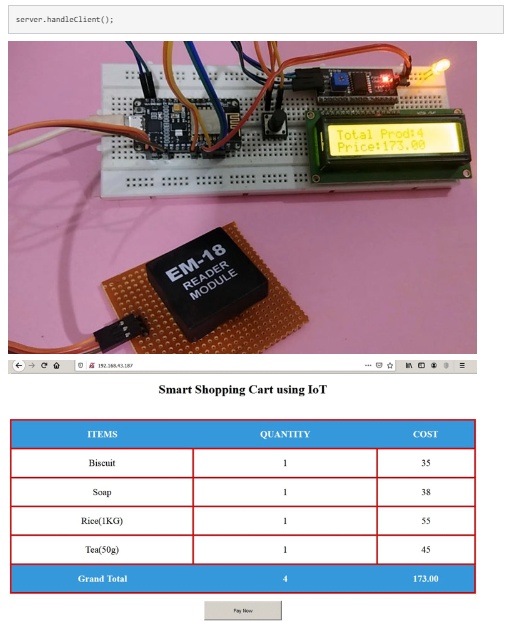

這就是使用射頻識別技術的智能購物車是如何制造出來的，并且可以在世界上任何地方的網頁上進行監控。
