電池是任何設備最重要的部件，因為它為整個系統供電。鋰電池的充電和放電不當可能會導致很大的安全問題，因此監測電池的電壓水平非常重要。電動汽車中有一個單獨的系統，稱為電池管理系統(BMS)，它監控電池組的所有屬性，如電壓、電流、溫度等，并確保鋰電池的安全性和可操作性。

以前，電池監測系統只監測電池的狀況，并通過車內的電池指示燈向用戶發出警報。由于技術的進步，現在物聯網(IoT)可以用來遠程通知制造商和用戶有關電池狀態。他們可以在世界任何地方用智能手機檢查汽車電池的電池狀態，這被認為是制造商提供的維護支持之一。

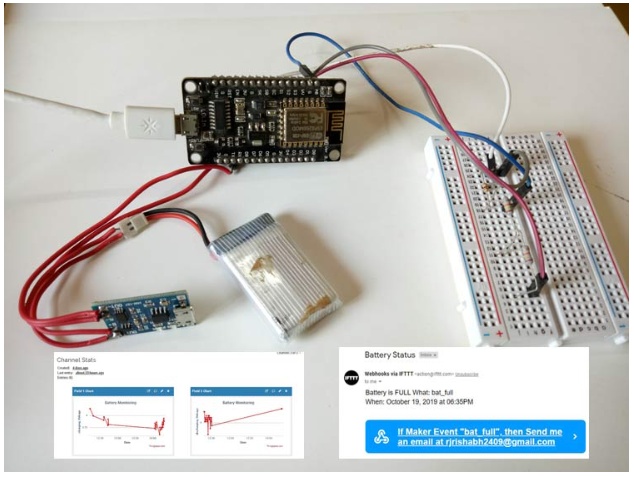

因此，在這個項目中，我們還將建立一個基于物聯網的電池監控系統，您不僅可以監控電池的充電和放電狀態，還可以在電池充滿或空時收到警報電子郵件。在這里，我們將使用NodeMCU 12E將電池狀態數據發送到ThingSpeak云，并使用IFTTT發送關于電池狀態的電子郵件警報。

組件要求:

?NodeMCU (ESP-12E)

?鋰聚合物電池

?LiPo充電器(TP4056)

?電阻

?任何直流負載，如直流電機

?跳線

計算電池電壓

NodeMCU模擬引腳只能承受3.3v，所以我們必須安排在NodeMCU模擬引腳的范圍內轉換高輸入電壓，然后編寫代碼來計算被測量的實際電壓。

現在，轉換電壓的裝置是分壓器電路。分壓器在NodeMCU模擬輸入的3.3v范圍內降低被測電壓。我們必須找出電路所需的電阻器的值。最大輸入電壓取決于電阻器的值。因此，我選擇R1=44k和R2=10k(這些是打印值，但實際值可能不同，因此首先使用萬用表測量實際值，然后使用這些值進行進一步計算)。在我的例子中，實際值是R1=47k和R2=9.5k

因此，利用分壓器公式，可以計算輸入電壓為：

考慮Vout是3.3v

把電阻和Vout值后，最大Vin將計算19v左右。但在實踐中，最好提供一個小于最大值的電壓，這樣你就可以安全地使用15v電池電壓。

線路圖

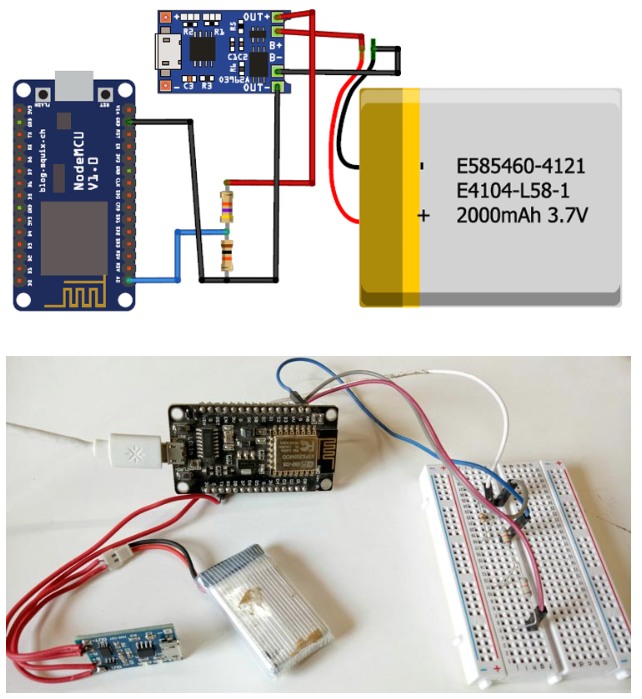

電池監測系統電路圖如下圖所示。分壓器電路的輸出給NodeMCU的A0引腳。TP4056充電模塊用于給LiPo電池充電，直流電機用于放電，直流電機連接到TP4056的輸出端。

配置ThingSpeak來繪制充電和放電電壓

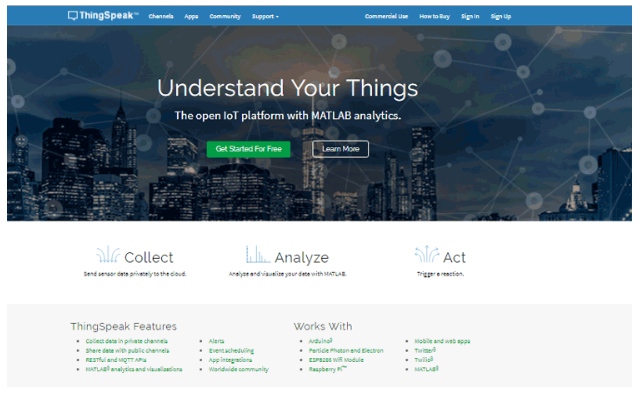

ThingSpeak為物聯網項目提供了一個非常好的工具。通過使用ThingSpeak網站，我們可以使用ThingSpeak提供的渠道和網頁在互聯網上監控我們的數據和控制我們的系統。ThingSpeak從傳感器“收集”數據，“分析和可視化”數據，并通過觸發反應來“行動”。

在這里，我們簡要地解釋一下如何在物聯網電池監測項目中使用ThingSpeak。你可以在這里查看各種基于ThingSpeak的物聯網項目，了解更多關于它的信息。

我們將使用ThingSpeak來監測電池的充放電電壓。我們還將使用IFTTT平臺與ThingSpeak連接，為電池滿或空發送電子郵件/消息提醒。

步驟1:-首先，用戶需要在ThingSpeak.com上創建一個帳戶，然后登錄并點擊開始。

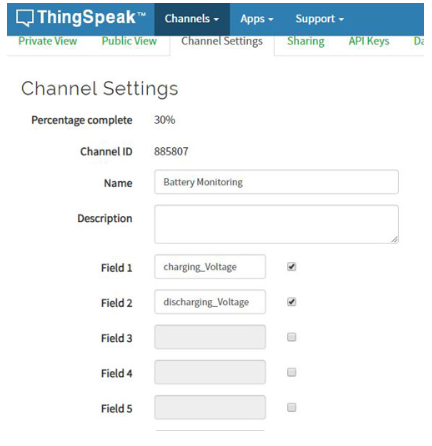

第二步：-現在轉到“通道”菜單，單擊同一頁面上的“新建通道”選項進行進一步處理。您將看到一個用于創建通道的表單，根據您的選擇填寫Name和Description。然后在字段1和字段2標簽中填寫“充電電壓”和“放電電壓”，勾選字段的復選框。單擊頁面底部的Save channel?，F(xiàn)在您的新頻道已經創建完成。

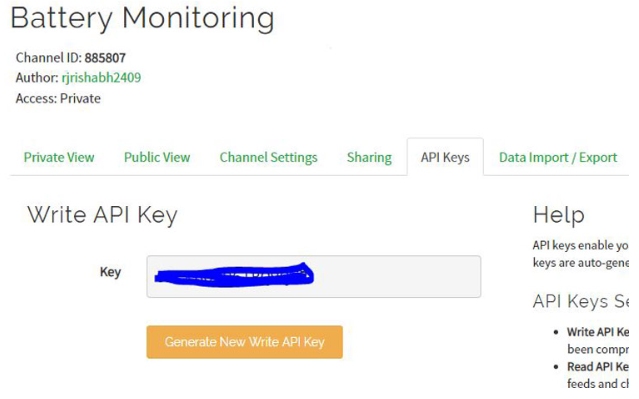

第三步：-點擊API密鑰菜單，復制寫API密鑰。該鍵將在代碼中用于在ThingSpeak上發送數據。

第4步：現在，我們將使用服務器的ThingHTTP應用程序來觸發IFTTT小程序，以便在電池滿或空時發送郵件。你可以在ThingHTTP中指定動作，你想用其他ThingSpeak應用(比如React)觸發這些動作。

為了使New ThingHTTP，我們需要一個觸發的URL，我們可以從IFTTT中獲得。

配置IFTTT觸發郵件/短信電池監測

這里我們通過webhooks將ThingSpeak與IFTTT連接起來，以便在電池滿或空時自動發送電子郵件。要了解更多關于IFTTT如何工作的信息，這里有許多使用IFTTT的教程和實時物聯網項目。

步驟1:-登錄IFTTT，搜索Webhooks并點擊它。

步驟2:-單擊文檔。

步驟3:-在事件框中輸入“bat_full”并復制URL。這個URL將在ThingHTTP中使用。

現在讓Applet將ThingHTTP鏈接到Gmail以發送電子郵件。之后，我們將跳轉到完成我們的ThingHTTP。

第四步：-點擊“我的蘋果”選項中的“新建蘋果”。

第五步：-點擊“+this”，搜索Webhooks并點擊它。選擇觸發器作為“接收web請求”。

現在讓我們讓Applet將ThingHTTP鏈接到谷歌表單并發送電子郵件/短信。之后，我們將跳轉到完成我們的ThingHTTP。

第六步：-點擊“+this”，搜索Webhooks并點擊它。選擇觸發器作為“接收web請求”。

步驟7:-鍵入事件名稱，與您在webhooks URL中的事件框中寫入的名稱相同。單擊Create Trigger。

第八步：-點擊“+that”，搜索Gmail，點擊它。現在，點擊發送電子郵件。

當有關于電池的更新時，鍵入您希望接收電子郵件的電子郵件地址。

鍵入您希望在電子郵件中發送的正文內容，然后單擊create action?；仡櫜⑼瓿伤?。

類似地，制作一個applet來獲取關于電池耗盡警報的郵件。

我們已經制作了applet來執行這些任務。現在，回到ThingSpeak->Apps->ThingHTTP。

ThingHTTP連接ThingSpeak與IFTTT的電子郵件提醒

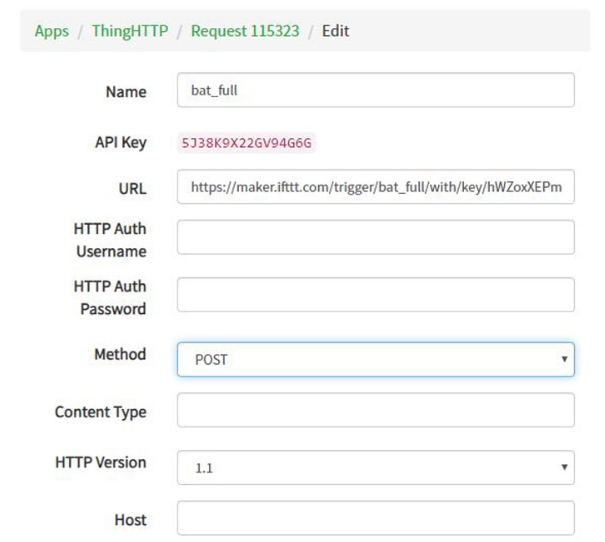

步驟1:-點擊New ThingHTTP。輸入任意名稱并粘貼從webhooks文檔中復制的URL。填寫如下所示的剩余信息。

以同樣的方式，我們必須為“bat_empty”創建ThingHTTP。遵循相同的步驟。

在URL中，用bat_empty代替bat_full。Body保持為空，所有其他信息與之前的ThingHTTP相同。保存它。

現在，我們必須讓React來觸發URL。

React與ThingHTTP應用一起工作，當通道數據滿足特定條件時執行操作。

要制作React，請點擊Apps -> React。點擊New React。

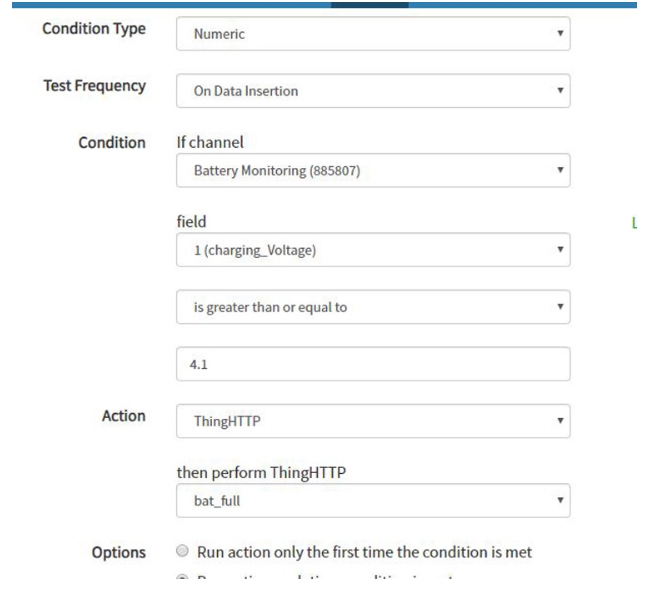

步驟2:-給你的React起一個名字。條件類型為“數字”和“測試頻率”，與“數據插入”相同。

選擇要觸發URL的條件。從If channel下拉菜單中選擇您的頻道。選擇字段1即charing_voltage，設條件大于等于4.1。如圖所示

從Action下拉菜單中選擇ThingHTTP，然后選擇bat_full。

選擇“每次條件滿足時運行操作”并單擊Save React。

類似地，對bat_empty進行make react。

我們已經完成了所有基于網絡的工作?，F(xiàn)在，我們將看到NodeMCU的代碼。

代碼的解釋:

在本教程結束時給出了基于物聯網的電池監控系統的完整代碼和工作視頻，在這里我們詳細解釋了代碼。

首先包括所有必需的庫。此外，初始化您的Wi-Fi網絡的SSID和密碼，并寫入我們從ThingSpeak平臺復制的API密鑰。

現在聲明并初始化電阻器值和其他一些變量和常量。

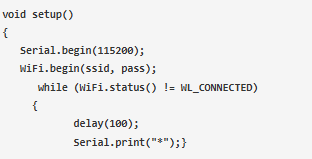

在void setup()函數中，初始化串行通信并檢查Wi-Fi連接。

在void loop()函數中，我們將從模擬引腳獲取讀數，并將該值轉換為實際電壓值，如下所示。

現在，我們將使用一個標志變量來跟蹤電池的狀態，無論電池是滿的還是空的，然后相應地將電壓數據發送到ThingSpeak上的相應圖形。最初，我們將旗子設為1，表示電池正在充電。

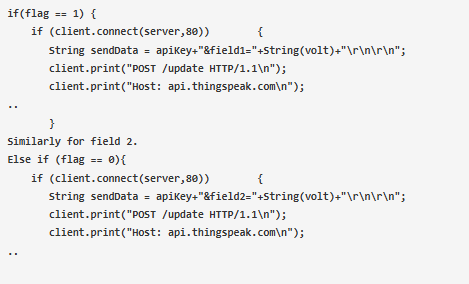

用于發送電壓數據以檢查標志并將數據上傳到相應的圖形中。

讀數將每10秒更新一次。為此，可以使用延遲或定時器功能。這里我用的是延遲函數。

現在，編碼部分已經完成。教程的末尾給出了完整的代碼。將此代碼上傳到NodeMCU，并確保正確輸入憑據。

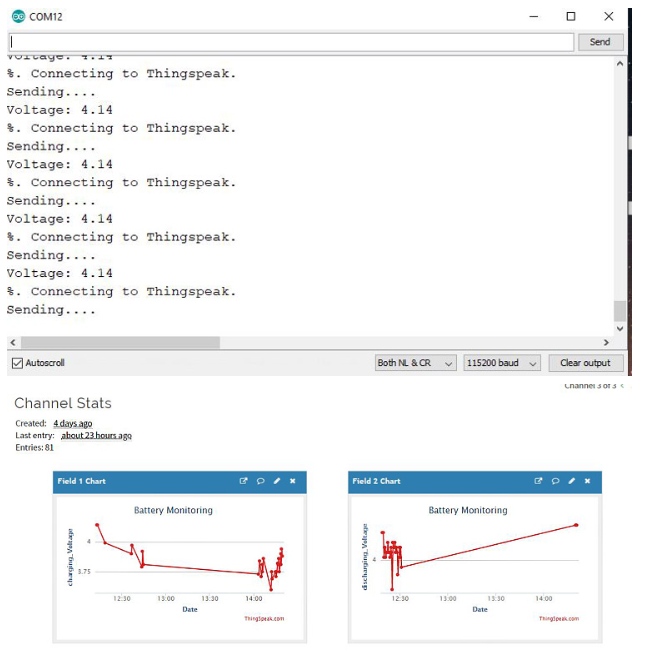

您可以查看串行監視器和ThingSpeak上的讀數，如下所示。

ThingSpeak上的充放電曲線如圖所示。左圖為鋰電池充電曲線，右圖為鋰電池放電曲線。

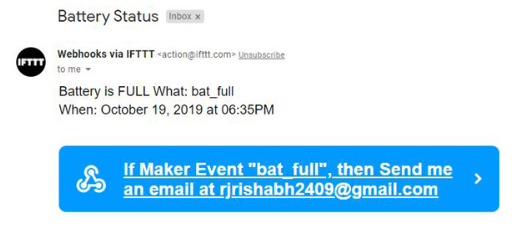

現在，無論電池是滿的還是空的，用戶都會收到一封電子郵件，通知電池是滿的還是空的。

這就是使用ThingSpeak云和NodeMCU Wi-Fi模塊從世界任何地方監控電池電壓狀態的方法。
