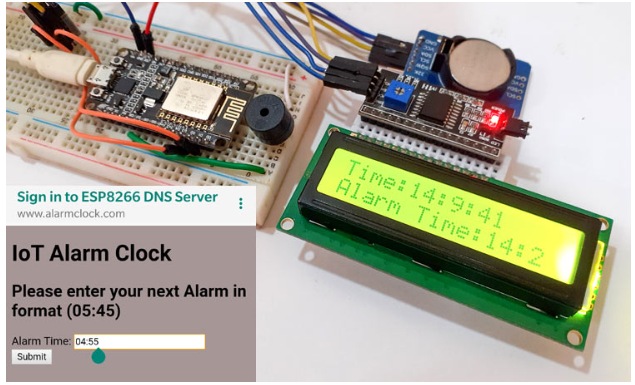

鬧鐘已經使用了幾十年，但自從手機進入市場后，人們更喜歡在手機上設置鬧鐘。這個鬧鐘項目一直很受電子愛好者的歡迎。今天，我們還使用NodeMCU構建物聯網鬧鐘，您可以在沒有任何互聯網連接的情況下使用網頁設置鬧鐘時間。

這可以使用俘虜門戶來完成。強制門戶是向新連接Wi-Fi網絡的用戶顯示的網頁。我們可以使用NodeMCU創建一個強制門戶。NodeMCU有一個內置的ESP8266 Wi-Fi屏蔽，這個Wi-Fi屏蔽可以用作Wi-Fi接入點(AP)，并提供免費的Wi-Fi網絡，但它沒有互聯網接入。當你連接到這個WiFI時它會重定向到你的鬧鐘網頁。

在這個基于NodeMCU的物聯網鬧鐘項目中，使用了四個主要組件- DS3231 RTC模塊，NodeMCU ESP8266, 16x2 LCD模塊和LCD I2C模塊。這里，NodeMCU用于從DS3231 RTC讀取時間，并將其顯示在16x2 LCD顯示屏上。蜂鳴器用于告警指示，當告警激活時蜂鳴器發出蜂鳴聲。

組件的要求

?NodeMCU ESP8266

?DS3231 RTC模塊

?16×2液晶

?LCD I2C模塊

?蜂鳴器

物聯網鬧鐘電路圖

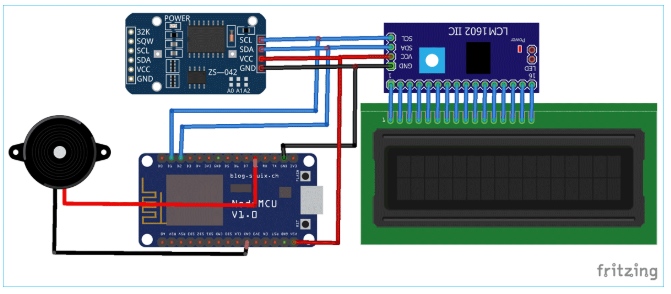

物聯網鬧鐘的完整電路圖如下所示。這很簡單，因?yàn)槲覀冎恍枰獙⒁粋€(gè)RTC模塊和一個LCD與我們的ESP NodeMCU板連接起來。

DS3231 RTC模塊和LCD I2C模塊的Vcc和GND引腳與NodeMCU的Vin和GND引腳相連。而DS3231和I2C模塊的SCL和SDA引腳分別與NodeMCU的D1和D2引腳相連。蜂鳴器連接在NodeMCU的D8引腳上，用于告警。

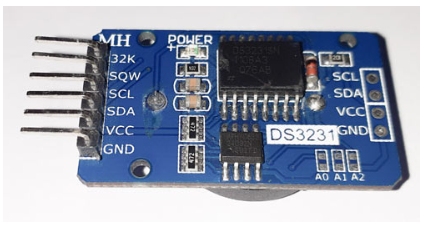

DS3231 RTC模塊

DS3231 RTC (Real Time Clock)模塊，顧名思義，是一個時鐘模塊。DS3231是一個六腳模塊，使用I2C接口。該模塊有電池連接，使模塊在沒有外部電源的情況下運行，以跟蹤時間和日期。

RTC模塊提供秒、分、小時、日、月、年等數據。DS3231工作在24小時和12小時格式。它有兩個鬧鐘和溫度傳感器。在六個引腳中，該模塊的兩個引腳不是強制使用的。要使用此模塊，您需要做的就是將模塊的SDA和SCL引腳連接到控制器的SDA和SCL引腳。

代碼的解釋

這個物聯網鬧鐘的完整代碼在頁面底部，代碼也可以從這里下載。為了更好地理解，我在這里解釋代碼。

此代碼需要DNSServer.h, RtcDS3231.h, Wire.h和LiquidCrystal_I2C.h庫。你可從下列連結下載這些資料庫：

?RtcDS3231.h

?Wire.h

?LiquidCrystal_I2C.h

下載這些庫后，將它們添加到Arduino IDE中，并將所有庫包含在代碼中。

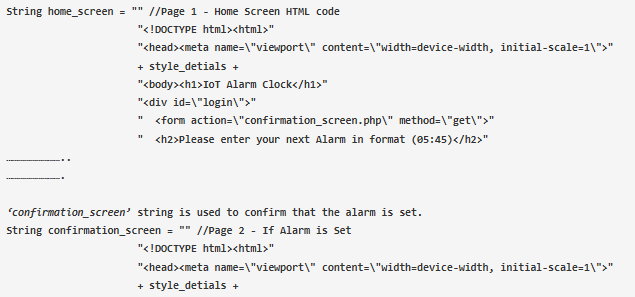

我們還需要為網頁界面設計一個HTML頁面。這里所有的HTML代碼都是在一個名為“style_details”的字符串中分配的。這部分代碼用于設置頁面的背景顏色、按鈕樣式、文本樣式等。

‘ home_screen ’字符串用于顯示網頁標題和輸入鬧鐘時間的選項。當提交報警時間時，它會將用戶重定向到下一個屏幕，即confirmation_screen。

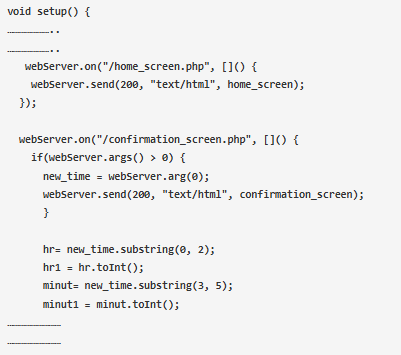

在void setup()中，我們將以05:45的格式從用戶獲取報警數據，其中05為小時，45為分鐘。此數據將保存在名為‘ new_time ’的字符串中。獲得數據后，我們必須將其分成小時和分鐘的形式，以便與當前時間進行比較。為了分割數據，我們使用了‘ mystring ’。substring(from, to) ‘函數，其中’ mystring '是一個String類型的變量，包含要分割的字符串。將字符串拆分為分鐘和小時字符串之后，現在是時候?qū)⒆址D(zhuǎn)換為整數了。對于“mystring. toint()”函數，其中‘ mystring ’是您想要轉換為整數的字符串。

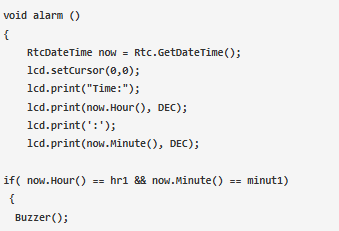

在void alarm()循環中，我們將從RTC模塊獲取時間數據并將其打印在LCD上。然后，將當前時間與警報時間進行比較，如果當前時間與警報時間匹配，則啟動蜂鳴器。

編程N(yùn)odeMCU

現在是時候?qū)⒋a上傳到NodeMCU，將NodeMCU與筆記本電腦連接并正確選擇板和端口，然后單擊upload按鈕。如果您不知道如何使用Arduino IDE對NodeMCU進行編程。您可以遵循我們之前的教程。

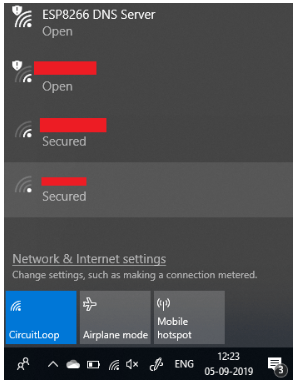

上傳代碼后，點擊筆記本電腦wifi圖標，連接“ESP8266 DNS Server”。

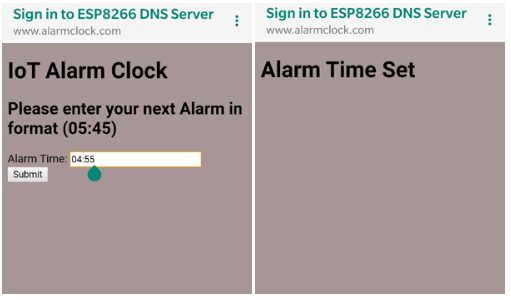

當它連接到WiFi后，會打開一個網頁，或者你可以通過搜索“alarmclock.com”手動打開網頁?，F(xiàn)在您可以通過網頁輸入鬧鐘時間，并點擊提交按鈕。

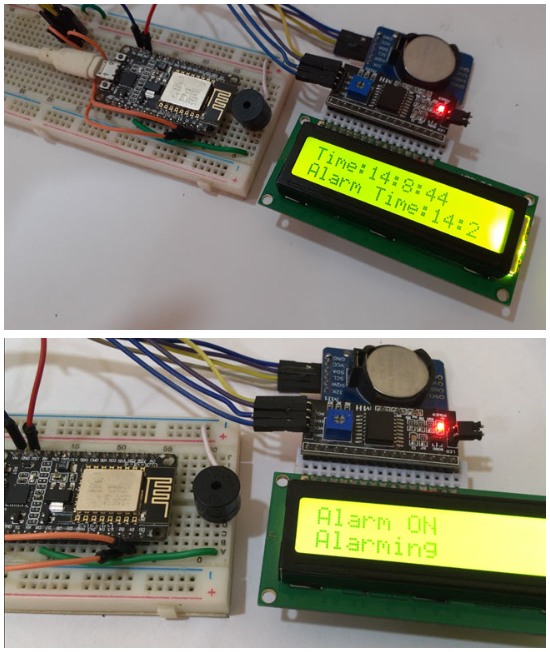

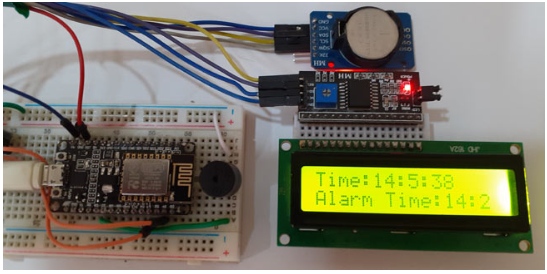

進入鬧鐘后，它會帶你到下一個屏幕，你的鬧鐘時間將被打印在LCD顯示屏上?，F(xiàn)在，當當前時間與輸入的報警時間匹配時，蜂鳴器將開始鳴叫一分鐘。

這就是不使用Wi-Fi路由器就可以輕松制作物聯網鬧鐘的方法。

本文編譯自iotdesignpro
