NodeMCU是一個開源物聯網平臺，包含運行在expressif Systems ESP8266 Wi-Fi SoC上的固件，硬件基于ESP-12模塊。NodeMCU的特點之一是可以使用Arduino IDE進行簡單的編程。

如果你是ESP8266模塊的新手，那么從文章開始使用ESP8266和使用Arduino IDE編程，并通過跟隨ESP8266的其他基于物聯網的項目了解更多信息：

?使用ESP8266 NodeMCU的Facebook控制家庭自動化

?物聯網無線氣象站使用Arduino， ESP8266和ThingSpeak

?基于物聯網的溫濕度監測，使用Arduino UNO和ESP8266

?物聯網控制LED采用卡宴和ESP8266

?使用Blynk和ESP8266 (Node MCU)的物聯網控制LED

NodeMCU兼具ESP-8266和Arduino的優點。它有足夠的I/O引腳，可以使用微型USB電纜連接到計算機。如果我們將NodeMCU與普通的ESP8266-01模塊進行比較- ESP8266-01模塊的I/O引腳限制為2，如果沒有附加的板載，您無法將ESP8266直接連接到計算機。如果我們比較一下NodeMCU和Arduino， NodeMCU有內置的Wi-Fi，而Arduino沒有任何內置的互聯網連接硬件。因此，對于需要較少GPIO引腳并且需要連接WiFi網絡的應用程序，使用NodeMCU更容易。

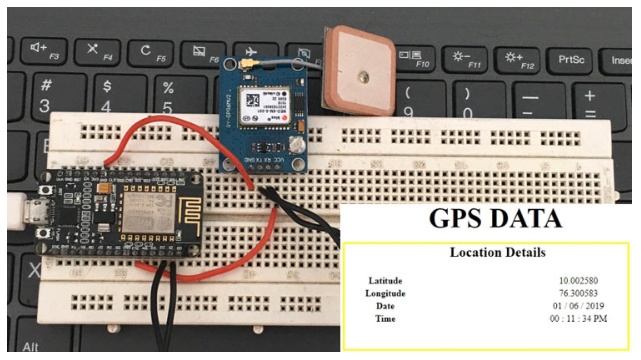

在這個物聯網項目中，我們將在GPS模塊上與NodeMCU ESP8266接口，并在本地web服務器上顯示GPS數據(緯度，經度，日期和時間)。通過轉發路由器中的端口，世界上任何地方都可以訪問該網頁，以監控安裝該系統的跟蹤車輛的位置。

組件的要求

?NodeMCU ESP8266

?GPS模塊- Ublox 6m

?跳線

配置Arduino IDE編程N(yùn)odeMCU ESP8266

這里NodeMCU是使用Arduino IDE編程的，要做到這一點，你必須首先將NodeMCU板添加到Arduino IDE。

要做到這一點，打開Arduino IDE并進入File>>Preferences

然后將彈出一個新窗口，在“附加板管理器URL”中添加以下鏈接，然后單擊“確定”。

現在在你的Arduino IDE去工具>>板>>板管理器

然后搜索“ESP8266”，然后通過點擊“安裝”按鈕安裝“ESP8266由ESP8266社區”包(我已經安裝了板，這就是為什么安裝按鈕在禁用)

完成安裝需要幾分鐘的時間。安裝完成后，您將能夠在您的board列表中看到NodeMCU

線路圖

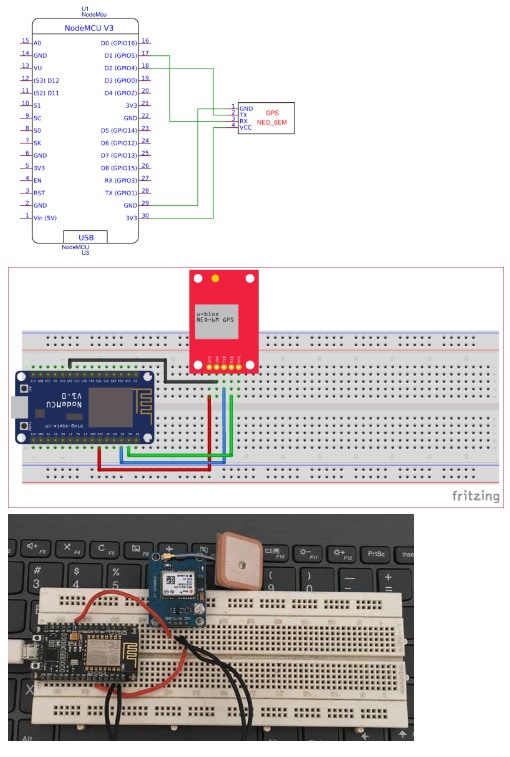

基于NodeMCU ESP8266的GPS跟蹤器電路圖如下：

將Ublox Neo 6m GPS模塊直接連接到NodeMCU單板，將Neo 6m的GND引腳連接到NodeMCU的GND引腳，將VCC引腳連接到3v3引腳。也連接RXD到D1和TXD到D2。

大多數其他GPS模塊需要5v電源，但Neo-6m工作在3.3v，所以我們可以直接從NodeMCU模塊為GPS模塊供電。

用Arduino IDE編程N(yùn)odeMCU，實現向本地服務器發送GPS數據

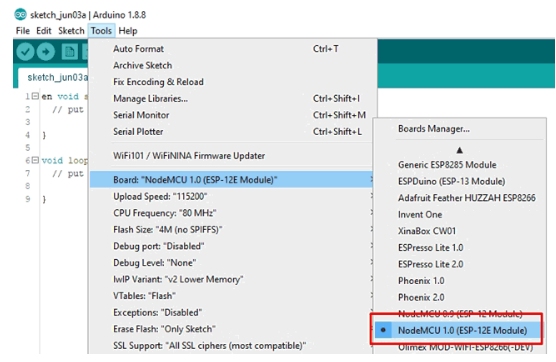

NodeMCU可以使用ArduinoIDE輕松編程，只需使用microrousb電纜將NodeMCU連接到計算機，并在ArduinoIDE中選擇Tools>>boards>>NodeMCU 1.0 (esb - 12e Module)。

在“Tools>>端口”中選擇正確的端口。在我的例子中，活動端口是“COM10”，但在您的計算機中可能不同。

現在我們準備在NodeMCU中上傳程序。完整的程序在本教程的末尾給出，在這里我們解釋它的幾個重要部分。

本程序主要分為兩部分。第一部分是從GPS模塊獲取位置數據，第二部分是通過WiFi發送到網頁。

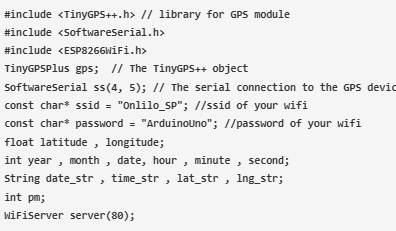

首先通過Arduino IDE進入Sketch下載并安裝TinyGPS庫到Arduino IDE中>>包括庫>>添加。zip庫。這個庫可以從這個鏈接下載。然后包括所有需要的庫并定義程序中的所有變量，如下所示：

要將NodeMCU連接到您的WiFi網絡，我們需要在代碼中添加WiFi網絡的SSID和密碼。確保在代碼中更改SSID和WiFi密碼(這里我的SSID是“Onlilo_SP”，密碼是“ArduinoUno”)

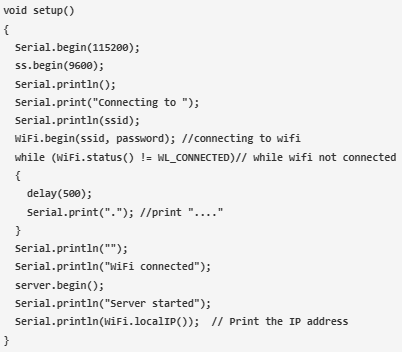

在setup()函數中，首先將波特率設置為115200。然后使用WiFi SSID和密碼初始化WiFi連接。一旦將NodeMCU連接到WiFi網絡，就會生成一個本地IP地址，并顯示在串口監視器上。此IP地址將用于訪問您的手機或筆記本電腦的GPS位置數據。

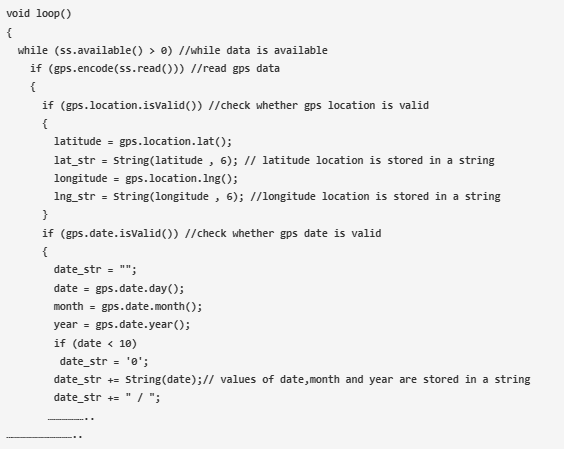

在loop()函數中，我們不斷檢查GPS數據是否可用，如果可用，我們從從GPS模塊接收的NMEA字符串中提取緯度、經度、日期和時間。

來自GPS模塊的數據是28個字符的連續字符串，其中包含緯度，經度，日期，時間和許多其他信息。它被稱為NMEA字符串，

TinyGPS庫內置了從NMEA字符串中獲取所需數據的功能。因此，在下面的代碼中，我們從字符串中提取緯度、經度、日期和時間，并分別將這些值存儲在變量“l(fā)at_str”、“l(fā)ng_str”、“date_str”和“time_str”中。

我們從GPS模塊得到的時間將是GMT格式。因此，首先將時間數據從長字符串中分離出來，然后將其轉換為本地時間格式

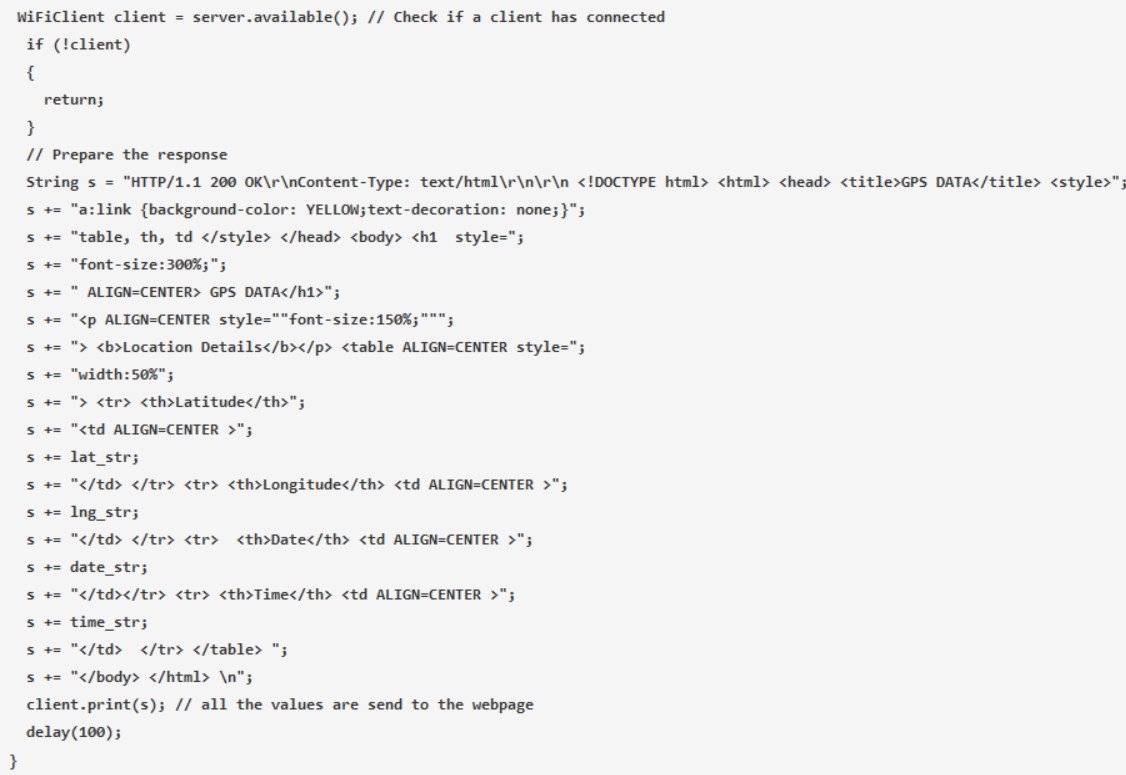

現在添加HTML代碼以在網頁上顯示GPS數據。因此，這里所有的HTML代碼都嵌入到一個名為“s”的變量中，然后使用client.print(s)打印該變量，將所有嵌入的HTML代碼發送到網頁。

在網頁上顯示經度和緯度

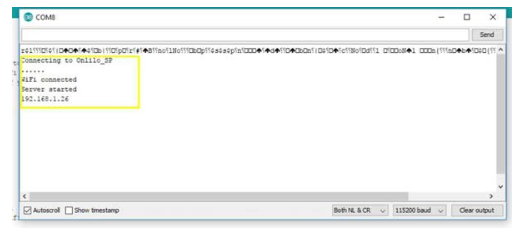

現在，一旦代碼上傳到NodeMCU，打開串行監視器。

在串行監視器中，您將能夠看到一些信息，如WiFi是否連接。如果它已連接，您將獲得本地IP地址，這里是192.168.1.26(這對您來說是不同的)。記下串行監視器上顯示的那個。如果串口顯示器顯示空白，則按下NodeMCU板上的RESET按鈕。

有時需要幾分鐘才能將GPS模塊連接到衛星上。一旦連接上，模塊上的藍色LED將開始閃爍。

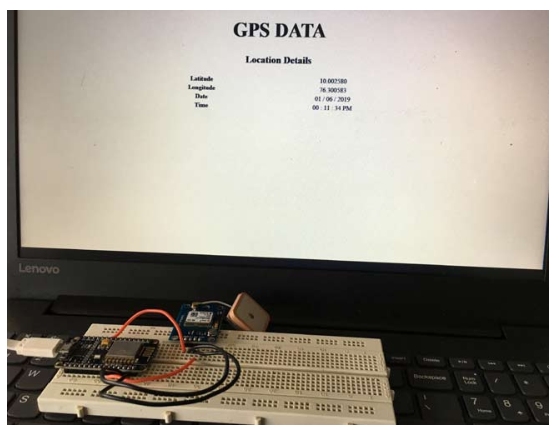

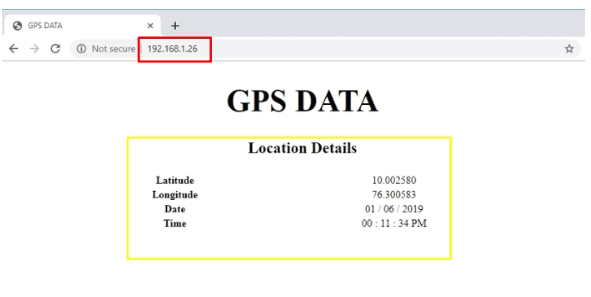

現在從您的計算機打開一個網頁(只需在b谷歌chrome， Firefox或任何瀏覽器中打開一個頁面)，并在地址欄中輸入我們從串行監視器收集的IP地址，然后按ENTER?，F(xiàn)在，您將能夠看到位置，日期和時間顯示在您的計算機屏幕上，如下所示

通過轉發Wi-Fi路由器中的端口，您將能夠通過互聯網從世界任何地方監控這些GPS數據。
