在當今的物聯網世界中，Wi-Fi技術日益占據主導地位，連接設備的數量也在增加。許多具有不同特性的不同類型的模塊被用來利用這種技術。我們總是想在我們的項目中添加互聯網連接，并且對應該選擇哪個模塊感到困惑。這是一個非常棒的模塊，ESP8266來自expressif Systems。使用這種低成本、小尺寸的模塊，你可以很容易地將你的設備連接到互聯網，并可以控制任何設備。

許多人發現ESP8266-01模塊很難入門。他們一開始就沒有得到適當?shù)奈募蛑笇?dǎo)。因此，本教程旨在向您介紹這個ESP8266-01模塊并幫助您開始使用它。按照這里給出的說明，您應該能夠立即啟動并運行ESP8266-01模塊。

在進入技術細節之前，讓我們看看關于ESP8266模塊的一些基礎知識。

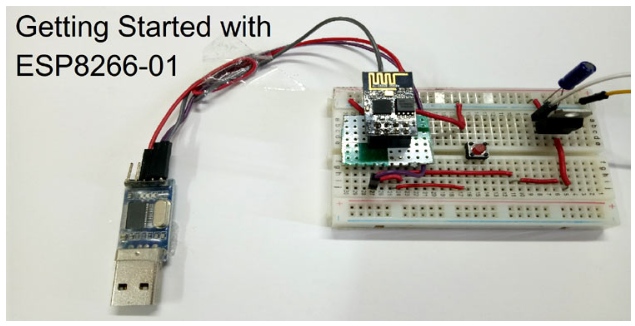

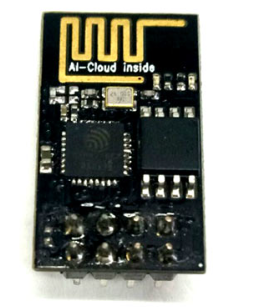

ESP8266是什么?

ESP8266 Wi-Fi模塊是一個完整的Wi-Fi解決方案，具有微控制器功能，該模塊具有強大的存儲和數據處理能力，建立在高度片上集成的基礎上。因此，它可以很容易地與傳感器和外部微控制器集成，以獲得對任何Wi-Fi網絡的訪問。

ESP系列模塊有多種類型，從ESP8266-01到ESP8266-12。ESP系列的所有模塊都有相同的處理器，唯一的區別是分線板暴露引腳的數量。在gpio數量方面，ESP8266-01排在最后。它只有2個可用的gpio。也是ESP系列中體積較小的一款。

這是一個非常具有成本效益的模塊，在世界各地都有一個非常有用的社區。此外，我們可以在Arduino IDE的幫助下對該模塊進行編程，使其與任何可用的Wi-Fi網絡連接。

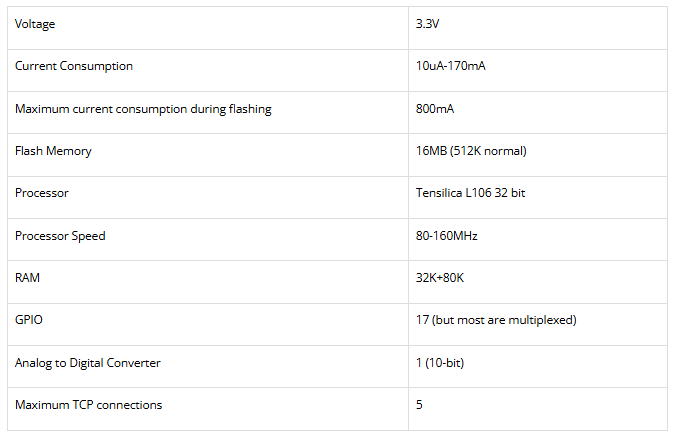

ESP8266-01規格：

Pin描述:

在哪里使用ESP8266-01?

如果您想將您的項目與互聯網連接，那么可以使用此模塊。這個模塊可以作為一個接入點，即它可以作為一個熱點，也可以作為一個站模式，可以連接這個模塊與Wi-fi。因此，該模塊可以輕松地通過互聯網發送和接收數據，使您的設備成為物聯網設備。此外，該模塊可以使用不同的api獲取互聯網上可用的數據。ESP系列也可以使用Arduino IDE進行編程，使ESP更加人性化。但是，如果您必須使用2個gpio，它可以用作獨立模塊，否則，您必須將其與Arduino等微控制器連接。如果必須使用2個以上的gpu，則可以使用ESP-12或ESP-32。因此，如果您正在尋找物聯網入門并希望使您的項目智能，那么此模塊適合您。

如何使用ESP8266模塊

讓我們看看ESP8266的軟件和硬件需求。許多IDE都支持該模塊，但主要使用Arduino IDE，因?yàn)樗哂杏押玫慕缑婧秃?jiǎn)單的程序結構。該模塊也可以使用AT命令和Lua腳本進行編程。

所有新購買的ESP8266模塊都加載了默認固件。使用這個內置固件，您可以使用AT命令對其進行編程。

如果您使用Arduino IDE對該模塊進行編程，那么您將丟失該內置固件并且無法使用AT命令對其進行編程。在這種情況下，您必須上傳新的固件以啟動AT命令。

硬件設置

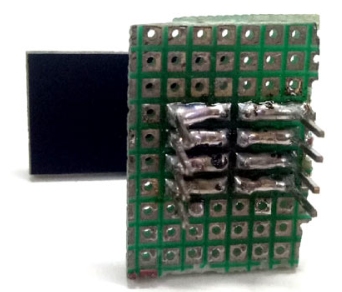

ESP8266模塊工作在3.3v，電壓超過這個會燒毀你的模塊，所以要小心施加的電壓。此外，esp8266-01不是面包板友好，您必須使用如下所示的男性berg條制作連接器以將其插入面包板。否則，您可以使用簡單的公母連接器將其他組件與該模塊連接起來。

編程ESP8266

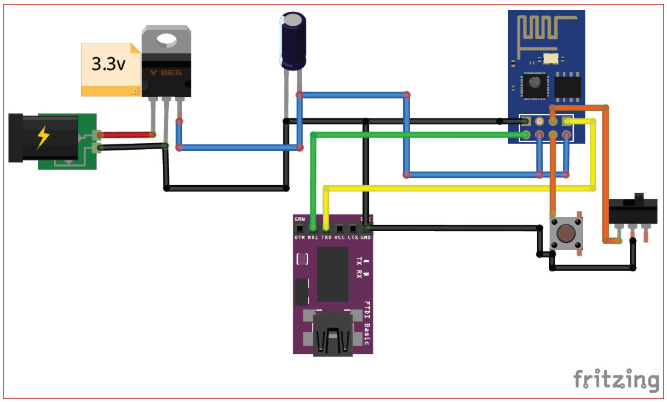

要對esp-01模塊進行編程，必須使用USB到串行轉換器或沒有atmega328 IC的Arduino Uno板。要使用FTDI模塊對該模塊進行編程，請連接以下電路。

如果您沒有FTDI模塊，請使用Arduino Uno板，只需移除Atmega328芯片并按如下方式進行連接：

拆卸FTDI模塊，更換以下電路圖中的連接。如果使用外部電源，不要將ESP的Vcc與Arduino板連接。只需要連接Rx、Tx和GND。

ESP8266-01模塊與FTDI模塊的簡化電路圖如下：

在上圖中，push按鈕用于復位模塊。要使用Arduino IDE對模塊進行編程并在模塊中閃現新固件，請使用開關按鈕使GPIO_0到GND。編程完成后，模塊將GND從GPIO_0中移除。

您可以在PCB上制作上述電路，以使連接緊密和清潔。

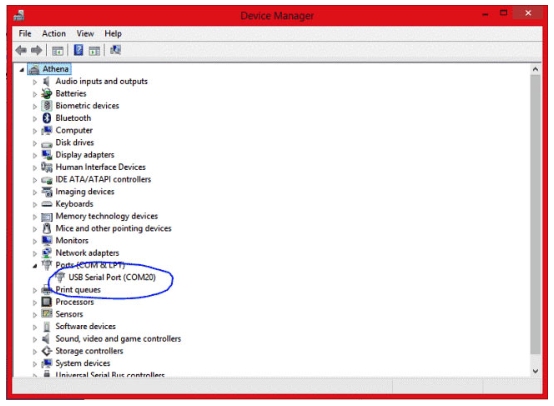

現在，使用mini-USB到USB連接線將FTDI模塊連接到計算機。轉到筆記本電腦/PC上的設備管理器，您會發現FTDI板連接到COM端口，如下所示：

現在，打開Arduino IDE，然后打開Serial monitor。波特率設置為115200，并選擇“NL和CR”。

使用push按鈕重置模塊，您應該看到一些垃圾值，然后在串行監視器上看到一條就緒消息。現在輸入AT并回車，它會回復OK。

現在，您的模塊已經可以在AT命令中工作了。要了解AT命令，請閱讀本文檔。
