在我們之前的文章中，我們使用樹莓派用Adafruit IO控制LED。在這里，我們將解釋如何控制家用電器與Adafruit IO儀表板和樹莓派。Adafruit IO是一項云服務，您可以使用它在互聯網上上傳，顯示和監控您的數據，并使您的項目物聯網啟用。您可以使用Adafruit IO控制電機，讀取傳感器數據，并通過互聯網制作酷的物聯網應用程序。為了測試和嘗試，有一些限制，Adafruit IO是免費使用的。

組件的要求

?覆盆子π

?燈

?繼電器

?跳線

?Adafruit IO

繼電器

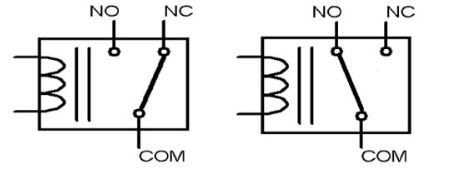

繼電器是一種電動開關，用一個信號來控制許多電路。繼電器由小電流控制或觸發，用于切換大電流。一般繼電器有5個端子，如下圖所示：

當線圈不加電壓時，COM端子將連接到NC(常閉)端子上。并且，當電壓施加到線圈上時，產生電磁場，吸引電樞并將COM終端與NO(常開)連接，從而允許更大的電流流過。

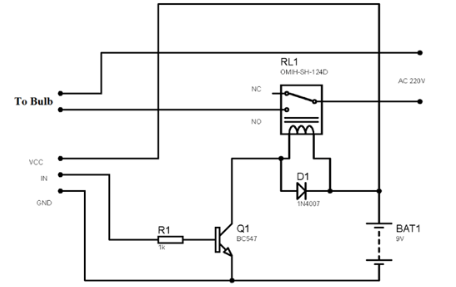

由晶體管、二極管和電阻器組成的小型驅動電路用于配置繼電器。其中晶體管用于放大電流，電阻器用于為晶體管提供偏置電壓。當晶體管關閉時，二極管用于防止繼電器的反向電流。在這個項目中，我們使用了6V繼電器模塊。

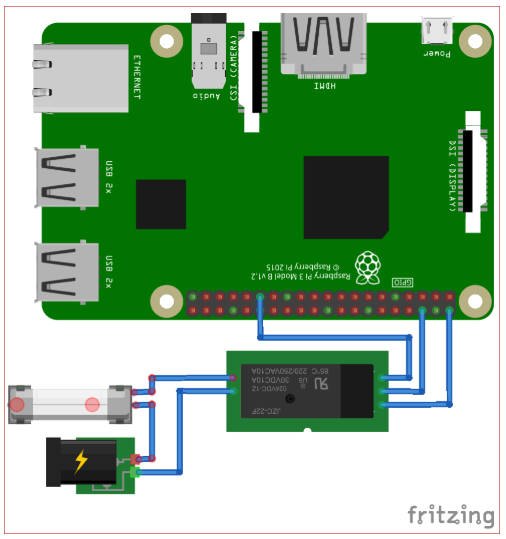

線路圖

樹莓派的Vcc連接到Relay的Vcc。將樹莓派的GND連接到Relay的GND，并將樹莓派的GPIO5連接到Relay的IN。

步驟1為樹莓派安裝Adafruit IO

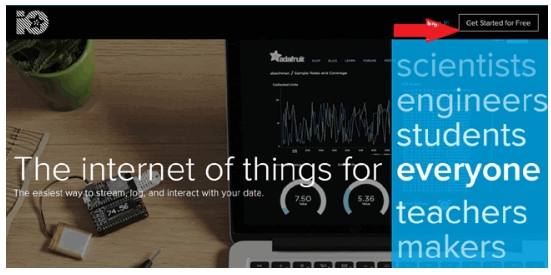

1. 對于Adafruit IO設置，您需要做的第一件事是注冊Adafruit IO。要注冊，請?jiān)L問Adafruit IO的網站，點擊屏幕右上方的“免費開始”。

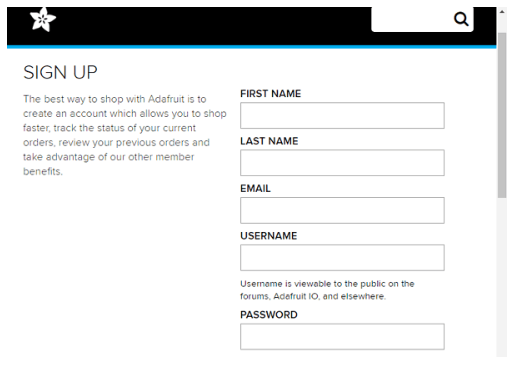

2. 在此之后，將彈出一個窗口，您需要在其中填寫詳細信息

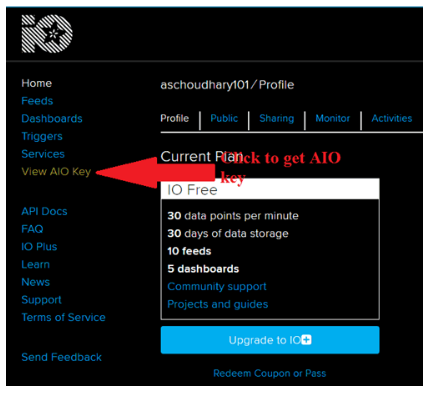

在注冊窗口填寫您的詳細信息，如：您的姓名，郵件id，用戶名等。然后點擊保存設置，你的賬戶就創建好了。要獲得您的AIO密鑰，請點擊“查看AIO密鑰”。

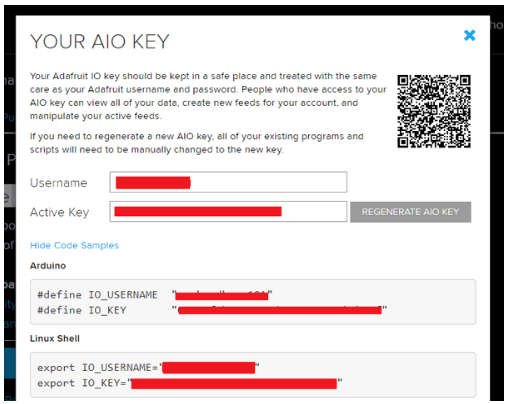

3. 一個窗口將彈出與您的Adafruit IO AIO密鑰。復制這個鍵，稍后在python代碼中會用到它。

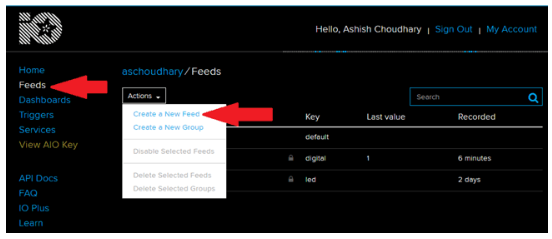

4. 在此之后，您需要?jiǎng)?chuàng)建一個提要。要?jiǎng)?chuàng)建提要，請單擊“feed”。然后點擊“Actions”，你會看到一些選項，點擊“Create a New Feed”。

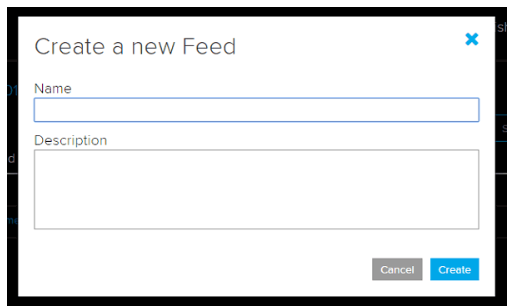

5. 在此之后，將打開一個新窗口，您需要輸入：

名稱-在名稱選項中，為提要寫一個簡短的描述性名稱。您可以使用字母、數字和空格。

描述-對數據的長形式描述。該字段不是必需的，但您可以編寫有關數據的描述。

6. 點擊“創建”，您將被重定向到您的新提要。

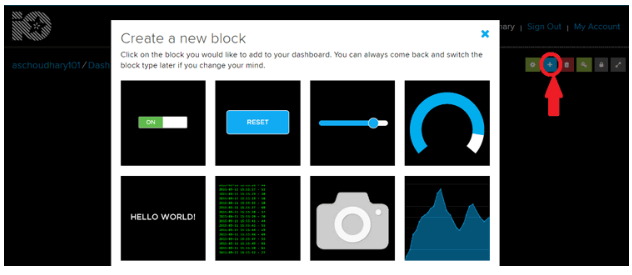

7. 接下來，要添加一個新的Toggle Block，您需要?jiǎng)?chuàng)建一個儀表板。創建儀表板與創建Feed相同。所以請遵循相同的步驟?，F(xiàn)在要添加塊，請單擊屏幕右上角的“加號”，然后單擊第一個選項。

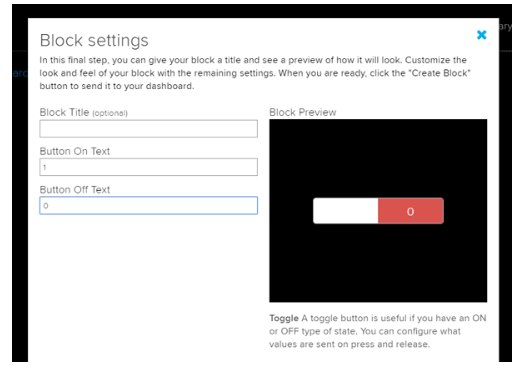

8. 將塊命名為任何您喜歡的名稱，并將On Text設置為1，Off Text設置為0。確保選擇了Digital提要作為切換的數據源。

9. 當你完成后，點擊“創建塊”來創建你的塊。

步驟2使用Adafruit IO安裝樹莓派

首先使用以下命令更新樹莓派：

和

現在安裝樹莓派GPIO庫

使用以下命令安裝Adafruit Blinka庫：

然后使用以下命令安裝Adafruit IO庫

現在，使用以下命令下載adafruit/io-client-python存儲庫：

現在進入examples文件夾，使用：

創建一個文件夾

然后把你的python代碼放到這個文件夾里。

使用下面的命令運行你的程序：

Python代碼

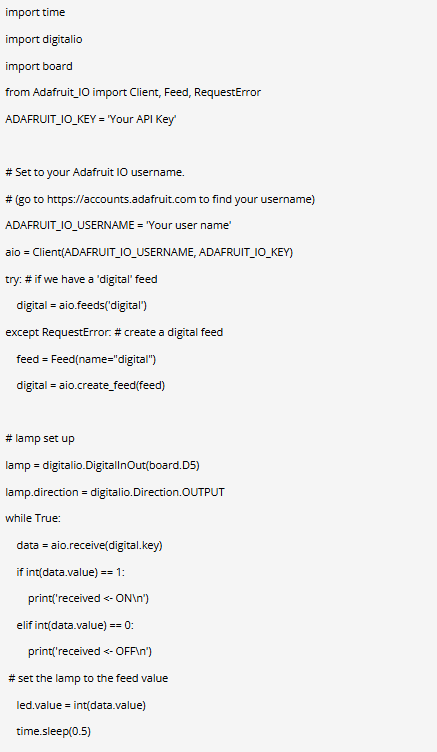

完整的python代碼為基于物聯網的家用電器控制與Adafruit IO和樹莓派在本教程結束時給出。

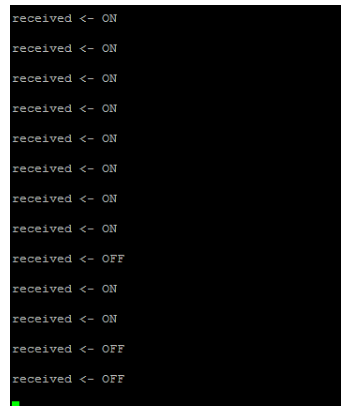

如果您的代碼成功運行，您將在Pi的終端中看到以下內容。

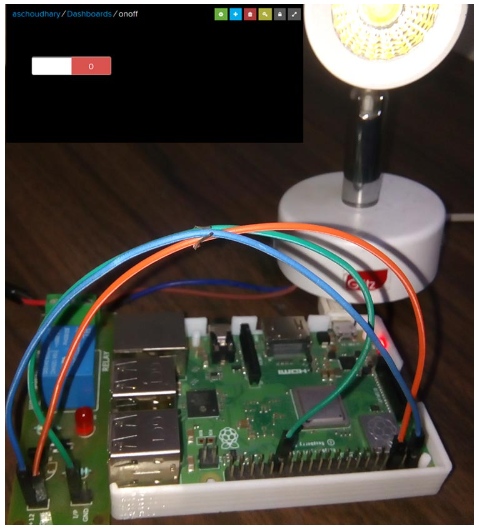

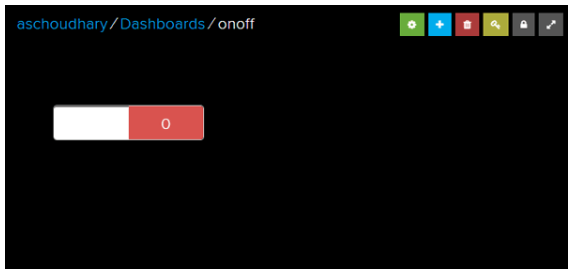

切換Adafruit IO儀表板上的按鈕來改變燈的狀態。

代碼

本文編譯自iotdesignpro
