我們都知道，任何磁鐵都有兩個極性，即北極和南極，無論是釹磁鐵、環形磁鐵還是圓盤磁鐵。我們還知道磁鐵的相反極相互吸引，相同極相互排斥。但是很難說哪一個是南極，哪一個是北極，所以為了探測磁鐵的兩極，這里我們將構建一個簡單的電路。

在這個項目中，我們將使用霍爾傳感器和led構建一個磁極檢測器。這里使用兩個霍爾效應傳感器來探測北極和南極，這些傳感器以相反的方向連接。一個傳感器探測北極，另一個傳感器探測南極。兩塊led用來指示磁鐵的北極和南極。

組件的要求

?A3144霍爾傳感器(2)

?LED(2)

?7805電壓調節器

?電容器(0.1μf & 10μf)

?10k電阻(2)

?跳線

?電路試驗板

在前進之前，我們將學習霍爾效應和霍爾效應傳感器。

霍爾效應是什么?

霍爾效應與磁場中移動的電荷有關。要以實際的方式理解，請將電池連接到如下圖所示的導體上。電流將開始從電池的正負極流過導體。

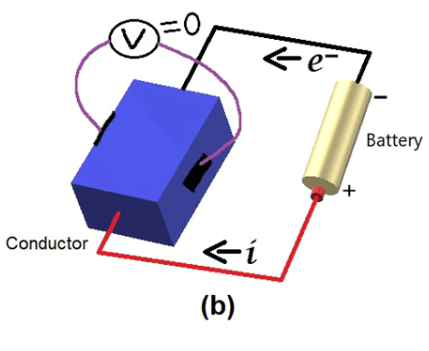

電子(e-)的流動方向與電流相反，即從電池的負極通過導體到達電池的正極。此時，當我們測量導體之間的電壓時，如圖所示，電壓為零，即電位差為零。

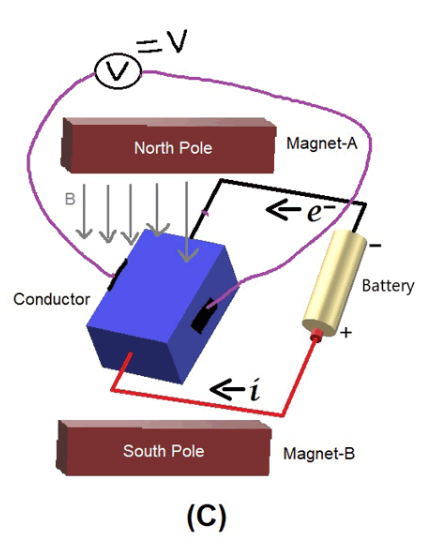

現在帶上磁鐵，在導體之間形成磁場，如圖所示。

在這種情況下，當測量導體兩端的電壓時，會產生一些電壓。這種發展的電壓被稱為“霍爾電壓”，這種現象被稱為“霍爾效應”。

霍爾效應傳感器

霍爾效應傳感器是一種用于檢測和測量磁場的小型微機電系統(MEMS)器件。這些傳感器可以檢測磁場的變化，如通量、強度和方向。當傳感器周圍的磁通密度由于磁鐵而發生變化時，傳感器檢測到它并產生一個輸出電壓，由于這個輸出電壓，連接在磁鐵傳感器上的LED將其狀態從低變?yōu)楦?。在這個項目中，我們使用霍爾效應傳感器來探測磁鐵的北極和南極。

我們之前已經將霍爾傳感器與Arduino和Raspberry pi接口，并使用霍爾傳感器制作了一些項目，如數字速度計，磁門報警器等。

線路圖

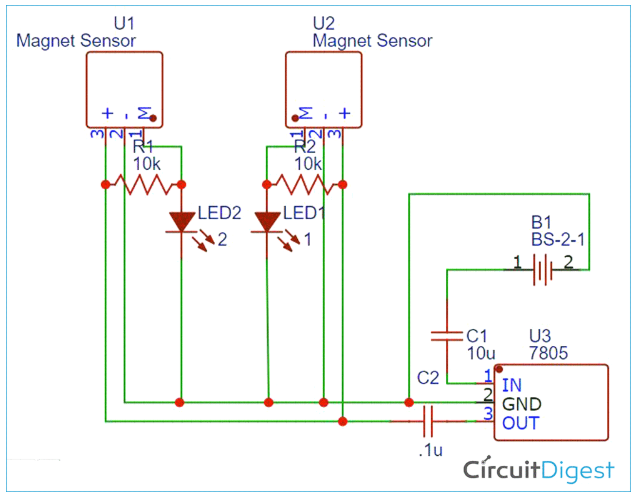

磁極檢測器的電路圖如下所示。這里用兩個霍爾效應傳感器來探測磁體的北極和南極。兩個led用來指示北極和南極。磁傳感器的正腳接7805穩壓器的OUT腳，負腳接7805穩壓器的GND腳。led連接到磁傳感器的OUT引腳上。兩個上拉電阻連接在磁傳感器的OUT引腳和正引腳之間。

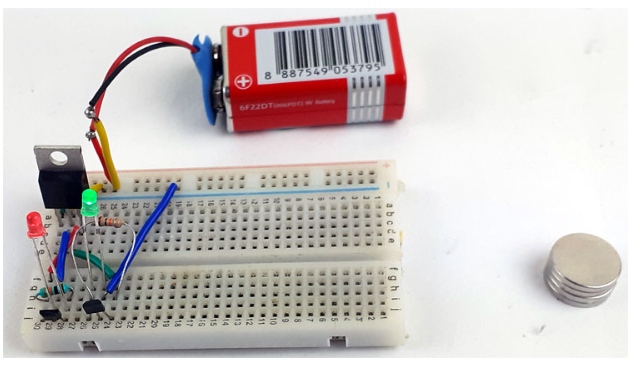

磁極檢測電路的硬件是這樣的：

測試磁極檢測器

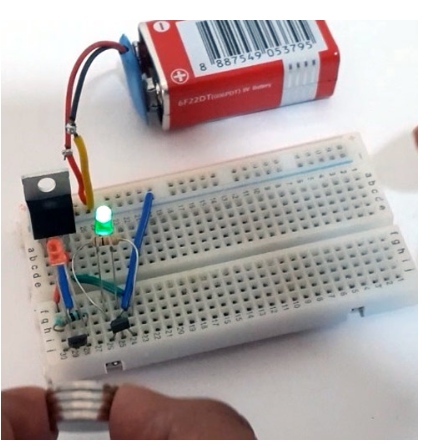

連接電路后，如上圖所示，使用9V電池為設置供電。最初，led將處于高狀態?，F(xiàn)在將磁鐵靠近磁鐵傳感器，如果您將南極靠近紅色LED，它將關閉，如下圖所示

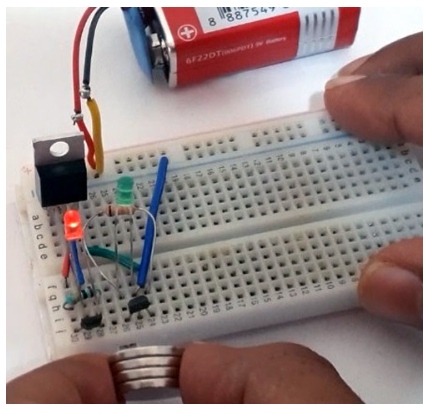

如果你把北極靠近綠色LED指示它熄滅：

這就是你如何制作你自己的磁極探測器。
