很多時候，我們需要在音頻信號通過放大級之前控制它的低音、高音和音量，以防止聲音失真。在音頻信號進入主揚聲器放大器之前對其進行放大的電路稱為音頻前置放大器。音頻前置放大器的使用確保了良好的音頻質量，并提供了在將音頻信號饋送到放大器/低音炮/家庭影院系統之前，將其作為主要音頻電路/設備來修改我們的音響系統的選項。此外，我們可以控制低音和高音不同的歌曲，并得到廣泛的控制我們的音頻系統。這種提供低音和高音控制的電路也被稱為BT電路板。我們之前已經使用晶體管構建了一個簡單的單聲道音頻前置放大器，在本文中，我們將構建一個帶有低音和高音控制的立體聲前置放大器電路。

前置放大器電路可以使用晶體管或運算放大器IC來設計，這兩種設計都有一定的優點和缺點，盡管它們實際上都工作得很好，并且可以提高音質。在本文中，我們將構建一個基于晶體管的前置放大器并檢查其工作情況。

前置放大電路所需元件

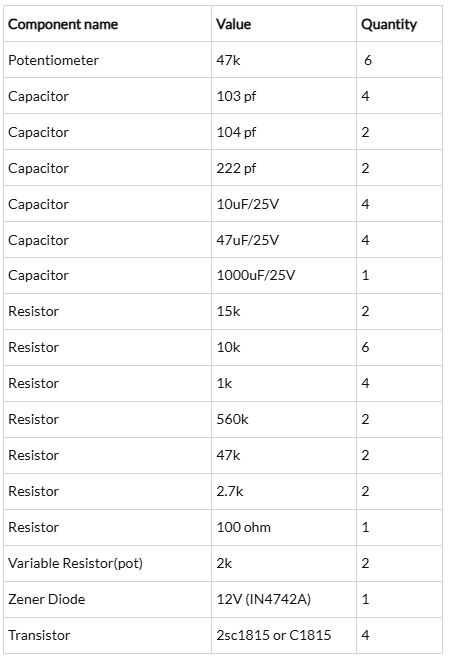

我們的立體聲前置放大器將有雙通道。每個通道的音量，低音和高音可以使用電位器獨立控制;因此，它可能看起來像面包板上的很多組件，但它們都是簡單的組件，應該很容易獲得。音頻前置放大器電路所需材料清單如下。

基于晶體管的雙通道立體聲BT電路圖

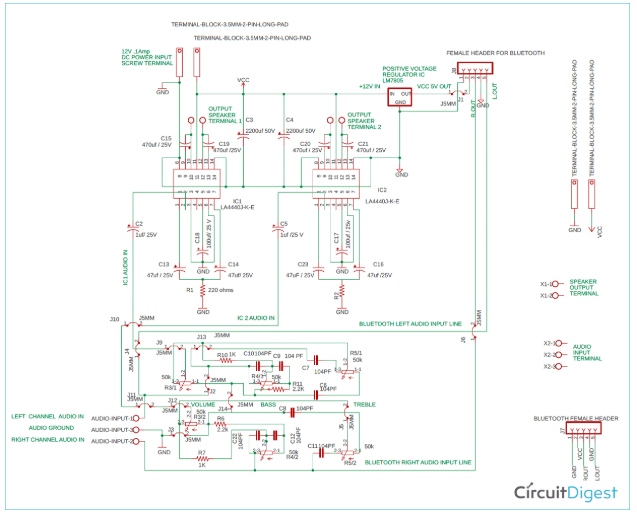

雙通道前置放大器的完整電路圖由兩個單聲道電路組合成一個立體聲電路，如下圖所示。正如你所看到的，左聲道音頻和右聲道音頻通過電路的兩個部分饋送，我使用了3個單聲道47k電位器來控制音量，低音和高音。來自3.5mm插孔的音頻源通過(低音)電位器的15k電阻和通過1k電阻接地的低頻電位器的另一個引腳作為輸入。對于高音(高頻)，聲音信號通過222 PF(聚酯電容器)到47k電位器，并通過103pf和10uf的體積電位器電容接地。

該電路的主要元件是2SC1815晶體管，它是一種通用的NPN晶體管，通常用于音頻放大，用于音頻驅動前級放大器。2SC1815晶體管如下圖所示

硅外延NPN晶體管由東芝制造，通常在TO-92封裝中可用，如下圖所示。2SC1815 NPN晶體管的重要技術指標如下。

?它的Vceo =50v

?集電極電流IC=150mA

?Ta =25℃時的絕對最大額定值

?集電極基電壓Vcbo 60V

?集電極-發射極電壓Vceo 50v

?發射極基極電壓Vebo 5v

?通用NPN晶體管

?直流電流增益(hFE) 70 ~ 700

?連續集電極電流(IC)為0.15A

?轉換頻率：80MHz

?采集器功耗PC=400mW

關于晶體管的更多細節，包括其特性圖，可以在2SC1815 Datasheet中找到

我們在電路的每個部分使用2個晶體管作為雙級放大配置，VCC的560k電阻和接地的47k電阻用于分壓器電路，為第一個晶體管的集電極提供功率/增益，并通過體積電位器的10uF電容提供音頻信號。在發射極中，有2k可變電阻與電容47uf和1k電阻連接，用于頻率選擇和音頻澄清，第一晶體管的基極與第二晶體管的集電極連接，用于將來的放大。最后，輸出來自第二個晶體管的發射極，通過一個47uF電容，該電容帶有來自GND的2.7k和1k電阻，用于噪聲濾波。

在面包板上構建前置放大電路

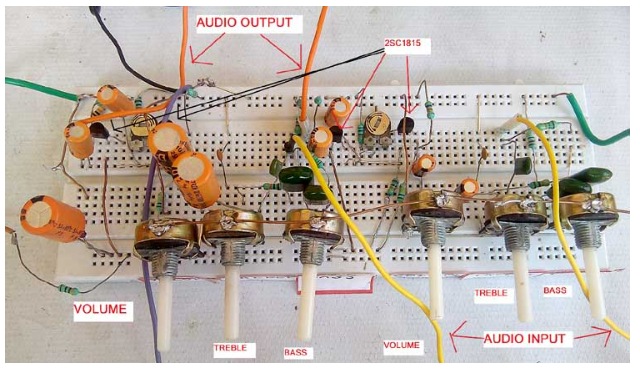

由于前置放大器電路不涉及大電流，我們可以在面包板上構建電路。我的面包板連接如下所示。為了便于理解，我也做了標記。

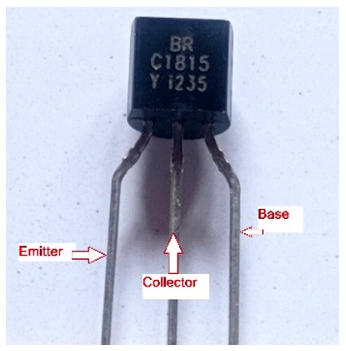

你可以簡單地按照上面的電路圖來建立自己的電路。我們電路中最重要的元件是C1815 NPN晶體管。晶體管的引腳如下圖所示

一旦電路被構建，你可以直接用你的音頻源測試它。請記住，這是一個音頻前置放大器電路，而不是一個放大器本身。因此，您必須將前置放大器的輸出連接到音頻放大器，然后連接到揚聲器系統。對于這個項目的測試，我使用的是我們在之前的教程中構建的LA4440音頻放大器板。您可以使用您選擇的任何放大器板，您也可以根據您的應用需要構建自己的不同瓦數級別的音頻放大器電路。
