一直以來，比較電路都是大家的關注焦點之一。因此針對大家的興趣點所在，小編將為大家?guī)肀容^電路的相關介紹，詳細內容請看下文。

一、比較電路

1.比較電路的基本原理

比較電路的基本原理是通過將輸入信號與某個參考值進行比較，然后產生相應的輸出信號。輸入信號可以是電壓、電流或其他形式的信號，而參考值通常是一個固定的電壓或電流值。根據比較結果，比較電路會產生不同的輸出信號以反映輸入信號的大小關系。

2.比較電路的分類

比較電路可以根據其工作原理和實現方式進行分類。以下是幾種常見的比較電路：

2.1 基本比較器：基本比較器是最簡單的比較電路，它將輸入信號與參考值進行比較，并產生高或低的輸出信號?；颈容^器通常使用運算放大器或比較器芯片來實現。

2.2 窗口比較器：窗口比較器是一種特殊的比較電路，它可以同時比較輸入信號是否在兩個參考值之間。如果輸入信號在窗口范圍內，則輸出為高電平；否則輸出為低電平。

2.3 數字比較器：數字比較器用于比較兩個或多個數字信號的大小關系。它通常使用比較器芯片或?qū)Ｓ玫谋容^電路來實現。數字比較器可以用于邏輯判斷、數字信號處理和計算等應用。

3.比較電路的應用

比較電路在許多領域中都有廣泛的應用。以下是幾個常見的應用場景：

3.1 電壓比較：比較電路常用于電壓比較，用于檢測或判斷輸入電壓是否超過某個閾值。它可用于電源管理、電池監測、電壓保護和過壓檢測等應用。

3.2 電流比較：比較電路也可以用于電流比較，用于檢測或判斷輸入電流是否達到某個設定值。它常用于電流限制、電流保護和電流控制等應用。

3.3 模擬信號處理：比較電路在模擬信號處理中具有重要作用。它可以用于信號選擇、濾波器設計、振蕩器控制等應用。比較電路可以根據輸入信號的大小和特性選擇不同的處理路徑，實現復雜的信號處理功能。

3.4 數據轉換：比較電路還可以用于數字信號處理和數據轉換。它常用于模數轉換器（ADC）和數模轉換器（DAC）中，將模擬信號轉換為數字信號或?qū)?shù)字信號轉換為模擬信號。

3.5 邏輯運算：比較電路可用于邏輯運算和邏輯判斷。例如，它可以用于比較兩個二進制數的大小關系，進行邏輯判斷并輸出相應的結果。

二、由運算放大器構成的比較電路

在同相比較電路中，當輸入電壓超過反相端電壓時，輸出電壓將從0轉換為高電平(正極電壓)。

在反相比較電路中，當輸入電壓超過加在同相端參考電壓(Vref)時，輸出將從高電平轉變?yōu)榈碗娖健?

實際應用中比較兩個電壓更常用的方法是使用被稱為比較器的專用集成IC。與運算放大器一樣，比較器具有反相輸入端、同相輸入端、地和電源端。它的原理圖與運算放大器類似。然而，與運算放大器不同的是，比較器沒有頻率補償，因此不能作為線性放大。實際上，比較器從來不使用負反饋(而經常使用正反饋)如果負反饋用于比較器中，它的輸出將是不穩定的。比較器被設計為高速開關-它們有運算放大器更快的轉換頻率和更短的延時。

運放與比較器差異?

比較器和運算放大器其它重要差別在于輸出電路。運算放大器采用推挽輸出，而比較器則采用晶體管，集電極連接輸出端，發射極接地。當比較器的同相端的電壓低于反相端電壓時，晶體管導通，輸出接地;當同相端電壓高于反相端時，輸出晶體管截止。為了比較器在晶體管截止時輸出高電平，需要外接一個從正電源端到輸出端的上拉電阻，該上拉電阻相當于晶體管的集電極電阻。在實際應用中，上拉電阻阻值應適當選擇。當阻值過小，將會過度消耗電能;阻值過大，將會削弱比較器的驅動能力。上拉電阻典型值幾百歐到幾千歐。

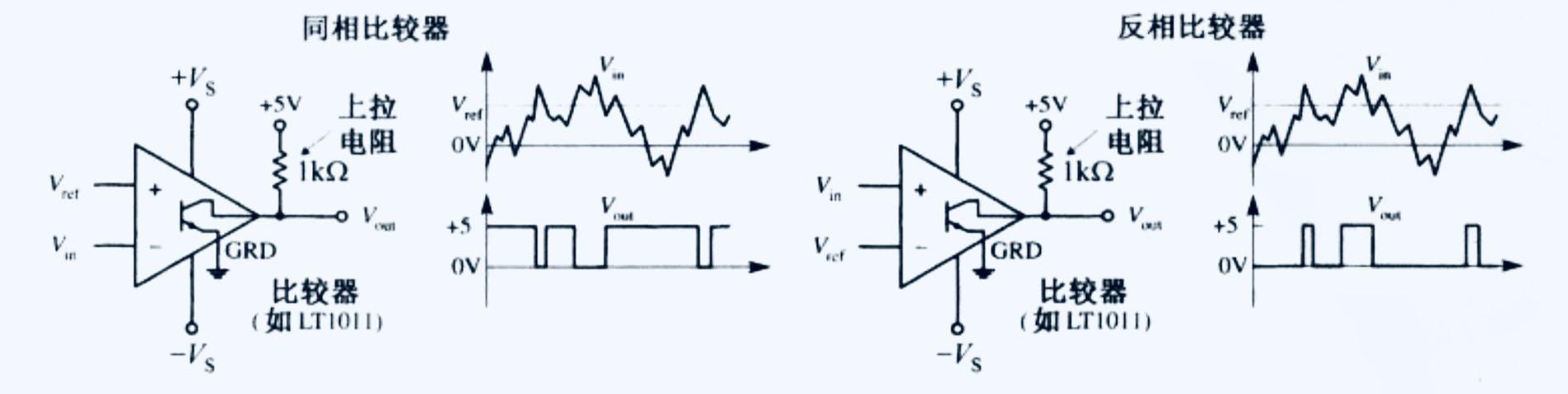

比較器電路

比較器一般用于模數轉換。典型應用是在比較器的輸入端連接帶磁性傳感器或發光二極管，另一輸入端接參考電壓，用傳感器驅動比較器的輸出端產生適合驅動邏輯電路的高/低電平。

帶遲滯的比較器

上圖所示的兩個比較器電路存在一個根本問題：當有一個靠近參考電壓變化很緩慢的信號出現時，輸出端將”神經質“地在高、低電平之間跳躍。在很多情況下，對電路響應地要求并不如此講究，相反地，倒是經常需要一個小”緩沖區“來忽略這種小信號偏差。為了得到一個這樣地緩沖，可加入正反饋來得到遲滯現象，以產生兩個不同地門限電壓(也稱觸發電平)。

最后，小編誠心感謝大家的閱讀。你們的每一次閱讀，對小編來說都是莫大的鼓勵和鼓舞。希望大家對比較電路已經具備了初步的認識，最后的最后，祝大家有個精彩的一天。
