背景

這是關于如何使用Tang9k來控制led的第三篇文章。

Blinkt !

Blinkt !板上有8個相互連接的APA102 led。一個簡單的串行協議用于改變串行流中每個led的顏色。網上有很多文章描述了如何創建一個串行流來控制led。本文不涉及該協議。

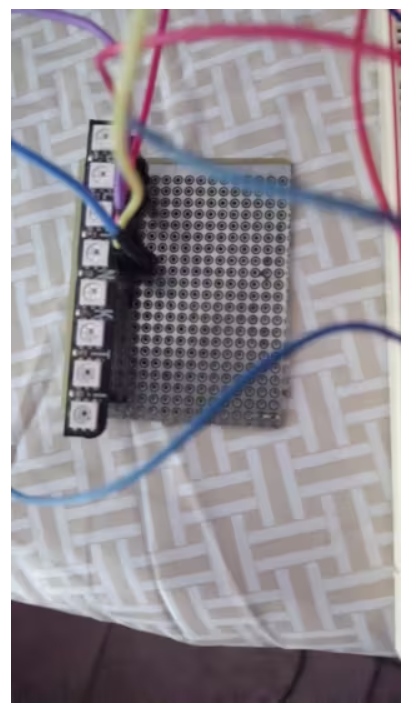

Blinkt !需要4個連接，5V，接地，數據和串行。銷出的細節在這里。連接5v到Tang9K 5v，接地，時鐘到55，數據到Tang9K的56。為了使這更容易，拿了一個穿孔板和一些頭針，做了一個板。

控制led

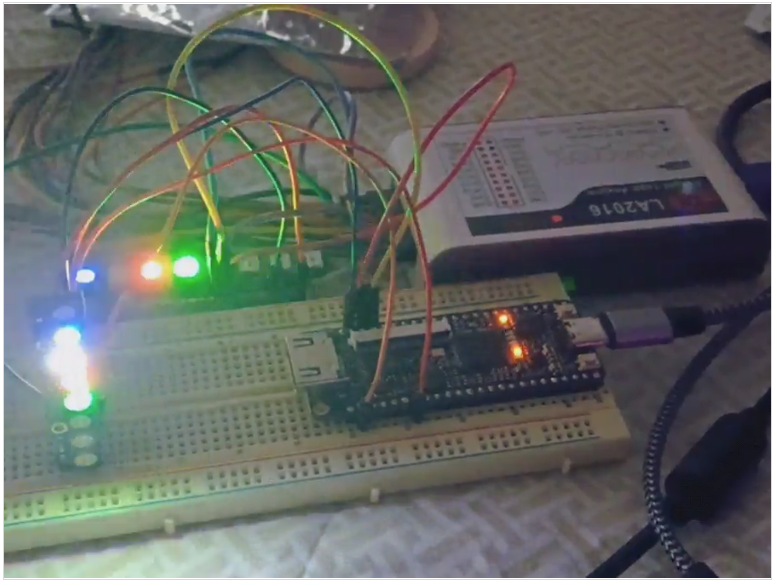

有兩個python腳本，blinktTester.py和allTest.py。allTest.py同時切換所有l(wèi)ed。與blink使用的API相同!，每個LED有8個內存寄存器。要更新LED，對地址0x220的寫入將串行字符串發送到閃爍!領導。

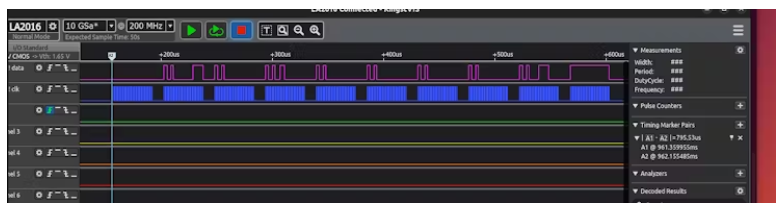

這是neoPX和blink的蹤跡!

這只是眨眼的blinkt! stream

一共有10幀，第一幀都是0，然后是8個led，最后一幀都是ff。為此，在每個幀之間放置一個延遲來顯示每個序列。

本文編譯自hackster.io
