電子密碼鎖是一種通過密碼輸入來控制電路或是芯片工作(訪問控制系統)，從而控制機械開關的閉合，完成開鎖、閉鎖任務的電子產品。它的種類很多，有簡易的電路產品，也有基于芯片的性?xún)r(jià)比較高的產品?，F(xiàn)在應用較廣的電子密碼鎖是以芯片為核心，通過編程來實現的。電子鎖在安全技術防范領域，具有防盜報警功能的電子密碼鎖代替?zhèn)鹘y(tǒng)的機械式密碼鎖，克服了機械式密碼鎖密碼量少、安全性能差的缺點，使密碼鎖無論在技術上還是在性能上都大大提高一步。

電子鎖具，它也是以51系列單片機(AT89051)為核心，配以相應硬件電路，完成密碼的設置、存貯、識別和顯示、驅動電磁執行器并檢測其驅動電流值、接收傳感器送來的報警信號、發送數據等功能。

單片機接收鍵入的代碼，并與存貯在EEPROM中的密碼進行比較，如果密碼正確，則驅動電磁執行器開鎖;如果密碼不正確，則允許操作人員重新輸入密碼，最多可輸入三次;如果三次都不正確，則單片機通過通信線路向智能監控器報警。單片機將每次開鎖操作和此時電磁執行器的驅動電流值作為狀態信息發送給智能監控器，同時將接收來自傳感器接口的報警信息也發送給智能監控器，作為智能化分析的依據。1、基本原理及硬件組成智能密碼鎖的系統由智能監控器和電子鎖具組成。二者異地放置，智能監控器供給電子鎖具所需的電源并接收其發送的報警信息和狀態信息。這里采用了線路復用技術，使電能供給和信息傳輸共用一根二芯電纜，提高了系統的可靠性、安全性。1.1、智能監控器的基本原理及組成框圖智能監控器的組成框圖，它由單片機、時鐘、鍵盤、LCD顯示器、存貯器、解調器、線路復用及監測、A/D轉換、蜂鳴器等單元組成。主要完成與電子鎖具之間的通信、智能化分析及通信線路的安全監測等功能。智能監控器始終處于接收狀態，以固定的格式接收電子鎖具發來的報警信息和狀態信息。對于報警信息，則馬上通過LCD顯示器及蜂鳴器發出聲、光報警;對于狀態信息，則存入內存，并與電子鎖具在此時刻以前的歷史狀態進行比較，得出變化趨勢，預測未來的狀態變化，通過LCD顯示器向值班人員提供相應信息，以供決策使用。智能監控器與電子鎖具建立通信聯系的同時，通過A/D轉換器實時地監視流過通信線路的供電電流的變化，有效地防止人為因素造成的破壞，保證了通信線路的暢通。

引 言

電子密碼鎖是一種通過密碼輸入來控制電路或芯片工作, 從而控制機械開關的閉合, 完成*、閉鎖任務的電子產品。它具有保密性好、壽命長、操作簡單等特點。

本設計采用AT89S51作為主控芯片, 結合外圍電路, 組成電子密碼鎖。用戶想要*, 必須先通過鍵盤輸入正確的密碼才能將鎖打開。密碼輸入錯誤時有提示, 為了提高安全性, 當密碼輸入錯誤3 次將報警。密碼可以由用戶自己修改設定, 鎖打開后才能修改密碼。修改密碼之前必須再次輸入密碼, 在輸入新密碼時需要二次確認, 以防止誤操作。

1 系統設計

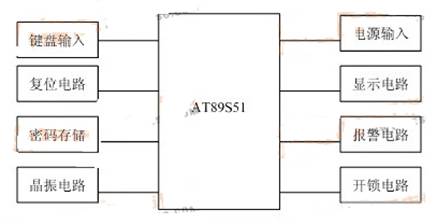

本系統共由2 部分構成, 即硬件部分與軟件部分。其原理框圖如圖1 所示。

圖1 電子密碼鎖原理框圖

1. 1 系統硬件設計

1. 1. 1電源輸入

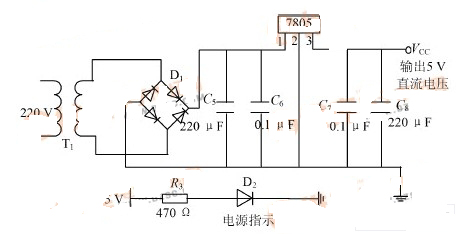

密碼鎖主控部分電源需要用5 V 直流電源供電, 其電路圖如圖2 所示。它可以把頻率為50 Hz、有效值為220 V 的單相交流電壓轉換為幅值穩定的5 V 直流電壓。其主要原理是把單相交流電經過變壓器、整流電路、濾波電路、穩壓電路轉換成穩定的直流電壓。

圖2 電源輸入電路原理圖

1. 1. 2 鍵盤輸入

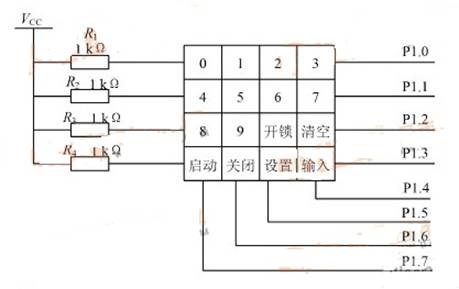

本設計采用的是矩陣式按鍵鍵盤, 它由行線和列線組成, 按鍵位于行列的交叉點上, 密碼鎖的密碼由鍵盤輸入完成。鍵盤的每個按鍵功能在程序設計中設置。其具體功能及與單片機引腳接法如圖3 所示。

圖3 鍵盤輸入原理圖

1. 1. 3 密碼存儲

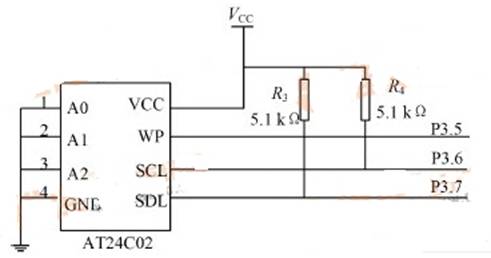

本設計用EPROM 芯片AT24C02存儲密碼, 其接線如圖4 所示。

圖4 密碼存儲電路原理圖

1. 1. 4 復位電路

復位是使CPU 和系統中的其他功能部件都處在一個確定的初始狀態, 并從這個狀態開始工作。無論是在單片機剛開始接上電源時, 還是斷電后或者發生故障后都要復位。根據實際情況本設計選擇如圖5 所示的復位電路。

圖5 復位電路原理圖

1. 1. 5晶振電路

本設計中采用12 MHz 作為系統的外部晶振。電容取值為20 pF。其電路圖如圖6 所示。

圖6 晶振電路原理圖

1. 1. 6 顯示電路

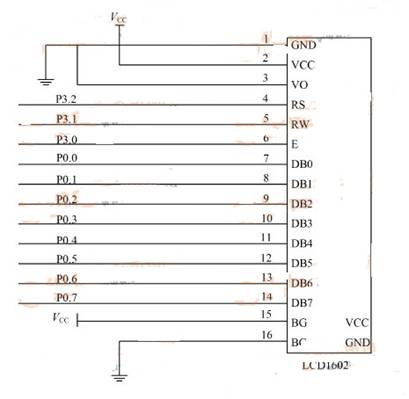

本設計的顯示部分由液晶顯示器LCD1602來完成。只有按下鍵盤上的開啟按鍵后, 顯示器才處于開啟狀態。其顯示部分引腳接口如圖7 所示。

圖7 顯示電路原理圖

1. 1. 7 報警電路

報警部分由陶瓷壓電發聲裝置及外圍電路組成, 加電后不發聲, 當有鍵按下時, 發/ 叮0 聲, 每按一下, 發聲一次, 密碼正確時, 不發聲直接*, 當密碼輸入錯誤時, 單片機的P2. 1 引腳為低電平,三極管T3 導通蜂鳴器發出蜂鳴聲報警。電路圖如圖8 所示。

圖8 報警電路原理圖

1. 1. 8 *電路

*控制電路的功能是當用戶輸入正確的密碼后,單片機控制電子鎖內的微型繼電器吸合。當繼電器吸合以后帶動鎖桿伸縮, 這時, 鎖勾在彈簧的作用下彈起,完成本次*。*以后, 單片機自動清除掉由用戶輸人的這個密碼。

1. 2 系統軟件設計

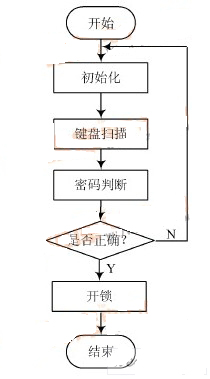

電子密碼鎖軟件設計由主程序、初始化程序、LCD顯示程序、鍵盤掃描程序、鍵功能程序、密碼設置程序、EPROM 讀寫程序和延時程序等組成。主程序設計流程圖如圖9 所示。

圖9 主程序流程圖

2 結 語

電子密碼鎖具有軟硬件設計簡單, 易于開發, 成本較低, 安全可靠, 操作方便等特點。同時, 還具有按鍵有效提示, 輸入錯誤提示, 修改密碼等多種功能?？稍谝馔庑姑艿那闆r下隨時修改密碼, 保密性強, 靈活性高, 特別適合在家庭、辦公室、學生宿舍及賓館等場所使用。
