電容器工作原理是通過在電極上儲存電荷儲存電能，通常與電感器共同使用形成LC振蕩電路。電容器工作原理是電荷在電場中會受力而移動，當導體之間有了介質，則阻礙了電荷移動而使得電荷累積在導體上，造成電荷的累積儲存。電容器是電子設備中大量使用的電子元件之一，所以廣泛應用于隔直、耦合、旁路、濾波、調諧回路、能量轉換、控制電路等方面 [1]。

電容器與電池類似，也具有兩個電極。在電容器內部，這兩個電極分別連接到被電介質隔開的兩塊金屬板上。電介質可以是空氣、紙張、塑料或其他任何不導電并能防止這兩個金屬極相互接觸的物質。電容器上與電池負極相連的金屬板將吸收電池產生的電子。 電容器上與電池正極相連的金屬板將向電池釋放電子。 充電完成后，電容器與電池具有相同的電壓(如果電池電壓是1.5伏特，則電容器電壓也是1.5伏特)。

1.電容器用于存儲電量以便高速釋放。閃光燈用到的就是這一功能。大型激光器也使用此技術來獲得非常明亮的瞬時閃光效果。2.電容器還可以消除脈動。如果傳導直流電壓的線路含有脈動或尖峰，大容量電容器可以通過吸收波峰和填充波谷來使電壓變得平穩。3.電容器可以阻隔直流。如果將一個較小的電容器連接到電池上，則在電容器充電完成后(電容器容量較小時，瞬間即可完成充電過程)，電池的兩極之間將不再有電流通過。然而，任何交流電流(AC)信號都可以暢通無阻地流過電容器。其原因是隨著交流電流的波動，電容器不斷地充放電，就好像交流電流在流動一樣。4. 電容器與電感器一起使用，可構成振蕩器。

一、電容的基本結構

電容的基本結構包括兩個導體(通常稱為極板)以及它們之間的絕緣介質。這兩個導體可以是金屬板、金屬箔、導電膜等,而絕緣介質可以是空氣、紙張、塑料薄膜等。絕緣介質的存在使得兩個導體之間形成了電場,但電荷并不能直接通過絕緣介質流動。

二、電荷儲存機制

當外部電源對電容進行充電時,正極板上的自由電子被吸引到負極板上,同時在正極板上留下正電荷。這個過程中,電荷在電容的兩個極板之間形成了電場。隨著充電過程的進行,電場逐漸增強,直到達到電源的電壓值,此時充電過程結束。此時,電容內部儲存了一定量的電荷,這些電荷被電場束縛在極板之間,不會直接流動。

三、電場作用

電場是電容工作的核心。在充電過程中,電容內部的電場逐漸增強,使得電荷得以儲存。而在放電過程中,電場逐漸減弱,電荷則通過外部電路流動,從而釋放能量。電場的強弱決定了電容儲存電荷的能力,即電容的容量。

此外,電場還影響著電容的工作穩定性和壽命。如果電容在工作過程中受到過大的電壓或電流沖擊,電場可能會變得不穩定,導致電容損壞或失效。因此,在選擇和使用電容時,需要根據電路的工作條件和要求,合理確定電容的額定電壓、容量和耐溫等參數。

四、電容的實際應用

電容在電子設備和電路中有著廣泛的應用。以下是一些典型的電容應用實例:

濾波:在電源電路中,電容常被用作濾波器,用于平滑電源輸出的波動,減少噪聲干擾。通過選擇合適的電容容量和類型,可以有效地濾除電源中的高頻噪聲,保證電路的穩定工作。

耦合:在信號處理電路中,電容可以作為耦合元件,將不同頻率的信號分離開來。例如,在音頻放大電路中,電容可以將音頻信號與直流偏置電壓分離開來,實現信號的放大和傳輸。

調諧:在無線電通信和廣播電視等領域,電容常被用于調諧電路,實現特定頻率的選擇和放大。通過調整電容的容量和與其他元件的組合,可以實現對特定頻率信號的接收和發射。

儲能:電容還可以作為儲能元件,在需要時釋放能量。例如,在閃光燈、相機等設備中,電容可以儲存電能并在需要時瞬間釋放,提供足夠的能量以實現閃光功能。

五、電容的分類與選型

電容根據結構、材料和工作原理的不同,可分為多種類型,如固定電容、可變電容、電解電容、陶瓷電容等。在選擇電容時,需要根據電路的具體需求,綜合考慮電容的容量、額定電壓、耐溫范圍、ESR(等效串聯電阻)等參數。此外,還需注意電容的封裝形式、引腳間距等物理尺寸,以確保電容能夠正確安裝并與其他元件良好配合。

六、電容的發展趨勢

隨著電子技術的不斷發展,電容作為關鍵元件,也在不斷地進行技術創新和升級。未來,電容的發展將更加注重以下幾個方面:

高性能:提高電容的容量、降低ESR等性能參數,以滿足更高要求的電路應用。

高可靠性:通過改進材料和工藝,提高電容的耐溫、耐壓等性能,確保電容在各種惡劣環境下都能穩定工作。

環保節能:推廣使用環保材料,降低電容的能耗和廢棄物產生,符合可持續發展的要求。

智能化:將電容與傳感器、控制器等元件結合,實現電容的智能感知和調控,提高電路的智能化水平。

電路和電容器

首先講一下電路和電容器。

電路是道路，電荷是車。

如果將一個電路比作馬路的話，電荷的移動就好像車流一樣。

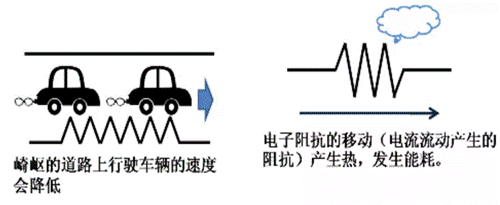

阻抗是崎嶇的道路。

道路凹凸不平的情況下，車的行駛速度雖然會減慢但還是會向目的地前進。在電路中，阻抗會產生熱并發生能耗(焦耳電)。

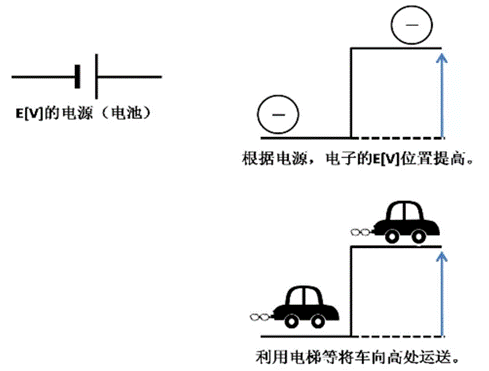

電源(電池)是負載著電位差的裝置。

電源是在兩端連接負載著E[V]電位差的裝置。這與汽車?yán)秒娞?，自?dòng)地向高為t[m]的位置移動是一個道理。

電容器是什么?

接著就來說一說當電源裝上電容器后的情況。

電容器是停車場。

電容器能夠儲蓄電荷。將電路比作成道路的話，電容器就好比停車場。電路正端和負端必定儲蓄著相同的電荷數。

電容有儲存電荷的能力。

電容器能儲存多少的電荷的標準叫做電容值，電容值由(1)式所示。

由(1)式可知，①電極面積S擴大 ②電極間的距離縮短 ③使用誘電率高的材料，可增大容值。

電容的單位是SI單位系的F(法拉)。將1V電壓(電位差)給予某導體，儲存1C(庫倫)的電荷時，電容值為1F。

電容器的工作

電容器儲存的電荷在開關S1為OFF,S2為ON的時候，向負載電流流動。

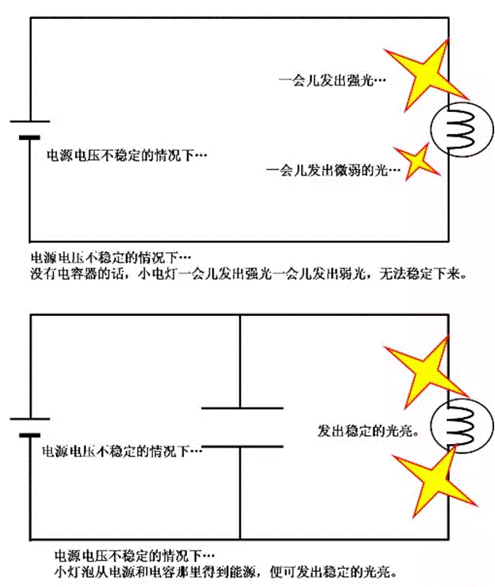

根據電容的狀態，電源電壓不穩定的情況下，穩定的電燈發光。

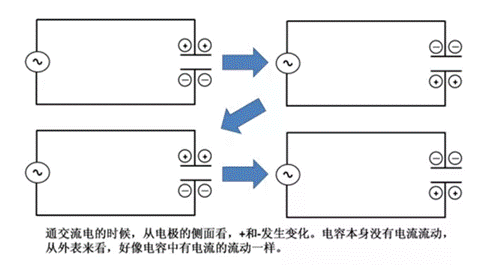

電容阻斷直流電，僅可通交流電。

電容不可通直流電，如果重復充電、放電，在電容中將會反復流動充電電流和放電電流。

這種現象可通過電容的外觀觀察電流是否流經電容。

由于這些特征，使得電路中用到許多電容。

配合它的用途，選擇適合的產品是有必要的。
