嚴格意義上來說，所有的電壓信號都是“差分”的，因為一個電壓總是相對另一個電壓而言。但大部分情況下，我們會把“地”作為電壓基準點，從而測得另一個電壓值，這種信號被稱為單端信號。由于是和“地”做比較，單端信號在PCB上的表現通常只有一根導線。

差分傳輸是一種信號傳輸?shù)募夹g(shù)，區別于傳統的一根信號線一根地線的做法，差分傳輸在這兩根線上都傳輸信號，這兩個信號的振幅相等，相位相差180度。在這兩根線上傳輸?shù)男盘柧褪遣罘中盘枴?

差分信號在PCB上的表現會有兩根導線。來源一般有兩種：1.傳導干擾(傳導噪聲)：主要就是地端電位不穩定帶來干擾，地端電位如果發生抖動，那地端與信號線間的電壓就會不穩定也就是共模電壓不穩定，即產生了共模干擾。若兩根線上的共模干擾電壓不一致，則會使這兩根信號線的差值發生抖動，引起差模干擾。常將信號線做成雙絞線(差分輸入)的原因就是讓兩根信號線的空間位置相對接近，使它們的共模干擾電壓一致從而盡可能的消除差模干擾;2.空間耦合干擾(輻射噪聲)：空間中變化的電磁場在信號線上產生電壓帶來共模和差模干擾。

優點：1.抗干擾能力強：干擾噪聲一般會等值、同時的被加載到兩根信號線上，而其差值為0，即，噪聲對信號的邏輯電平不產生影響;2.能有效抑制電磁干擾(EMI)：由于兩根線靠得很近且信號幅值相等，這兩根線與地線之間的耦合電磁場的幅值也相等，同時他們的信號極性相反，其電磁場將相互抵消，因此對外界的電磁干擾也小;3.時序定位準確：差分信號的接收端是兩根線上的信號幅值之差發生正負跳變的點作為判斷邏輯0/1跳變點的。而普通單端信號以閾值電壓作為信號邏輯0/1的跳變點，受閾值電壓與信號幅值電壓之比的影響較大，不適合低幅度的信號。

缺點：若電路板的面積非常緊張，單端信號可以只有一根信號線，地線走地平面，而差分信號一定要走兩根等長、等寬、緊密靠近、且在同一層面的線。這樣的情況常常發生在芯片的管腳間距很小，以至于只能穿過一根走線的情況下。

差分信號與單端信號走線的基本概念和區別如下?：

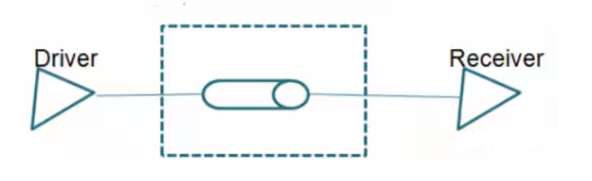

單端信號走線

單端信號是指使用一根信號線和一根參考線(通常是地線)進行信號傳輸。單端信號的參考端是地端，信號通過計算信號端口和地端的電平差來獲取。單端信號的優點是簡單、成本低，適合低頻信號傳輸。然而，單端信號的抗干擾能力較差，容易受到外界噪聲的影響?12。

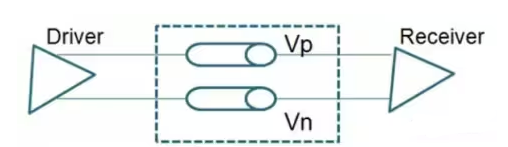

差分信號走線

差分信號傳輸技術使用兩根線同時傳輸信號，這兩根線的信號振幅相等但相位相反。差分信號的接收端通過比較這兩根線上信號的差值來判斷邏輯狀態。差分信號的優點包括：

?抗干擾能力強?：由于兩根線上的信號相互耦合，外界噪聲會同時影響兩根線，因此差分信號對共模噪聲具有很好的抑制作用。

?能有效抑制電磁干擾(EMI)?：兩根信號線極性相反，它們對外輻射的電磁場可以相互抵消，減少對外部環境的干擾。

?時序定位準確?：差分信號的開關變化位于兩個信號的交點，受工藝和溫度影響小，適合低幅度信號的電路?12。

應用場景和優缺點比較

?單端信號?適用于低頻信號傳輸，成本低，布線簡單。缺點是抗干擾能力差，容易受到外界噪聲的影響。

?差分信號?適用于高頻信號傳輸，抗干擾能力強，能有效抑制EMI，時序定位準確。缺點是需要兩根等長、等寬、緊密靠近的走線，布線復雜且成本較高?12。

差分信號和普通的單端信號走線相比，最明顯的優勢體現在以下三個方面：

抗干擾能力強，因為兩根差分走線之間的耦合很好，當外界存在噪聲干擾時，幾乎是同時被耦合到兩條線上，而接收端關心的只是兩信號的差值，所以外界的共模噪聲可以被最大程度抵消。

能有效的抑制EMI，同樣的道理，由于兩根信號的極性相反，他們對外輻射的電磁場可以相互抵消，耦合的越緊密，泄放到外界的電磁能量也越少。

時序定位精確，由于差分信號的開關變化是位于兩個信號的交點，而不像普通單端信號依靠高低兩個閾值電壓判斷，因而受工藝，溫度的影響小，能降低時序上的誤差，同時也更適合于低幅度信號的電路。目前流行的LVDS就是指這種小振幅差分信號技術。

差分信號與單端信號的區別

單端信號指的是用一個線傳輸?shù)男盘?，一根線沒參考點怎么會有信號呢?參考點就是地啊。也就是說，單端信號是在一跟導線上傳輸?shù)呐c地之間的電平差。那么當你把信號從A點傳遞到B點的時候，有一個前提就是A點和B點的地電勢應該差不多是一樣的。

差分信號指的是用兩根線傳輸?shù)男盘?，傳輸?shù)氖莾筛盘栔g的電平差。當你把信號從A點傳遞到B點的時候，A點和B點的地電勢可以一樣也可以不一樣，但是A點和B點的地電勢差有一個范圍，超過這個范圍就會出問題了。

一個差分信號是用一個數值來表示兩個物理量之間的差異。從嚴格意義上來講，所有電壓信號都是差分的，因為一個電壓只能是相對于另一個電壓而言的。在某些系統里，系統地被用作電壓基準點。當?shù)禺斪麟妷簻y量基準時，這種信號規劃被稱之為單端的。我們使用該術語是因為信號是用單個導體上的電壓來表示的。

另一方面，一個差分信號作用在兩個導體上。信號值是兩個導體間的電壓差。盡管不是非常必要，這兩個電壓的平均值還是會經常保持一致。我們用一個方法對差分信號做一下比喻，差分信號就好比是蹺蹺板上的兩個人，當一個人被蹺上去的時候，另一個人被蹺下來了 - 但是他們的平均位置是不變的。繼續蹺蹺板的類推，正值可以表示左邊的人比右邊的人高，而負值表示右邊的人比左邊的人高。0 表示兩個人都是同一水平。這兩個蹺蹺板用一對標識為V+和V-的導線來表示。當V+》V-時，信號定義成正極信號，當V+《V-時，信號定義成負極信號。
