您是否厭倦了摸索多個工具只是為了檢查led和測試電路連續性?

介紹:

當使用電子產品時，擁有合適的工具是必不可少的。無論您是測試LED還是檢查電路連續性，這款DIY 2合1 LED測試儀和連續性測試儀是任何電子愛好者的緊湊而有用的工具。

本項目將兩個功能整合到一個設備中：

1. LED測試模式-允許您快速測試LED并檢查其亮度和極性。

2. 連續性測試儀模式-通過聲音蜂鳴器幫助驗證電氣連接并檢測開路或短路。

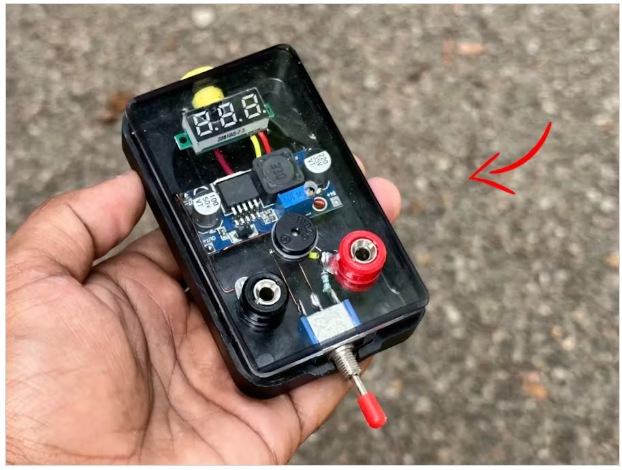

該器件使用XL6009升壓轉換器提供可調電壓，撥動開關在模式之間切換，香蕉插座方便探頭連接。它被安置在一個改裝的充電器外殼與丙烯酸面板，使其成為一個便攜式和耐用的工具。

步驟1：準備亞克力板材

在第一張圖中，兩只手拿著一張透明的丙烯酸片。薄片干凈、清晰，上面有藍色的小標記，指示鉆孔的位置。這一步包括：

?選擇和切割亞克力板所需的尺寸。

?使用標記標記精確的鉆孔點，以確保正確對齊。

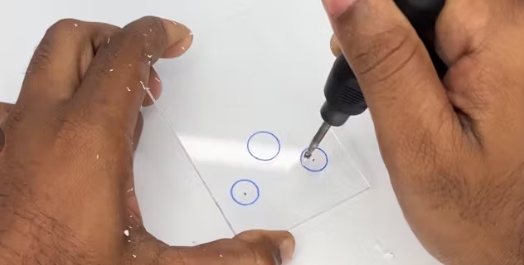

第二步：鉆導孔

在第二幅圖中，正在使用旋轉工具(如Dremel)在丙烯酸片上鉆孔。預先標記的點用作指南。這一步包括：

?固定亞克力板以防止移動。

?在擴大之前，要小心地鉆小先導孔。

?確保鉆孔光滑干凈，防止出現裂縫。

1. 準備小組：

?亞克力面板上有預先鉆孔的香蕉插座。

?正在使用兩個香蕉插座，一個紅色(正極)，一個黑色(負極)。

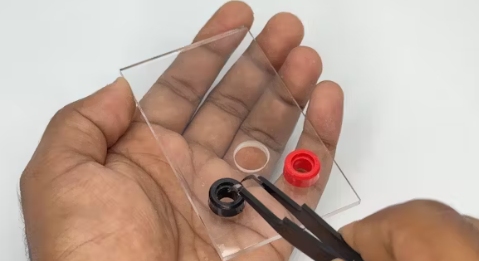

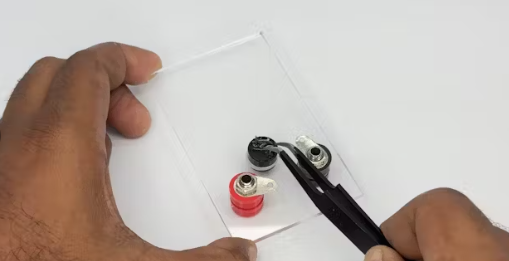

2. 插入香蕉插座：

?將香蕉插座(紅色和黑色)的塑料絕緣部分放入亞克力板的相應孔中。

?正在使用鑷子將黑色絕緣環放入其孔中，以確保安全配合。

3. 定位檢查:

?在使用螺母固定之前，請確保插座在面板上的位置正確。

正在使用9V蜂鳴器作為連續性測試的聲音指示器。

在LED測試模式下，開關連接電路，以一種控制電壓和電流的方式提供給被測LED。2.2KΩ電阻器將電流限制在安全水平，防止損壞LED。當一個LED被放置在測試端子之間時，如果它工作正常，它就會亮起。這種設置確保了不同顏色和額定電壓的led可以安全地進行測試。

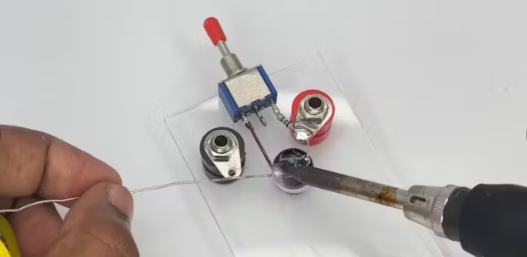

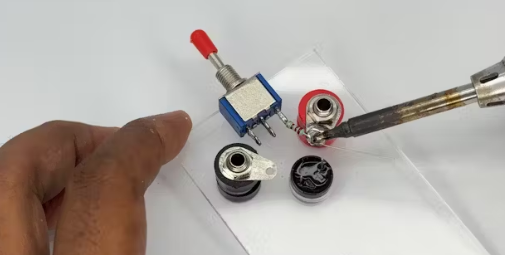

并將撥動開關的一側連接到蜂鳴器的-ve端子

?XL6019模塊具有穩壓功能，提供穩定的輸出電壓。

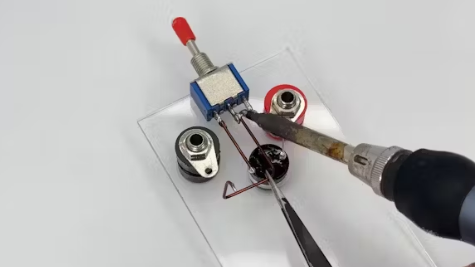

?模塊的正輸出連接到撥動開關的中心支腿。

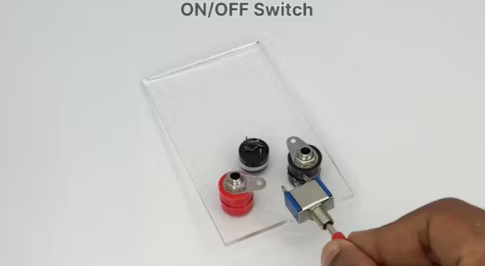

?撥動開關通常有三個端子：

?中心支腿(公共端子)—這是輸入，從XL6019模塊接收電源。

?左端-連接到一個輸出(例如，連續性測試儀)。

?右端-連接到另一個輸出(例如，LED測試儀)。

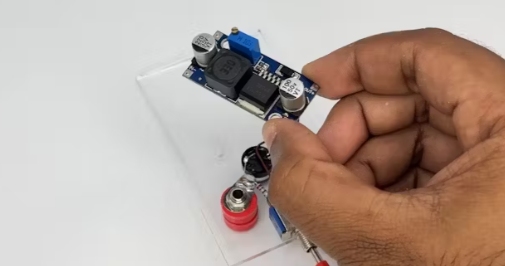

XL6019模塊是一個DC-DC升壓/降壓轉換器，可以根據電路要求增加或降低輸入電壓。它是一種高效率的開關穩壓器，能夠處理高達5A電流，在5V至40V的寬輸入電壓范圍內工作，同時提供可調的輸出電壓。

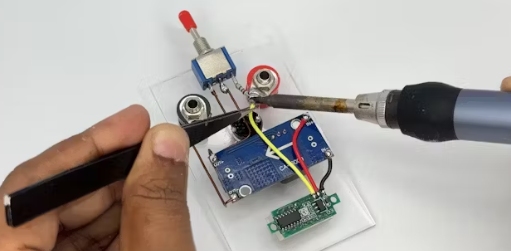

你用了一個迷你的3線電壓表來顯示電路中的電壓。下面是你如何連接它的詳細解釋：

迷你三線電壓表的連接方法：

1. 紅色導線(電源輸入)：

?連接到XL6009模塊的輸入端。

?這為電壓表提供電源，使其能夠工作。

2. 黑線(接地)：

?連接到XL6009模塊的GND。

?這就完成了電壓表的電源電路。

3. 黃線(電壓檢測)：

?連接到正極香蕉插座。

?這允許電壓表測量和顯示香蕉插座上的電壓。

?你拿了一個舊的充電器外殼，可能是因為它為你的組件提供了一個緊湊而封閉的外殼。

?外殼有助于保護電路免受灰塵和損壞，同時使其成為便攜式工具。

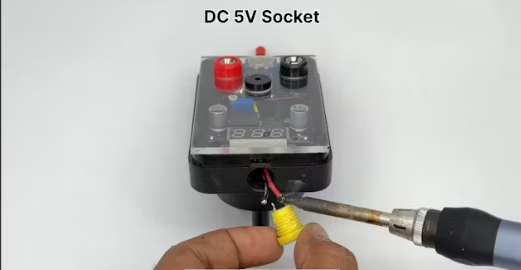

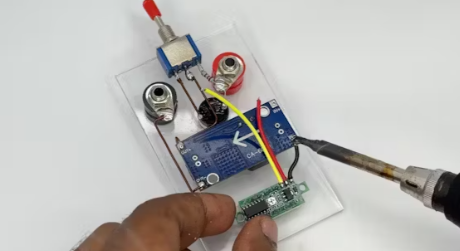

要為XL6019 DC-DC升壓轉換器供電，您需要使用Type-C插座作為輸入電源。以下是如何正確焊接和連接它：

1. 識別Type-C插座引腳

標準的USB Type-C插座有多個引腳，但要為XL6019供電，您主要需要：

?VCC (5V或更高，取決于源)→電源輸入

?GND(地)→公共地

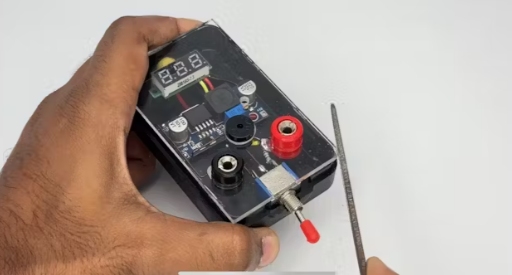

為了在亞克力板上達到干凈和拋光的效果，你要用銼刀把四面都磨平。以下是正確的做法：

1. 選擇正確的文件

?用平面銼削直邊。

?建議使用細齒銼，以避免壓克力材料碎裂。

2. 固定亞克力板

?將丙烯酸樹脂放在穩定的表面上。

?如果需要，在歸檔時使用夾子固定。

3. 銼邊

?將文件與邊緣保持一個輕微的角度。

?施加光和均勻的壓力，在一個方向移動文件(而不是前后)，以防止粗糙。

?在亞克力板的四面重復此過程。

4. 最后一筆

?銼制后，使用砂紙(400-600粒)使表面更光滑。

?用干凈的布擦拭邊緣，以清除灰塵。

電位器(帶一個小螺絲的藍色元件)控制輸出電壓。

?它通常是一個多轉類型，這意味著你需要旋轉它幾次微調。

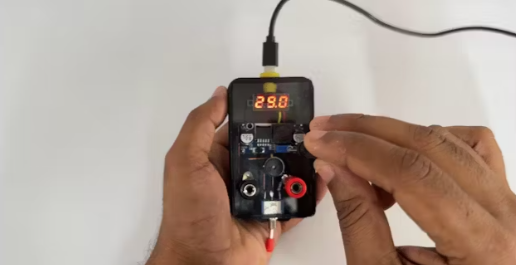

. 將輸出電壓調整為29V

?使用小螺絲刀順時針旋轉電位器以增加電壓。

?逆時針旋轉以降低電壓。

?轉動時，觀察電壓表的讀數。

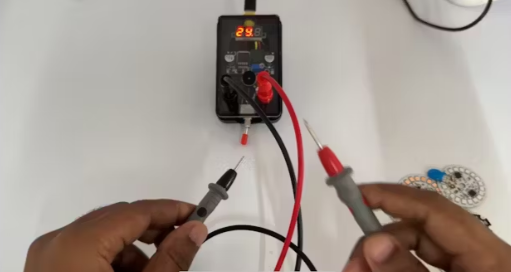

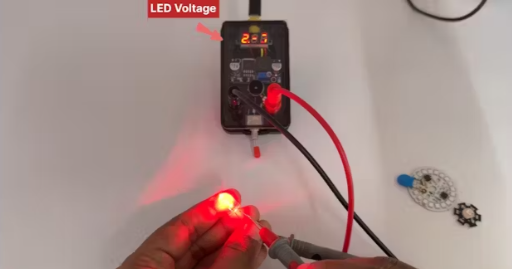

將撥動開關撥到右側后，設備切換到LED測試儀模式。在這種模式下，輸出電壓是可調節的，允許您測試所有類型的led，包括標準，大功率和SMD led。

將撥動開關設置到左側后，該設備在LED測試儀模式下運行，允許您使用預設的電壓和限流電阻安全地測試LED。當開關向右翻轉時，該工具作為連續性測試儀，幫助檢查電路中的電氣連接。在連續模式下，當檢測到完整電路時，蜂鳴器發出聲音，確認路徑閉合。這種二合一的功能使該工具具有通用性，可以使用單個緊湊的設備進行LED測試和連續性檢查。

本文編譯自hackster.io
