半導體產業中的核心材料變遷，是科技史上一個很有趣的演化過程。被稱為半導體教父的張忠謀博士，最先加入TI，從事的便是數年間的鍺材料的晶體管研發工作。后來才升任為硅片部的總經理。而后升任職于集成電路部門的掌門人。

從鍺到硅，從晶體管到集成電路——半導體產業真正進入“芯片時代”

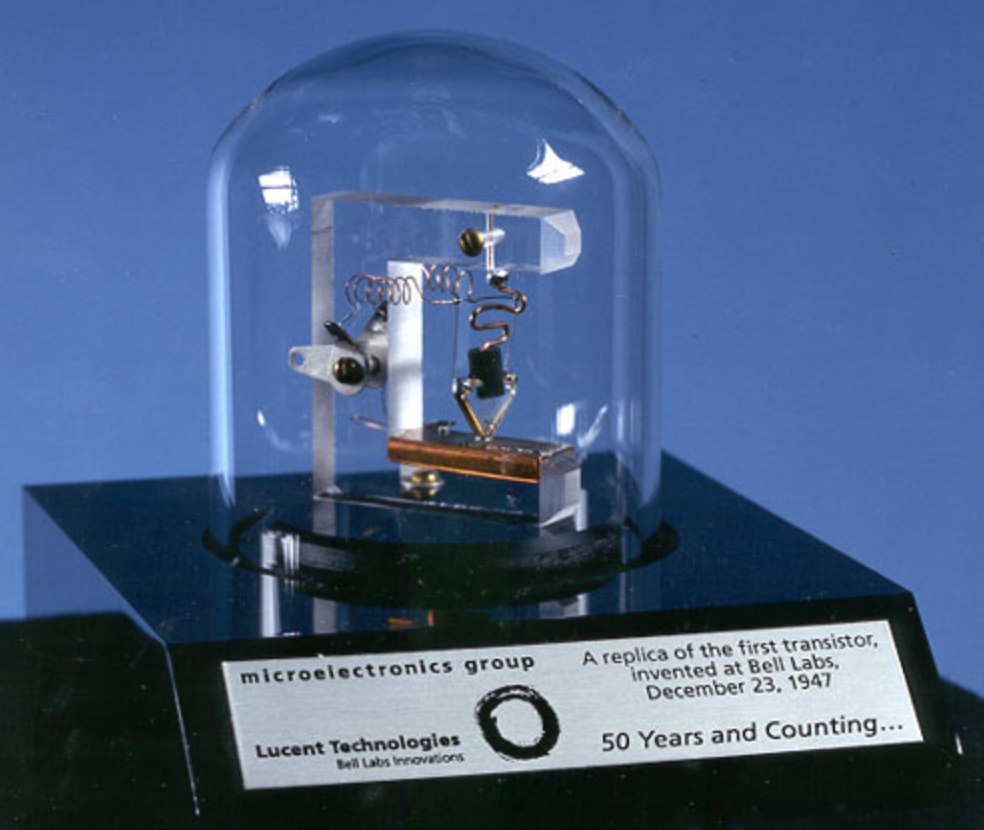

在早期的半導體發展中，鍺確實是主角。20世紀40年代末，貝爾實驗室的科學家們發明了晶體管的時候，用的就是鍺。為什么選鍺呢？因?yàn)樗?dāng)時是個好選擇：鍺的電子遷移率高，能讓電流傳導更順暢，而且提煉技術也相對成熟。1947年，約翰·巴丁和沃爾特·布拉頓在一個點接觸式鍺器件上實現了晶體管效應，世界上第一個點接觸晶體管（point-contact transistor）誕生，用的是鍺材料，那一刻可以說開啟了現代電子革命。

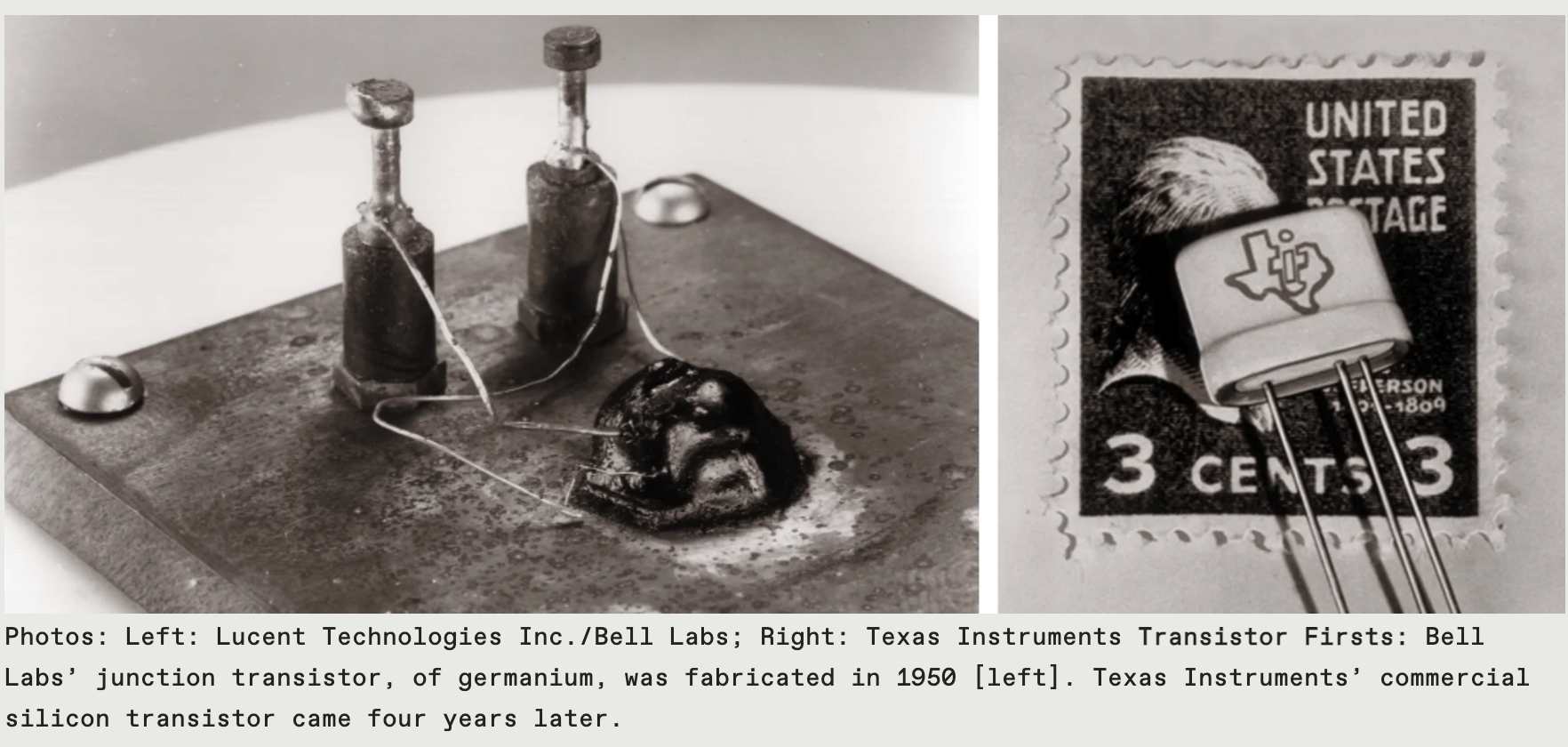

但鍺的問題很快就暴露出來了。首先，它對溫度很敏感，高溫下性能會下降，這對需要穩定運行的電子設備來說是個麻煩。它具有低帶隙（0.67 電子伏特，而硅為 1.12 eV），這是將電子從原子中敲入導帶所需的能量。因此，由這種銀色元件制成的晶體管具有更高的漏電流：隨著溫度的升高，它們微妙平衡的結點實際上被淹沒在成群結的自由電子海洋中。高于約 75 °C，鍺晶體管完全停止工作。其次，鍺資源稀缺，成本也高。而硅呢，雖然一開始提煉純度不夠，但隨著技術進步，到1950年代，科學家發現硅不僅更穩定、耐高溫，而且地球上硅的儲量豐富得多——畢竟沙子主要成分就是二氧化硅。于是，硅開始嶄露頭角。1954年，德州儀器（TI）的工程師戈登·蒂爾用硅做出了第一個商用晶體管，從那以后，硅逐漸取代鍺，成為半導體產業的主流材料。

再說晶體管和集成電路的故事。晶體管剛發明時，簡直是個奇跡。它比真空管小得多、耗電少、壽命長，徹底改變了電子設備的面貌。但單個晶體管的功能畢竟有限，當時電子設備依賴大量分立元件（如晶體管、電容、電阻），通過手工焊接連接，不僅笨重且容易出錯。比如，1950年代的計算機，雖然比真空管時代進步了，但仍然像個龐然大物。如何將多個元件集成到一個單元，成為行業內的迫切需求。

到了1958年，事情有了轉機。德州儀器的杰克·基爾比和飛兆的羅伯特·諾伊斯幾乎同時提出了“集成電路”（IC）的概念。

那是1958年夏天，TI的工程師杰克·基爾比（Jack Kilby）提出了一個大膽的想法：將多個電子元件集成在一塊半導體材料上，而不是分開制造再連接?；鶢柋犬?dāng)時剛加入TI不久，公司正值暑期休假，他獨自在實驗室工作。9月12日，他用鍺片成功演示了第一個集成電路原型——一個簡單的振蕩器。這塊電路包含晶體管、電容和電阻，全部刻在一小塊鍺上，用細金線連接。他的設計雖然粗糙（比如需要外部連線），但證明了集成多個功能的可能性。TI在1959年2月6日為這項發明申請了專利（美國專利號3,138,743）。

幾乎與此同時，F(xiàn)airchild Semiconductor 的羅伯特·諾伊斯（Robert Noyce）也在思考類似的問題。諾伊斯是 Fairchild Semiconductor 的聯合創始人之一，該公司由“八叛逆”于1957年創立，專注于硅技術。1958年下半年，諾伊斯提出了一種改進方案：不僅將元件集成在一塊硅片上，還通過平面工藝（Planar Process）用光刻技術制作連接線路，避免了基爾比設計中手工連線的不足。1959年1月23日，諾伊斯在筆記本中記錄了這一想法，7月30日，F(xiàn)airchild Semiconductor 正式提交專利申請（美國專利號2,981,877）。諾伊斯的平面工藝后來成為現代集成電路制造的基礎。

·TI（基爾比）：1958年9月12日首次演示，1959年2月6日申請專利。

·Fairchild Semiconductor（諾伊斯）：1958年下半年構思，1959年7月30日申請專利。

盡管基爾比的演示比諾伊斯的專利申請?jiān)缌藥讉€(gè)月，但兩人的工作是獨立完成的，且各有側重：基爾比驗證了集成概念，諾伊斯完善了制造工藝。

TI和 Fairchild Semiconductor 的發明引發了長達十年的專利糾紛。1960年代，雙方公司對簿公堂，最終在1969年達成和解，同意交叉授權專利。學術界和工業界后來達成共識：基爾比和諾伊斯共同奠定了集成電路的基礎。2000年，基爾比因發明集成電路獲諾貝爾物理學獎（諾伊斯已于1990年去世，無法共同獲獎），但諾伊斯的貢獻也被廣泛認可。

所謂英雄所見略同，德州儀器（TI）與 Fairchild Semiconductor 在1958年分別但幾乎同時發明集成電路（IC）的歷史。這段歷史確實是電子技術發展中的關鍵時刻，充滿了創新與競爭。

集成電路的厲害之處在于，它把晶體管、電阻、電容這些零件微縮并集成在一小塊芯片上，不但省空間，還提高了可靠性。從此，電子設備的復雜度可以指數級增長，而體積卻越來越小。

為什么晶體管會被集成電路取代呢？簡單來說，需求推動了技術進步。1960年代，航天、軍工、計算機這些領域需要更強大、更小型化的電子系統，單個晶體管拼湊的電路已經跟不上節奏了。集成電路的出現完美解決了這個問題。到了1971年，英特爾推出第一款微處理器4004，里面有2300個晶體管集成在一塊芯片上，這標志著電子產業正式進入“芯片時代”。

所以，這段故事的核心就是技術迭代和實用性的博弈。鍺輸給了硅，是因?yàn)楣韪€(wěn)定、更便宜；晶體管讓位給集成電路，是因?yàn)楹笳吣軡M足人類對計算能力和小型化的更高追求。1950 年代中期是從鍺到硅的關鍵變化。事實證明，半導體材料的這種轉變對于該設備作為當今幾乎所有集成電路的基本構建塊的光明未來至關重要。因?yàn)殒N，簡單地說，根本無法勝任這項任務。這一路走來，每一步都是科學家和工程師們?cè)诓牧稀⒐に嚭驮O(shè)計上的突破，才有了今天我們手里的智能手機和電腦。

后硅時代，“硅+新材料”的混合模式，開啟集成電路產業新篇章

硅之后的繼任者，這個問題很有前瞻性！目前來看，硅依然是半導體產業的主宰，集成電路的核心材料仍然離不開它。不過，隨著技術逼近物理極限，科學家和工程師們已經在探索“后硅時代”的可能性。接下來，讓我們給你講講硅的現狀和可能的繼任者，聊聊這個故事的下一章。

硅的極限在哪里？

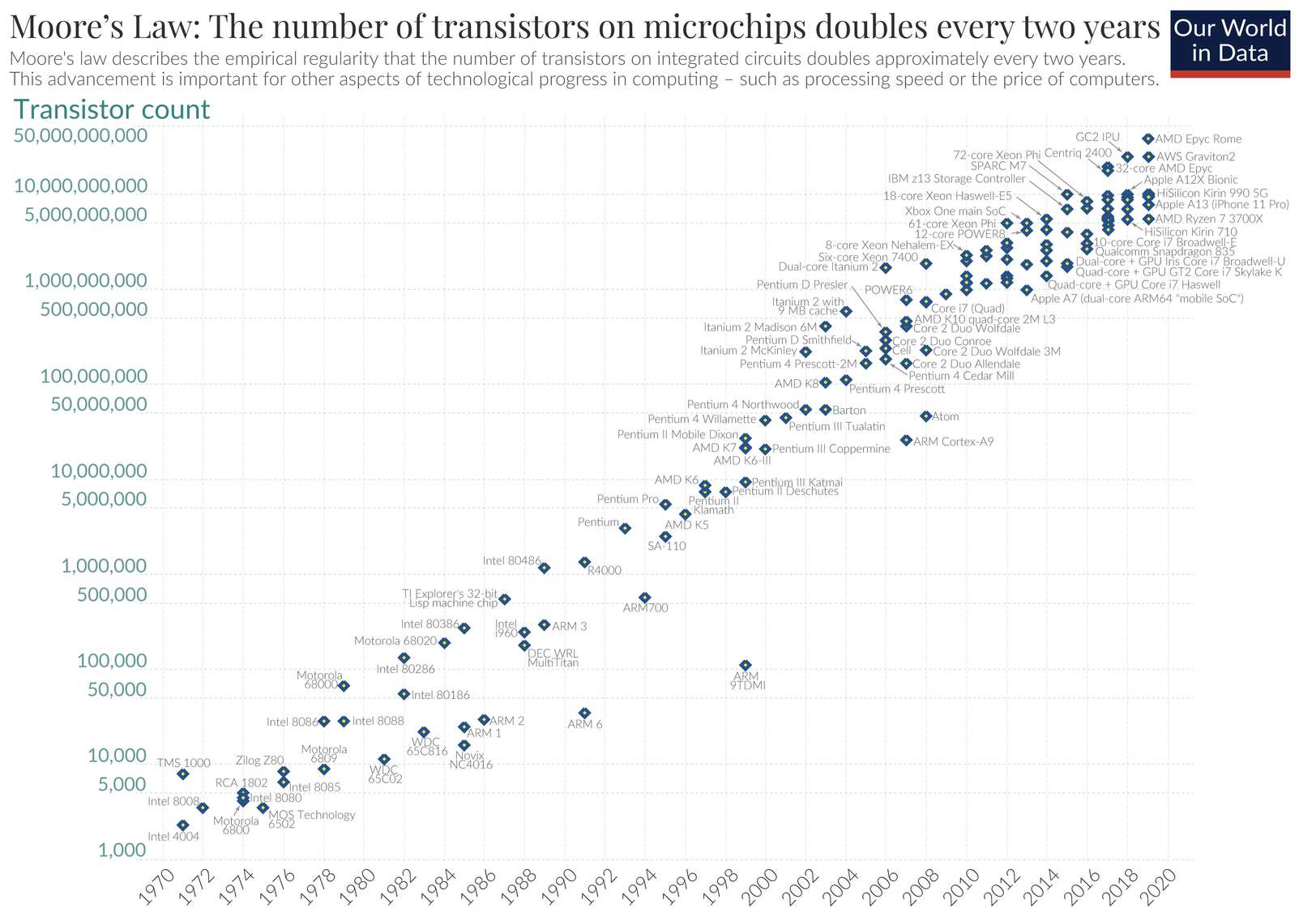

硅的統治地位已經持續了幾十年，尤其是在摩爾定律（Moore’s Law）的推動下，晶體管數量每18-24個月翻倍，芯片性能不斷提升。但現在，硅基技術開始遇到瓶頸。晶體管的尺寸已經縮小到幾納米級別（比如2025年的主流工藝可能是2納米甚至更?。?，這么小的尺度下，量子效應和熱效應變得難以忽視。電子會“漏”出去，功耗和散熱問題也越來越嚴重。簡單來說，硅的物理特性限制了它繼續微縮的空間，成本和復雜度也在飆升。所以，大家開始尋找替代者。

那么可能的繼任者有哪些呢？目前有幾個候選材料和方向在半導體領域嶄露頭角，雖然它們還沒完全取代硅，但已經展現出潛力：

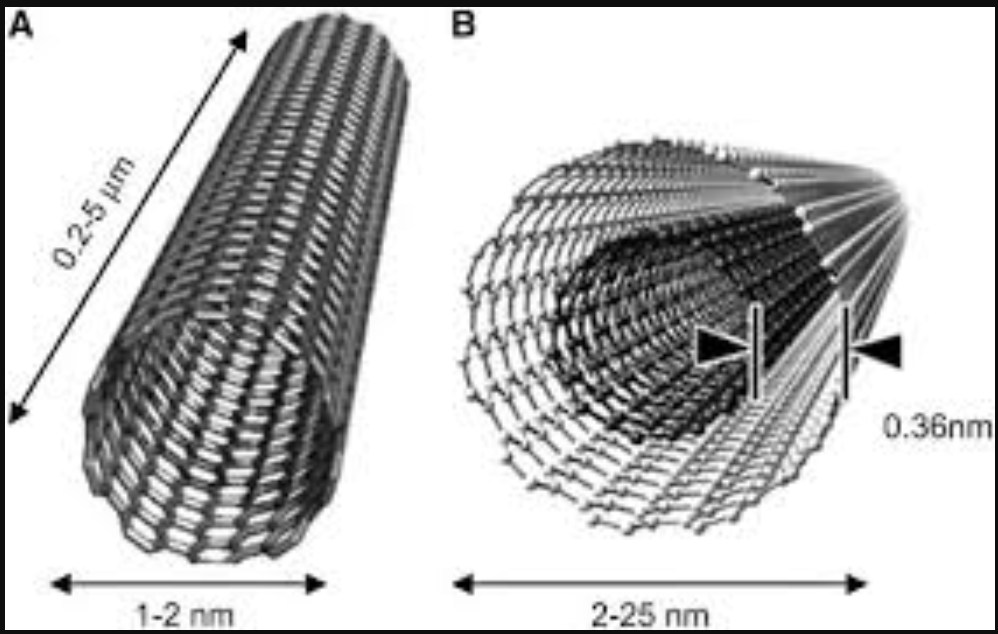

碳基材料：石墨烯和碳納米管石墨烯是單層碳原子構成的材料，導電性極強，電子遷移率比硅高得多，幾乎是“夢幻材料”。2004年它被發現后，引發了無數研究熱情。碳納米管則是石墨烯卷成的管狀結構，也有類似的優勢。它們的潛力在于，能做出比硅更小、更快的晶體管，同時散熱更好。但問題在于，石墨烯缺乏自然的“帶隙”（bandgap），這意味著它很難像硅一樣開關電流，做成邏輯電路有難度?？茖W(xué)家們正在嘗試通過化學改性或與其他材料結合來解決這個問題。如果成功，石墨烯或碳納米管可能在未來十年內嶄露頭角，尤其是在高性能計算領域。

化合物半導體：砷化鎵（GaAs）和氮化鎵（GaN）砷化鎵比硅有更高的電子遷移率，早就用在高速器件上，比如射頻芯片和光電子設備（激光器、LED）。氮化鎵則因耐高溫和高電壓特性，在功率電子領域（如電動車、充電器）越來越受歡迎。不過，這些材料的制造成本比硅高，工藝也不如硅成熟，所以它們更多是“補位選手”，在特定領域挑戰硅，而不是全面取代。

二維材料：過渡金屬二硫化物（TMDs）像二硫化鉬（MoS?）這樣的二維材料，是繼石墨烯之后的新寵。它們比硅薄得多，有天然帶隙，適合做超小型晶體管。研究表明，這種材料在1納米以下的尺度仍然能保持性能，非常適合未來的極限微縮芯片。挑戰在于，生產工藝還不成熟，大規模量產的難度很大。

量子計算和光子芯片除了材料替換，還有人跳出傳統晶體管的框架，探索全新技術。比如量子計算用量子比特取代傳統晶體管，谷歌和IBM在這方面已經取得進展；光子芯片則用光信號代替電信號，傳輸速度更快，能耗更低。這些技術如果成熟，可能直接顛覆硅基體系，而不是簡單替換材料。

短期內（未來10-20年），硅不會輕易退位。產業已經圍繞硅建立了完整的生態鏈，從晶圓廠到設計工具，投資巨大。下一階段可能是“硅+新材料”的混合模式，比如在硅基芯片上集成砷化鎵或二維材料，逐步過渡。長期來看，石墨烯和二維材料可能是最有希望的繼任者，因?yàn)樗鼈兡苎永m(xù)微縮趨勢，同時提升性能。但如果量子計算或光子技術率先突破，那就可能是另一場革命，不僅僅是材料的更替，而是計算方式的徹底改變。

2025年的今天，硅依然占據主導，但新材料的研發如火如荼。比如，臺積電和英特爾都在實驗2納米以下的工藝，嘗試引入新材料；IBM已經展示了基于碳納米管的晶體管原型；我國也在氮化鎵和二維材料上有不少突破?？梢哉f，后硅時代的種子已經種下，但誰能接棒，還得看技術成熟度和市場接受度。

所以，硅的繼任者還沒完全浮出水面，但這場接力賽已經開始了。
