1.概述

本文將以 MYIR的 MYC-LD25X核心模塊及MYD-LD25X開發平臺為例，講解如何使用 STM32CubeMX 來實現Developer package最小系統和外設資源的配置。

更多介紹請關注上一期介紹

TF-A的啟動(接上一期)

進入到FIP_artifacts目錄下

部署到開發板燒寫環境（部署前請確認板子上電，串口線以及 USB 線正確連接）：

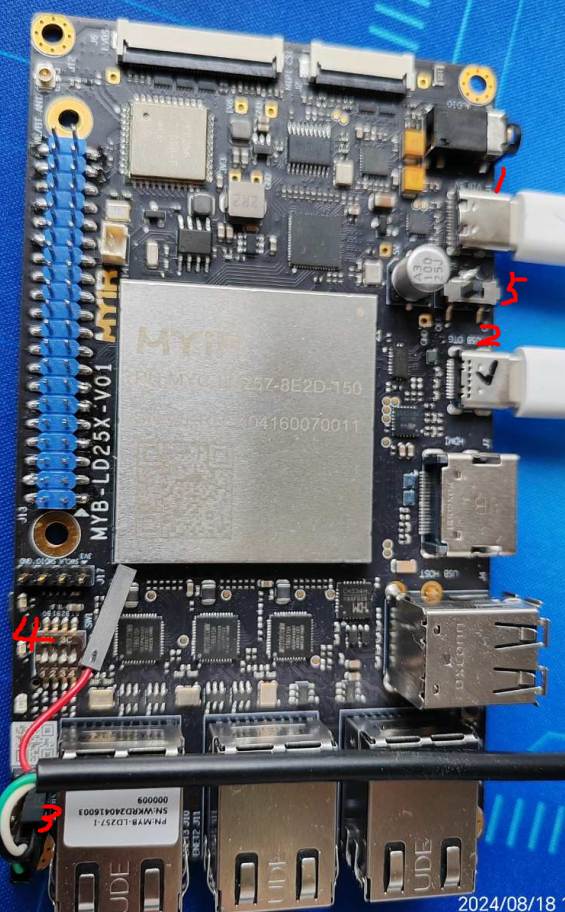

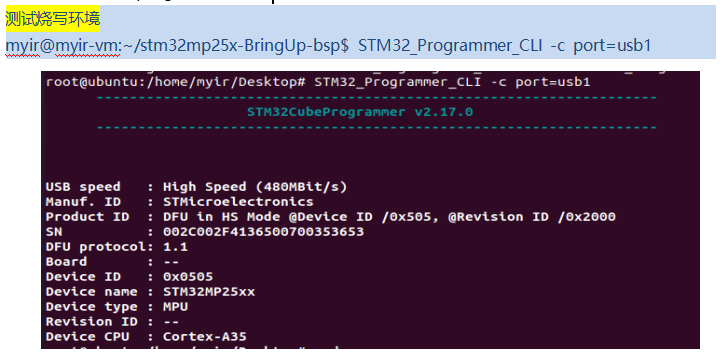

將開發板撥碼開關全部設置為0，接上USBOTG和電源，上電，測試連接環境

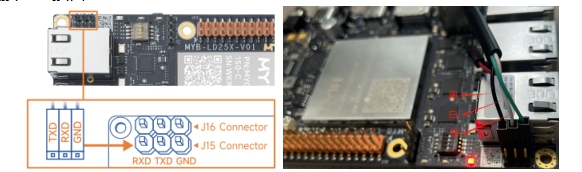

串口線連接J15接口:

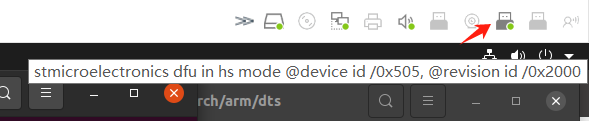

手動連接虛擬機

配置STM32cubeprogrammer環境

注意：如無法輸入此命令，客戶重新配置環境變量

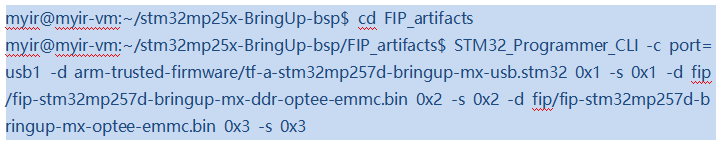

使用下列命令進行TF-a USB下載模式

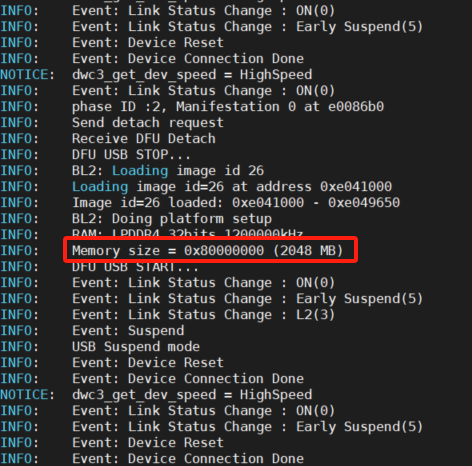

成功啟動。

Optee-OS和Uboot啟動

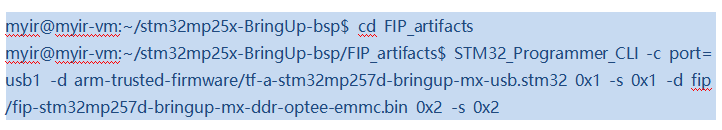

使用下列命令進行FIP文件的燒寫和啟動

注：執行該命令時板卡重新上下電。

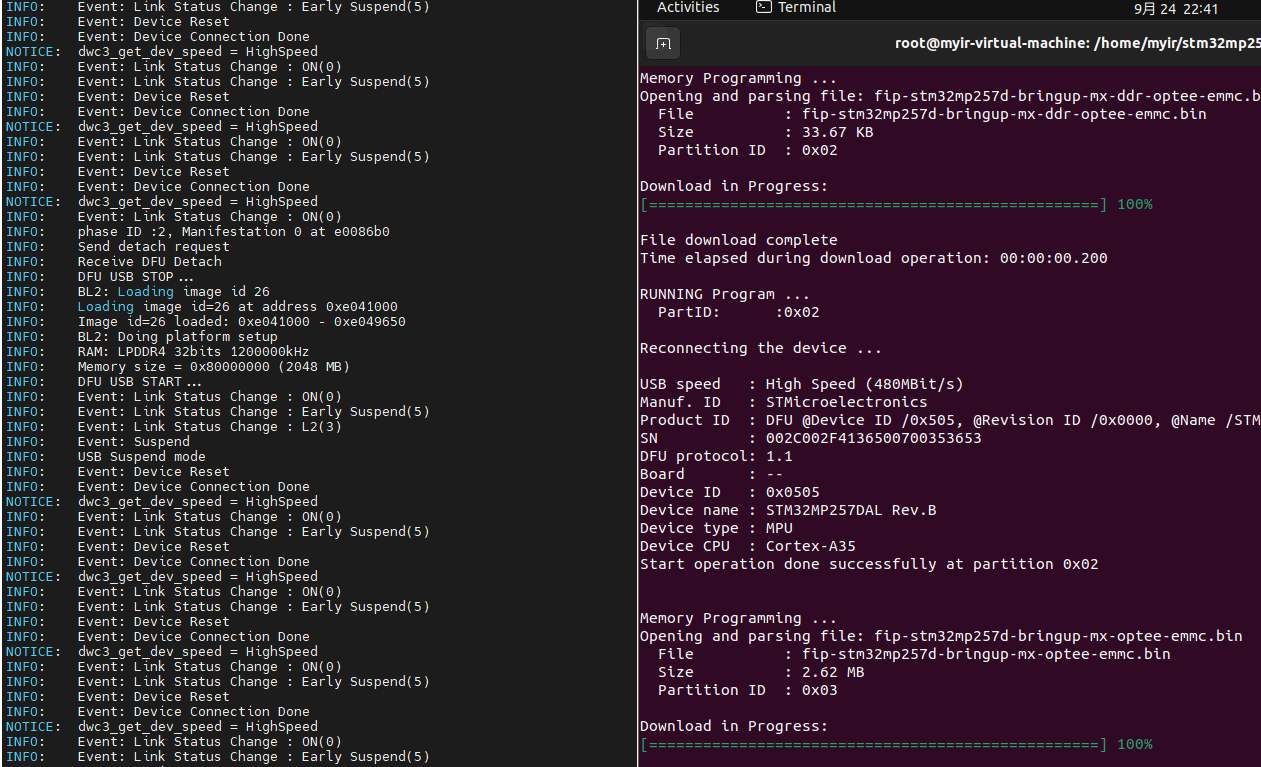

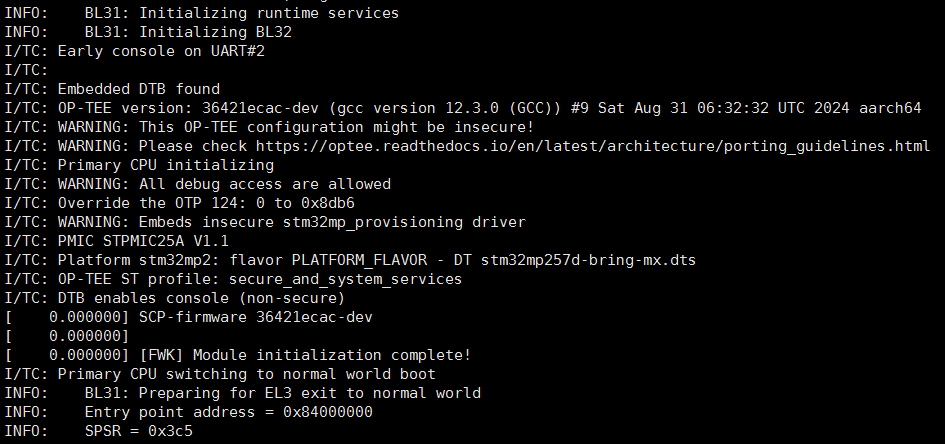

將生成的fip寫到板子上，可以看到串口輸出的optee-os的啟動log如下：

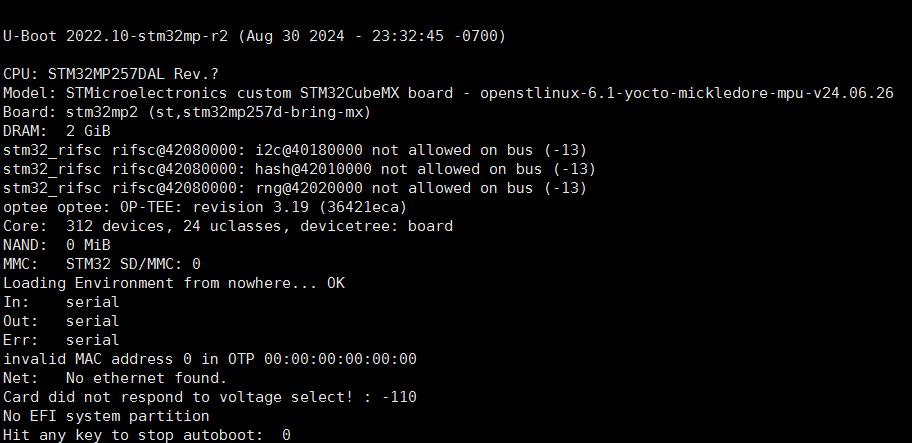

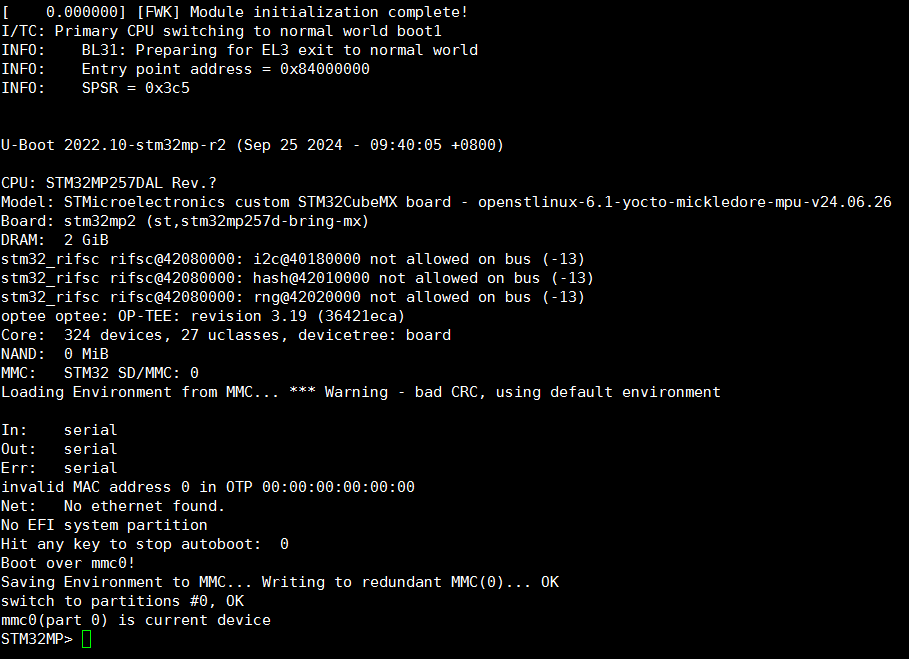

uboot的啟動log如下

eMMC燒錄與啟動

TF-a和fip文件燒錄emmc

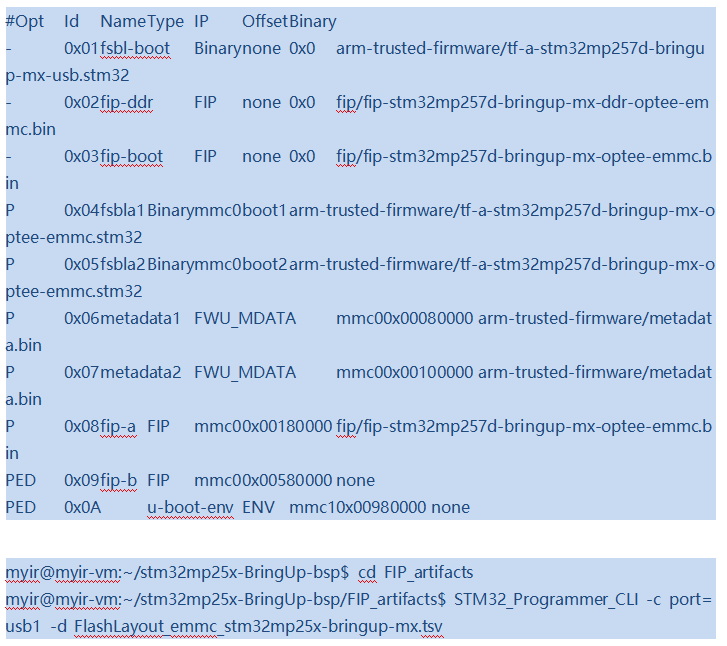

在FIP_artifacts文件夾下創建一個tsv后綴的文件，命名：FlashLayout_emmc_stm32mp25x-bringup-mx.tsv填入如下內容。注意：這個TSV文件未定義內核和內核之后的內容

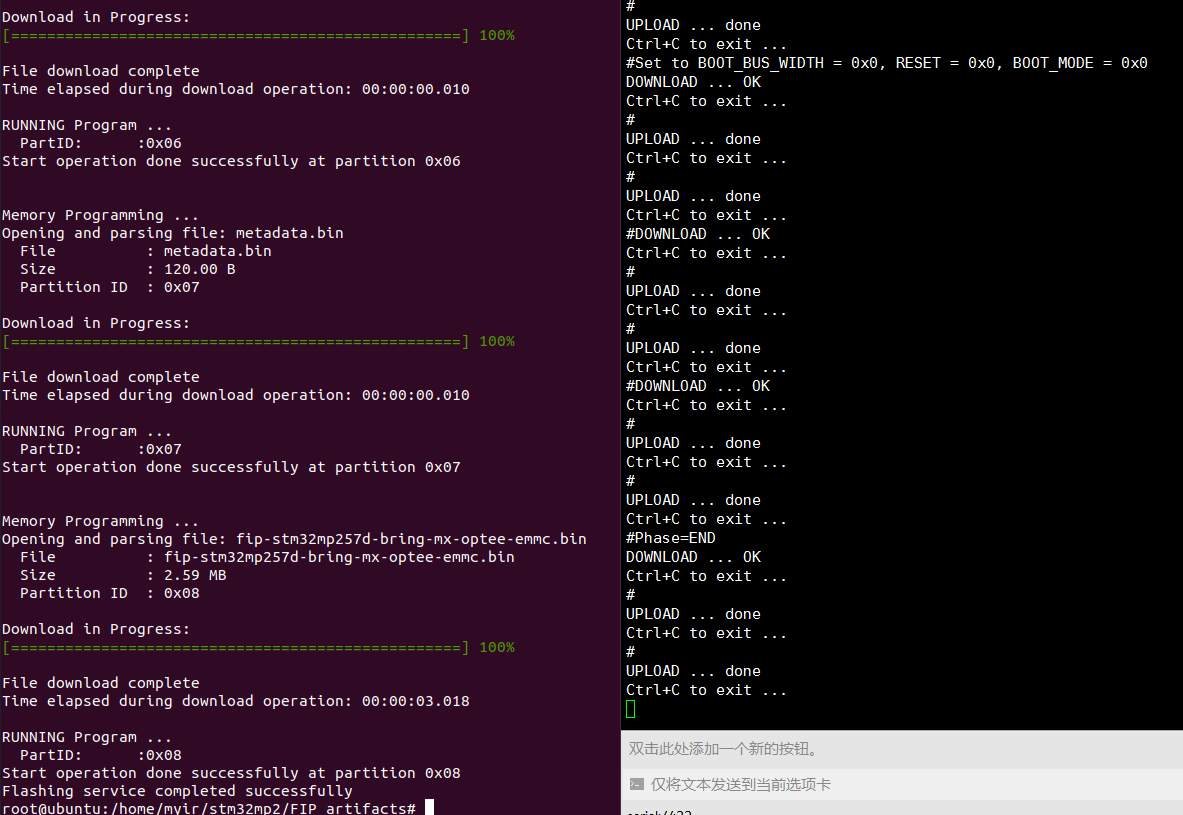

刷寫log如下所示：

切換到emmc啟動

斷電，將撥碼開關切換到B0~B3（0 1 0 0）模式，重新上電即可emmc啟動，啟動log如下

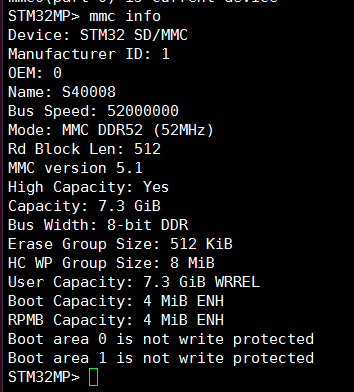

可在uboot終端下進行操作，如獲取emmc信息命令mmc info

系統的整體燒錄和啟動

由于時間原因，編譯整個內核代碼和文件系統需要的時間很多，我們就先體驗下整個系統的燒錄和啟動過程，后續可以查閱米爾的軟件開發資料來詳細了解Linux系統的啟動過程。

在下載包里已經存在培訓資料包里的myir-image-full文件夾里，使用STM32CubeProgrammer加載FlashLayout_emmc_myb-stm32mp257x-2GB-optee.tsv文件，后續的操作步驟在前面章節已經學會。

燒錄時間較長（預計15分鐘），完成后切換啟動撥碼開關到eMMC啟動方式，即可上電進入整個Linux系統。
