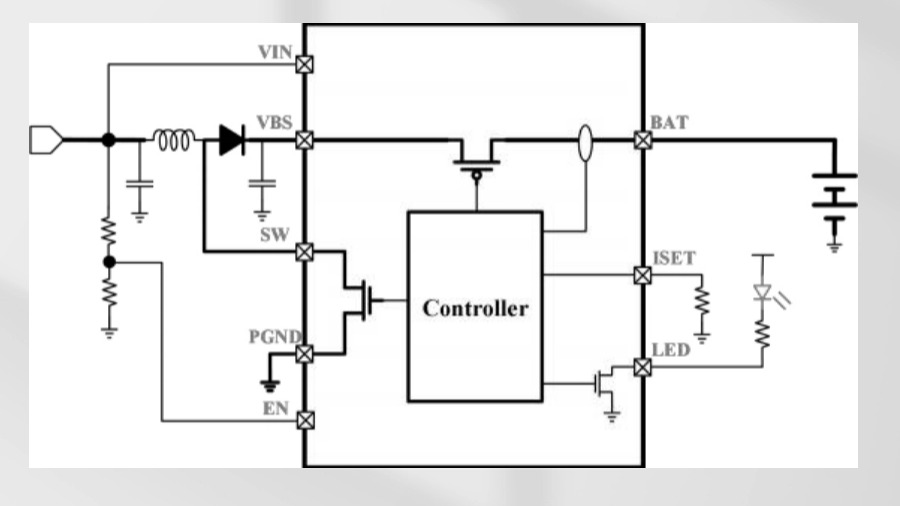

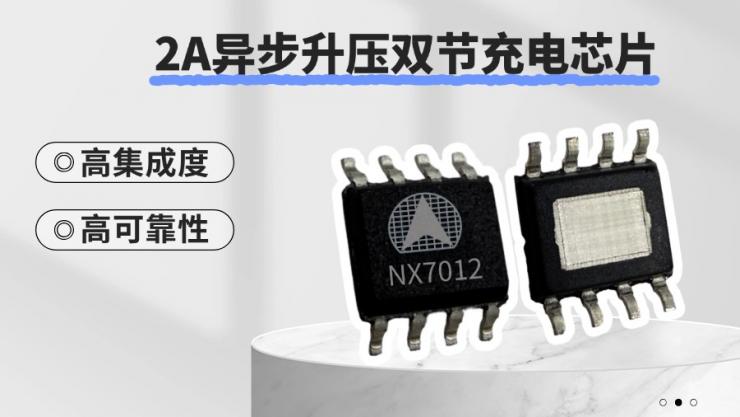

納祥科技NX7012 是一款兼具高集成度和高可靠性的雙節鋰電池升壓充電管理 IC。它的充電電流可用外部電阻配置，充電系統集成三個環路：輸入自適應環路、恒壓輸出環路、恒流輸出環路，為充電系統提供卓越的性能。

NX7012 的升壓開關充電轉換器的工作頻率為 650KHz最大 2.5A 輸入充電， 轉換效率為 90%。NX7012 提供了較小的 ESOP8 封裝類型供客戶選擇， 其額定的工作溫度范圍為-40℃至 85℃。

在性能上，NX7012可以PIN TO PIN替代5058，功能覆蓋AH3380、IU5207、TP6511 。

（一）NX7012主要特性

NX7012主要具備以下特性：

● 輸入電壓工作范圍 3.6V~5.5V
● 5V，2.5A 輸入異步開關升壓充電
● 涓流/恒流/恒壓充電
● 內置功率 MOS
● 升壓充電效率可達 90%
● 充電電流外部可調
● 輸入自適應充電，匹配所有適配器
● 650KHz 開關頻率，可支持 2.2uH 電感
● 支持 LED 充電狀態指示
● 輸出過壓，短路保護
● 輸入欠壓，過壓保護
● OTP 過溫保護
● MPL 最大功率限制

（二）NX7012芯片亮點

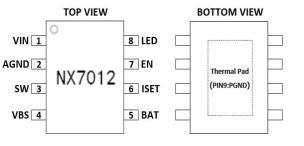

NX7012采用ESOP8小型封裝，外圍元件少，性價比高，具體解析如下：

① 外圍元件少
NX7012 集成功率 MOS，采用異步開關架構，使其在應用時僅需極少的外圍器件， 可有效減少整體方案尺寸，降低 BOM 成本。

② 兼容性強
NX7012具有標準的接口和通信協議，輸入電壓為 5V， 內置自適應環路，可智能調節充電電流，可匹配所有適配器，降低了開發難度和成本。

（三）NX7012應用領域

目前，NX7012主要被應用在對講機、藍牙音響、電子煙、電動工具、戶外音響與拉桿音響中。此外，NX7012在家用內置電池電器、戶外電子產品、手持電子美容產品和手持電動工具中也具備廣泛的應用前景。
