這個項目是一個WordNum時鐘，它是一個單詞時鐘和一個數字時鐘的混合體，使用100個可尋址的RGB LED，由一個帶有RTC的微位控制。

以12小時模式顯示時間，每分鐘更新一次，每5分鐘增加一次文本。

顯示器和主要支撐結構是3D打印的，安裝在一個深畫框內。

該項目可以安裝有或沒有框架，但框架尺寸可能需要保持器。

丙烯酸保持器創建一個邊界和支持字符板在框架中居中。

托架是從二手商店購買的框架，它符合我對這個項目的裝飾要求，因此根據要求，托架可以根據用戶的口味調整大小或省略。

一個40毫米的框架深度與電路安裝將防止電路壓在墻上。

如果使用深度<40mm的框架，則深度差可以用木材或有機玻璃制成的支撐箱段彌補，并用于方便懸掛。

對于使用的框架，亞克力板被切割成內部框架尺寸，框架中的玻璃被用作模板。

尺寸：206(長)× 206(寬)× 40(高)毫米(不含框架)

電流：<=200mA, 5V

這是一個混合時鐘，結合了文字時鐘和數字時鐘的元素，用于顯示12小時模式的時間。

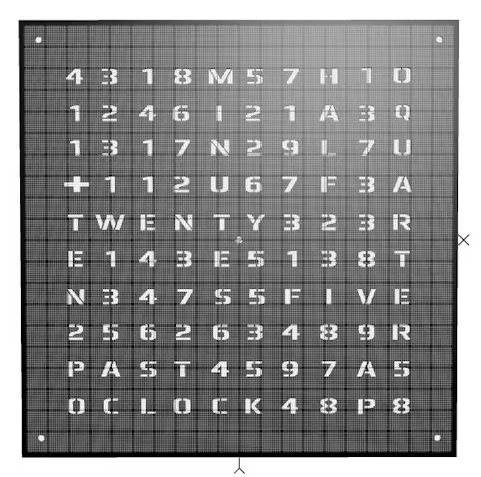

顯示網格由59個數字，40個字母和1個符號(+)組成，在一個10 × 10的網格上有100個可尋址的RGB LED背光，所有這些都由一個微比特控制。

數字支持排除五分鐘時間間隔的時間組合，而字母顯示五分鐘間隔。此外，子午線由A代表AM， P代表PM。

布局是這樣的，數字可能顯得雜亂無章，因此，澄清其類型，彩色編碼應用。

根據用戶的喜好或視覺顏色感知，可以使用其他顏色。

小時顯示為綠色，分鐘顯示為紅色，子午線顯示為藍色。

例次。

14:00變成下午2點

14:10變成了兩點十分

03:45變成了四點四十五分

07:09變成了790a

20:19變成了8:19 P

編碼

代碼是在MakeCode中為Microbit V2創建的

計算機輔助設計

大多數3D打印元素是使用BlocksCAD設計的，所有使用Cura 5.8.1切片，并在Elegoo Neptune 4 Pro上打印。

本項目需要一個大于或等于206(長)× 206(寬)mm的打印床。

1：字符顯示。204(長)× 204(寬)× 1(高)mm，重量：51g

2:擴散器。尺寸：206(長)× 206(寬)× 1(高)毫米，重量：55g

3:網格。尺寸：206(長)× 206(寬)× 10(高)毫米，重量：109克

4:回來。尺寸：206(長)× 206(寬)× 3(高)毫米，重量：109克

燈絲：PLA(黑色：字符顯示和網格，白色：擴散器和灰色：背面)

層高：0.15mm

加密:100%

壁厚：0.84mm

墻線數：2

床身附著力：

不支持

所有部件都在文件中正確定位，以便直接打印。

電路

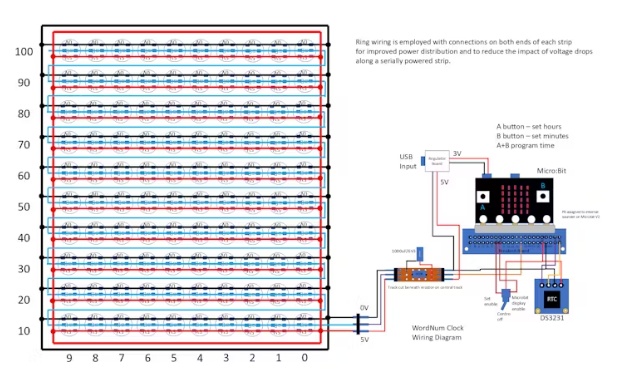

電路元件包括Microbit V2， DS3231 RTC，擴展板，100 Neopixel LED，開關和RC網絡。

所有的主要元件都連接到擴展板上。

1:微鉆頭

2: RTC: VCC到3V， GND到GND， SDA到引腳19，SCL到引腳20。

3：模式切換：COM至3V， T1至P1(設置使能)，T2至P8(顯示使能)

4：微比特P2通過一個470R電阻連接到第一個RGB LED的D1。

5: RGB LED由5V和0V供電，連接1000uF電解電容。

然后將這些元件安裝在單獨的丙烯酸片上，丙烯酸片將通過螺釘連接到背板上。

電源由帶有微型USB端接電纜的USB電源適配器提供。

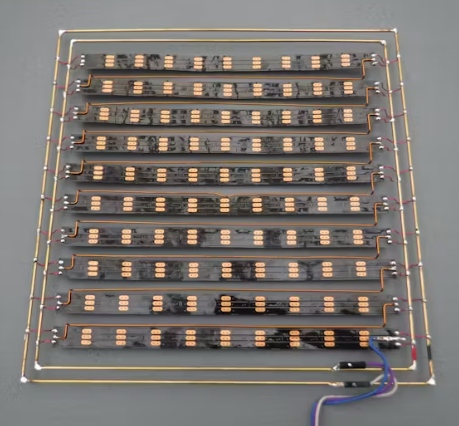

矩陣組裝

該顯示器由100個可尋址的RGB LED組成。

該條帶被切割成10個LED的長度，共10條。

而不是連接所有三個電線上的每條串聯，我連接電源在一個回路。

這意味著從功率的角度來看，在兩端供電的10個短條呈現出平行和較低的累積電阻，減少了伏特下降的影響。

回路由8 x 250(L) x 1.6(直徑)mm黃銅焊條制成。

四桿被切割到~ 18mm的長度和焊接在角落，形成一個連接的正方形。

四根桿被切割成~ 19mm的短長度，并在角落焊接，形成一個連接的正方形。

這兩個正方形位于網格外部的兩個獨立凹陷中。

為每一個方形框架指定一個電源極性，并用彩色清漆/油漆、永久墨水或標簽標記相應框架的部分。

剪短ECW(漆包線)，并將帶材的電源連接到框架上相應的指定電源上。

使用DMM的連續性/低電阻檢查帶電源到線框的連接性，確保電源之間沒有短路。

將每個帶ECW的條帶上的DO引腳串行連接到DI引腳。

將三個長跳線的引腳連接到靠近角落的5V， 0V和DI處的條帶上。

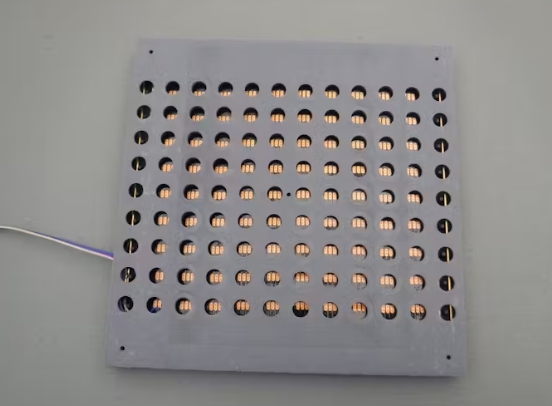

顯示裝配

確定跳遠機的出口點，并在網格邊界上劃開一個槽。

與字符顯示面朝下，在這個地方的擴散器和對齊四角(3mm)，孔和網格重復的過程。

將4顆M3 × 30mm的塑料沉頭螺釘通過亞克力固定件和Character Display、Diffuser和Grid夾芯的孔，并用4顆M4塑料螺母固定。

將網格上的LED顯示屏與位于字符顯示器右下角(OCLOCK的0)的第一個LED對齊。

后面板需要2 × 3mm孔，這是沉在背面，這些將對準兩個3mm孔在一個3mm厚的120(L) × 60(W) mm的透明丙烯酸矩形，這是用來安裝電路元件。

在后面板的2 × 3mm孔內安裝2 × M3 × 20mm沉頭螺釘，并用2 × M3螺母緊固。

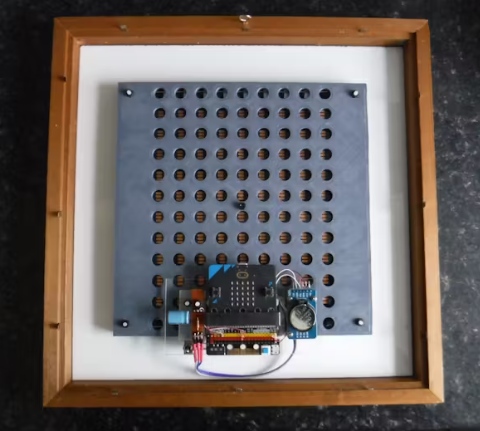

使用4 × M3螺母將后面板固定在機柜背板上。

電路元件定位

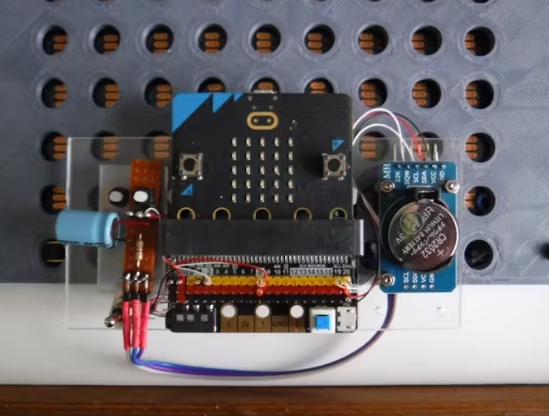

電路元件安裝在120(L) × 60(W) mm的3mm厚的透明丙烯酸矩形上，鉆3mm的孔，與安裝在后面板上的兩顆M3螺釘對齊，并用2 × M3螺母固定。

安裝膨脹板使用2 × M4 × 10mm盤頭螺釘、2 × M4墊圈和2 × M4螺母。

RTC安裝使用3 × M2 × 10mm盤頭螺釘，2 × 5mm螺紋墊片和3 × M2螺母。這是定向的，這樣它的電池是面向最上面的，便于更換和IO引腳面向遠離USB連接器。

RC網絡安裝在一小塊帶板上，在輸入和輸出處有2個3針直頭引腳。

模式開關通過一個6mm孔安裝，另外一個6mm孔放置在開關旁邊，使電線能夠被路由到擴展板上。

顯示器的三根導線的兩端垂直焊接到RC網絡的輸出引腳上。

我決定將剩余的引腳包裹起來，因為它們呈現出較低的輪廓，影響了框架的深度，這是一個比跳線更堅固和可靠的連接。這也提供了一個整潔的解決方案，在一個有限的空間相比，焊接。

關于電線纏繞的更多細節可以在這里找到：Allelcoelec.com，這是許多信息來源之一。

*不得使用與所提供的鏈接和其他來源的關聯。

操作

設置時鐘。

在設置時鐘之前，確保RTC有一個工作電池，當/如果電源被移除時，它可以保留時間。

默認的時間設置格式為24小時模式。

模式開關(中心關斷)，具有時間設定和微位顯示兩種功能。

當開關處于中心位置時，設置模式和Microbit顯示都被禁用。

在一個位置，設置模式被啟用，并在設置過程中啟用Microbit顯示。

在第二個位置，設置模式被禁用，微位顯示被啟用用于時間顯示。

能夠使Microbit顯示空白有兩個目的，1：節省電力，2：由于Microbit安裝在后面，顯示器將不可見，因此它只需要在設置和驗證時間時可見。

將模式開關移動到設定的時間位置，顯示屏上會顯示加號。

按下按鈕A數小時。(0 ~ 23)*

按B鍵分分鐘。(0 ~ 59)*

*每次按遞增的數字到最大值，并在下一次按復位為零。

同時按下“A”和“B”鍵設置時間，將顯示輸入的時間值。

將模式開關從設定位置移動到中心或Microbit顯示使能。

當模式開關處于中心位置時，字符顯示將在短暫延遲后更新。

隨著模式開關設置為Microbit顯示使能，Microbit將顯示字符顯示更新之前的時間。
