在本指南中，我們使用ESP32開發模塊，以及一些舊的USB揚聲器來制作我們自己的藍牙揚聲器。

我們還使用USB直通，因此我們可以通過單個USB連接為ESP32開發模塊和揚聲器供電。

這個項目簡單地展示了這是如何實現的，它可以永久地連接在一起，并隱藏在一個揚聲器內，以便更永久地安裝。它也可以通過使用獨立的ESP32芯片和少量組件來最小化。

硬件

揚聲器

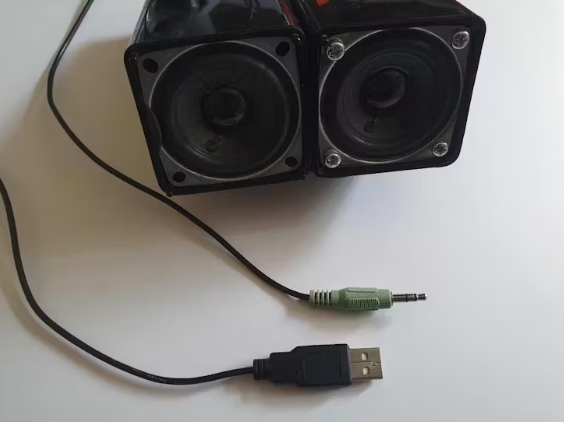

我們使用的是一套USB供電揚聲器(舊的同類產品)，它有一個3.5毫米立體聲音頻插孔連接器，和USB引線供電。

這些揚聲器已經包含一個放大器，所以我們不需要在這里添加一個放大器電路。

音頻連接器

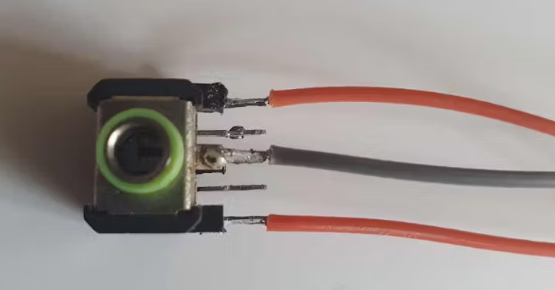

我們使用了一個女性音頻連接器，這樣我們就可以輕松地將揚聲器插入其中。

它還允許我們將它連接到現有的立體聲系統與男對男音頻引線。

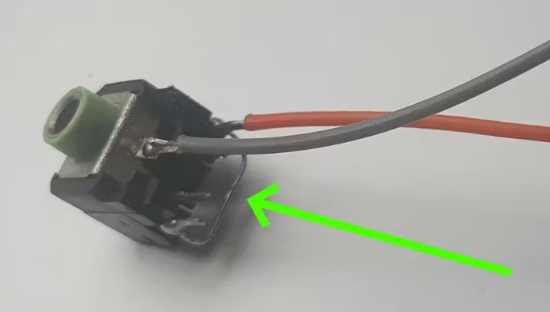

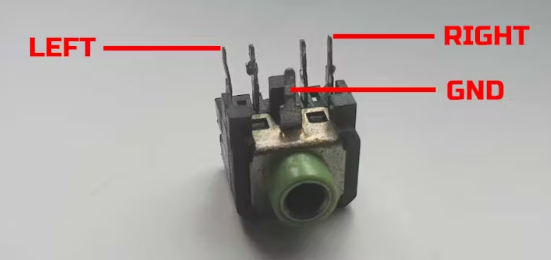

ESP32開發模塊在GPIO25和GPIO26上輸出相同的音頻，我們將在母音頻連接器上連接左和右連接在一起，因此我們只需要在ESP32上連接一個引腳。

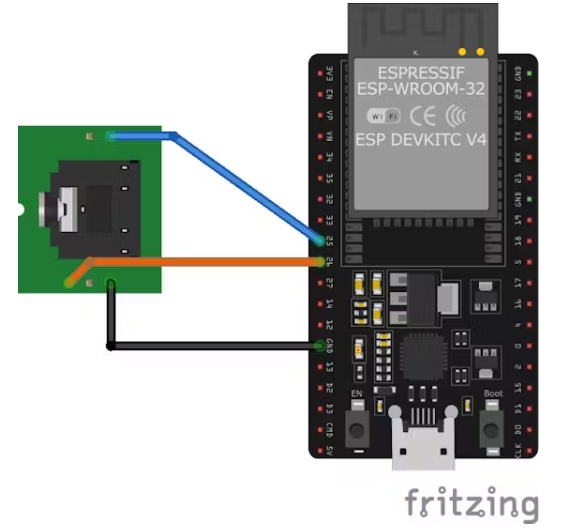

您可以將兩個通道連接到單獨的ESP32引腳GPIO25和GPIO26，如下所示：

軟件

Arduino庫

我們將使用ESP32- a2dp庫，它允許我們利用ESP32的藍牙和PWM功能來創建我們的藍牙音頻接收器。

這個庫需要從GitHub下載，然后可以手動安裝，或者使用vMicro > Add Libraries > Install from ZIP命令。

示例項目

一旦安裝了庫，就可以從這里下載示例項目，并在Visual Micro中打開。

如果您想定制設備的名稱，可以在a2dp_sink行上的setup()函數中進行編輯。啟動(“vMicro BT揚聲器”);

現在我們可以選擇ESP32開發模塊板，和我們的COM端口，和正常的構建和上傳。

連接

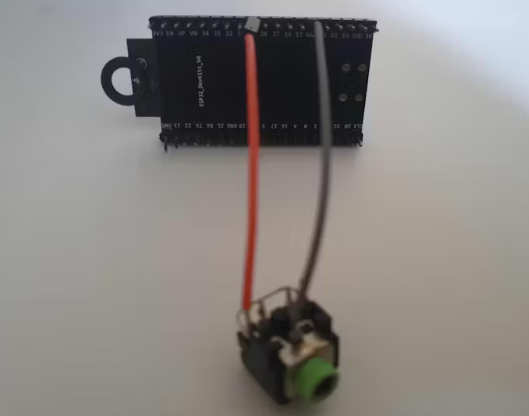

現在我們可以將音頻連接器連接到GND上的ESP32和GPIO25上(如果您正在使用GPIO26)。

最后，我們需要為揚聲器和ESP32供電，以使系統正常運行。

現在你可以在你的筆記本電腦或手機上看到藍牙設備“vMicro BT揚聲器”，并連接到它，開始通過你的新設備播放音樂。

要進一步

現在我們有了基本的設置，我們可以添加一個LED指示燈來顯示設備何時連接，或者當音量變化時，或者一個屏幕。

SD卡還可以用于本地播放音頻，提供現代藍牙揚聲器的所有功能，以及您想要添加的所有可定制功能。
