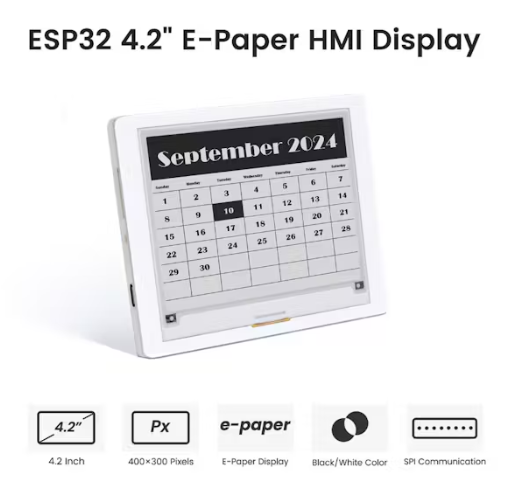

在我之前的幾個項目中，你可以看到各種不同尋常的時鐘，包括幾個復古的Analog風格。這次我將向你們展示這個組的另一個時鐘，但現在是在電子紙顯示器上。具體來說，在這個項目中，我使用了CrowPanel ESP32 4.2英寸電子紙顯示模塊，內置ESP32S3 MCU。

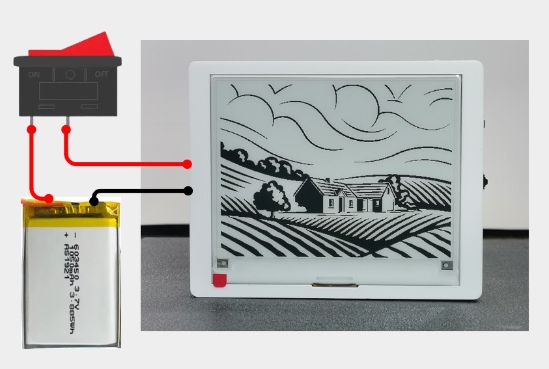

我從以前的一個項目中得到了這個顯示器，我可以告訴你，它非常實用，因?yàn)椴恍枰B接組件和焊接，它有多個IO端口，一個microSD插槽，多個按鈕，甚至還有一個電池充電器電路。我從makerguides網站上得到了這個項目的想法，所以我對基本代碼進行了一些修改和添加。

這些變化包括：

?針對上述顯示模塊調整代碼

?將方向從垂直更改為水平

?校正部分刷新造成的殘留“鬼影”打印

?每60秒(經過的分鐘)刷新一次屏幕，在此期間顏色會短暫倒轉，呈現出很好的視覺和信息效果

?與原始代碼不同，時針現在連續移動，并與經過的分鐘成比例

?所述時鐘的外框架加厚，其參數可在代碼中改變

當然，我增加了幾個新的選項，除了視覺之外，還具有非常有用的信息特性，我將在時鐘操作的描述中解釋它們的功能。

新功能:

?兩個進度條用于圖形化顯示經過的時間，每個進度條分為四個間隔;

?關于當天經過的小時數以及當前小時的分鐘數的數字信息，

?用阿拉伯?dāng)?shù)字和羅馬數字之間的按鈕改變鐘面。

?而且只要按下一個按鈕，就可以選擇反轉顏色。

本項目由PCBWay贊助。他們有你需要的所有服務，以最優惠的價格創建你的項目，無論是一個學校項目，還是復雜的專業項目。在PCBWay上，你可以分享你的經驗，或者為你的下一個項目獲得靈感。他們還以最優惠的價格提供完整的表面貼裝SMT PCB組裝服務，并進行ISO9001質量控制。訪問pcbway.com獲取更多服務。

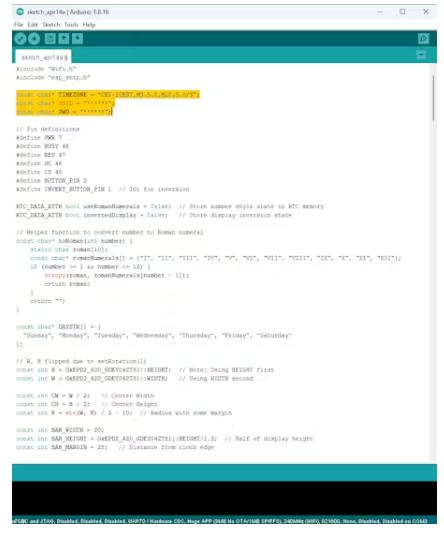

至于代碼，正如您所看到的，它的設計方式允許您輕松更改基本圖形參數，因此您可以根據自己的想法輕松創建自定義外觀的鐘面。

值得一提的是，準確的時間是根據您所在的時區通過互聯網下載的。有關其他時區定義，請查看Posix Timezones數據庫。您還需要輸入本地Wi-Fi網絡的憑據。

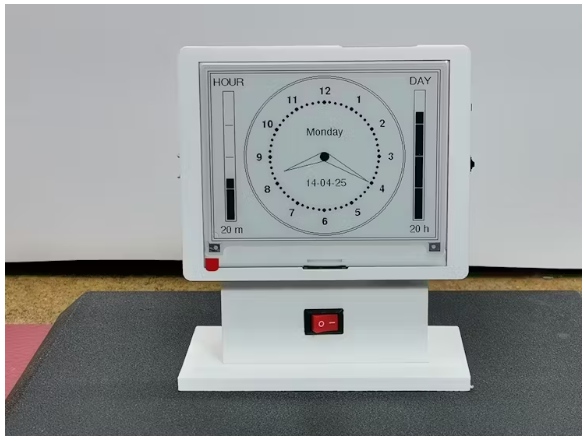

現在讓我們看看該設備在實際條件下是如何工作的。開機后，當時鐘連接到Wi-Fi并下載正確的時間時，需要一段時間。然后時鐘以模擬樣式出現在白色背景上。它顯示正確的時間，星期幾，以及日/月/年格式的完整日期。

時鐘的兩邊有兩個進度條。右邊的部分以圖形形式顯示了當天經過的時間，下面的部分顯示了該信息的數值。類似地，左邊的進度條也以圖形和數字形式顯示當前小時的經過時間。為了更好地直觀地表示所經過的時間，兩個進度條被分成四個部分，右邊的一部分表示6小時，左邊的一部分表示15分鐘。

如前所述，顯示模塊包含幾個按鈕，因此我使用其中兩個作為附加選項。通過按下上面的按鈕，表示小時的數字從阿拉伯語轉換為羅馬語。

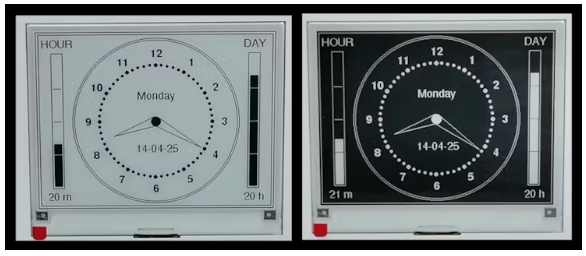

再按一次按鈕，它們就會回到原來的狀態。現在，通過按下下方的按鈕，顯示器的顏色被反轉，所以背景是黑色的，小時是白色的。

在解釋過程中，您可能會注意到屏幕在新一分鐘開始的那一刻刷新，這代表了一種額外的視覺和信息效果?？紤]到顯示屏非常短暫地刷新，每分鐘一次，電池可以持續很長時間。

最后是一個簡短的結論。這是一款低功耗電子紙模擬式時鐘，具有Wi-Fi時間同步，可逆顯示，羅馬/阿拉伯?dāng)?shù)字切換，實時進度條和分分鐘更新等智能功能，基于ESP32顯示模塊，即插即用簡單。
