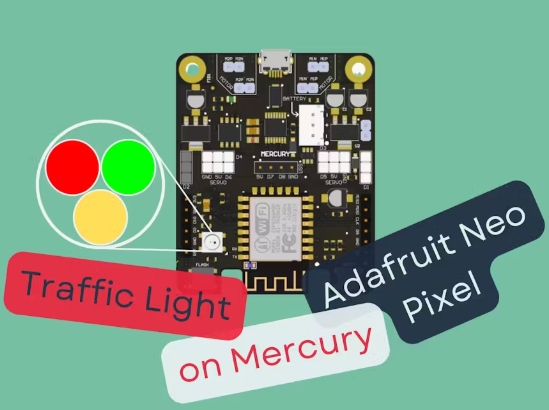

在基本RGB教程的基礎上，讓我們通過使用Adafruit NeoPixel庫和Mercury Board潛入顏色混合，將RGB LED控制提升到一個新的水平。而不是顯示靜態的紅色，綠色和藍色的光，我們將混合這些基本色以不同的比例來創建廣泛的自定義顏色。

通過調整紅、綠、藍成分的強度，你可以創造出美麗的色調，比如紫色、青色、黃色甚至白色。這個概念不僅有趣，而且是屏幕、智能燈和數字顯示器工作的基礎。

讓我們把你的水銀板變成一個數字調色板!

在本教程結束時，您將學習：如何控制和使用Adafruit NeoPixel庫在水星上進行WS2812 -板載RGBLED的混色。

我們開始吧

?設置環境-如果您還沒有在Arduino®上添加水星板，現在是這樣做的好時機。

?插入U(xiǎn)SB電纜水星板和連接它您的筆記本電腦。

?當Arduino終端顯示“Connecting…”時，長按FLASH按鈕啟動上傳過程。

這里到底發生了什么?

速成班：RGB光的顏色混合

RGB led的混色是基于加色混合的原理，其中不同強度的紅、綠、藍光組合在一起，產生廣泛的顏色光譜。這些顏色中的每一種都可以從0(關閉)到255(完全打開)獨立調整，為您提供超過1600萬種可能的顏色組合!

RGB顏色模型

三原色是這樣混合的：

?紅色(255,0,0)

?綠色(0,255,0)

?藍色(0,0,255)

當你把它們結合起來：

?紅+綠=黃(255,255,0)

?紅+藍=品紅(255,0,255)

?綠色+藍色=青色(0,255,255)

?紅+綠+藍=白(255,255,255)

當然還有：

All Off = Black (0,0,0)

讓我們考慮一下黃色，在混合100%強度的紅光和100%強度的綠光，理論上你應該得到黃色光。但是，每種硬件在產生的光線上都有一些可變性。因此，在我們的例子中，我們使用以下百分比的紅色和綠色光來產生黃色/琥珀色光：

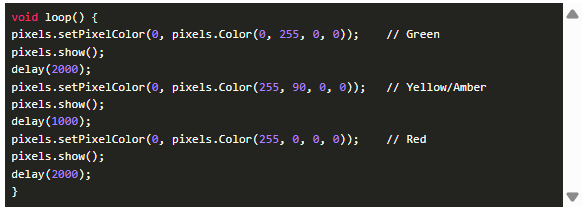

更深入地研究代碼…

為了模擬交通信號，我們將重新創建熟悉的序列：

?綠燈亮2秒-表示車輛可以移動。

?黃燈點亮1秒，警告信號即將改變。

?紅燈亮2秒，指示車輛停車，等待下一個綠燈。

這個簡單的基于時間的模式模擬了現實世界的交通行為，是練習控制RGB led延遲和邏輯的好方法!

為什么這很重要

理解RGB混合的關鍵是：

?設計定制LED動畫

?創建視覺通知

?建立互動藝術或環境光系統

?為可穿戴設備或物聯網項目編程智能照明

它是數字顯示和照明的基礎-現在，你正在學習在硬件層面掌握它。
