尼得科機床株式會社將于6月5日推出一款工序集約機床——“GE25CF切削倒角一體化滾齒機”,該款機床可以進行齒輪制造的粗加工工序——滾齒加工以及齒輪兩端的倒角部及毛刺的切削加工。

本機床的開發目的旨在滿足電動車(EV)等對降噪和提高傳動效率的需求,提升高精度齒輪生產效率以及實現自動化和省人化。此外,為了實現高精度齒輪的高效率加工,采用了展成法※1,在倒角加工中,與傳統主流的分節加工(塑性法)等相比,不僅能夠獲得預期的倒角形狀,還能去除粗加工產生的毛刺。

此外,作為倒角一體化滾齒機,實現了同類產品中最小級別的緊湊化。

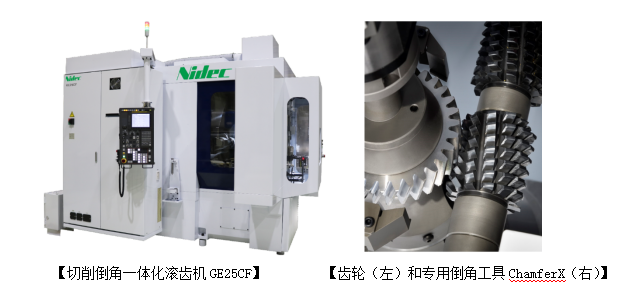

GE25CF的特點

1.精度提升

GE25CF是在尼得科機床長年暢銷機型GE系列滾齒機的基礎上開發的工序集約型機床,增加了切削倒角功能。為了在滾齒加工后的工序中高精度地進行倒角,通過配套使用尼得科機床的專用工具“ChamferX”(已發售)采用展成法進行切削去除倒角。在齒輪分節加工中,這種加工方法可以避免齒面和端面方向的金屬材料堆積(再次出現毛刺),從而確保齒輪的高表面質量。此外,這種加工方法還可以對應統銑削難以完成的齒底部的倒角,以及1mm以上的較大倒角寬度,同時還能去除滾齒過程中產生的毛刺。

2.生產效率和操作性的提升

GE25CF采用環形裝載機進行工件(被加工物)更替,實現了滾齒加工和倒角加工的同步進行,從而提升了生產效率。通過在滾齒加工時同步進行倒角加工,從而縮短了加工周期。此外,從用戶操作便捷性的角度出發,還擴大了機床正面門的開口,并為操作面板配備了旋轉接頭,從而提高了操作便捷性和維護的便利性。此外,通過將倒角裝置單元的寬度控制在同類產品中的最小水平,還有助于通過生產線布局的緊湊化和工序集約化,為操作的自動化和省人化做貢獻。

3.關于專用工具“ChanferX”

能與機床配合實現高速、高精度加工的專用工具“ChamferX”是尼得科機床設計、制造和銷售的專用工具,我們使用最新的工具設計模擬技術,以確保達到預期的倒角和去毛刺效果。此外,由于刀具壽命長,刀具更換頻率低,尼得科機床還提供刃口重磨和重新涂層等售后服務,為用戶降低總體運行成本。

尼得科機床作為一家提供從齒輪機械、切削工具到粗加工、精加工的全方位齒輪加工解決方案的制造商,將繼續為全球的齒輪制造做出貢獻。

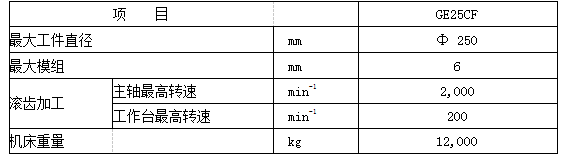

■切削倒角一體化滾齒機“GE25CF”的主要規格

※1 展成法是齒輪加工方法之一,是指使用螺絲狀工具,通過工具和被切削齒輪(工件)的同步運動來加工出形狀。

※2 是指使用倒棱滾刀對齒輪兩端面進行滾壓,從而形成倒角形狀的加工方法
