當我有了AuraPlug的想法時，我正在開車穿越美國——那是大約半年前，我搬到紐約，在與一家音頻初創公司合作后，我用光了最后的資金。Sonic Sprint挑戰是將我的想法帶入生活的絕佳機會，在一個完整的循環時刻，我在今年夏天的另一次公路旅行中設計了它!

想象一下，將一個拇指驅動器大小的加密狗插入多個揚聲器，并通過藍牙實時同步它們，而無需安裝任何軟件-感謝Auracast，這是可能的!

開箱即用，NRF5340音頻開發套件支持BIS(廣播同步流)和CIS(連接同步流)音頻應用：第一個允許從單個藍牙源廣播到多個LE音頻設備，第二個促進真正的無線立體聲!(以前的無線立體聲實現，如Airpods，是在藍牙經典堆棧之上的一種“hack”)。

早期的原型

音頻開發套件具有板載單聲道DAC (Cirrus CS47L63)，因?yàn)樵撎准O(shè)計用于串聯測試真正的無線立體聲(每個耳機使用一個開發套件)。這是不幸的，因?yàn)槲蚁朐谝粋€(gè)NRF5340 IC周圍設計一個立體聲插頭!我發現一些線索表明PCM5102，來自德州儀器的立體聲DAC，我把我的朋友邁克爾拉到這個項目中來開發固件，而我設計了一個手持接收器單元。

EByte E83是我能在亞馬遜上找到的最小的手工焊接包(是的，我手工焊接了所有65個BGA焊盤)，我還發現了一個無處不在的PCM5102 breakout。在進入完全的SMD產品之前，用已知的工作組件驗證概念通常是一個好主意。

Zephyr OS是一個陡峭的學習曲線——除了那些在我們之前嘗試過的人的骨頭之外，沒有關于使用E83的公開文檔——我們寫了我們自己的板覆蓋文件，在我們的程序中與內存問題相抗衡，以適應圖形庫，Michael在大約一個月內實現了一些技巧來對抗延遲和音頻偽影!他之前沒有嵌入式開發經驗，而我也從未研究過Zephyr。

然而，我們建造了一個接收器，它可以在100毫安的電池上運行幾個小時，并且能夠在接收器上的多個廣播同步流之間切換!為了測試這一點，我們使用另一個E83作為USB音頻發射器。

SoAuraPlug只需要調到一個流，這應該很容易吧?

設計AuraPlug

我的第一個設計是無法制造的。嗯，很貴。NRF5340有QFN和WLCSP兩種封裝，令我驚訝的是，我在設計更大的QFN封裝時遇到了更多的問題!通過焊盤和痕量公差推動了PCBWay的制造能力，我的報價是每板140美元-不含組裝!

這是我第一次嘗試4層阻抗匹配PCB設計-也是露營。我和一個朋友在美國國家公園的公路旅行中，我花了幾個小時在路上閱讀數據表和參考設計，每當我們通過手機服務范圍時就下載Altium對話。

它真的只花了2天的時間來重新設計我的董事會周圍的WLCSP，和某處，而開車通過科羅拉多州我送他們?nèi)ブ圃臁]有通過墊，更大的公差，更多的板空間意味著我甚至可以在板上添加NFC和狀態LED !我想，通過使用NFC和移動應用程序，將AuraPlug與源發射器配對可能會很有用。

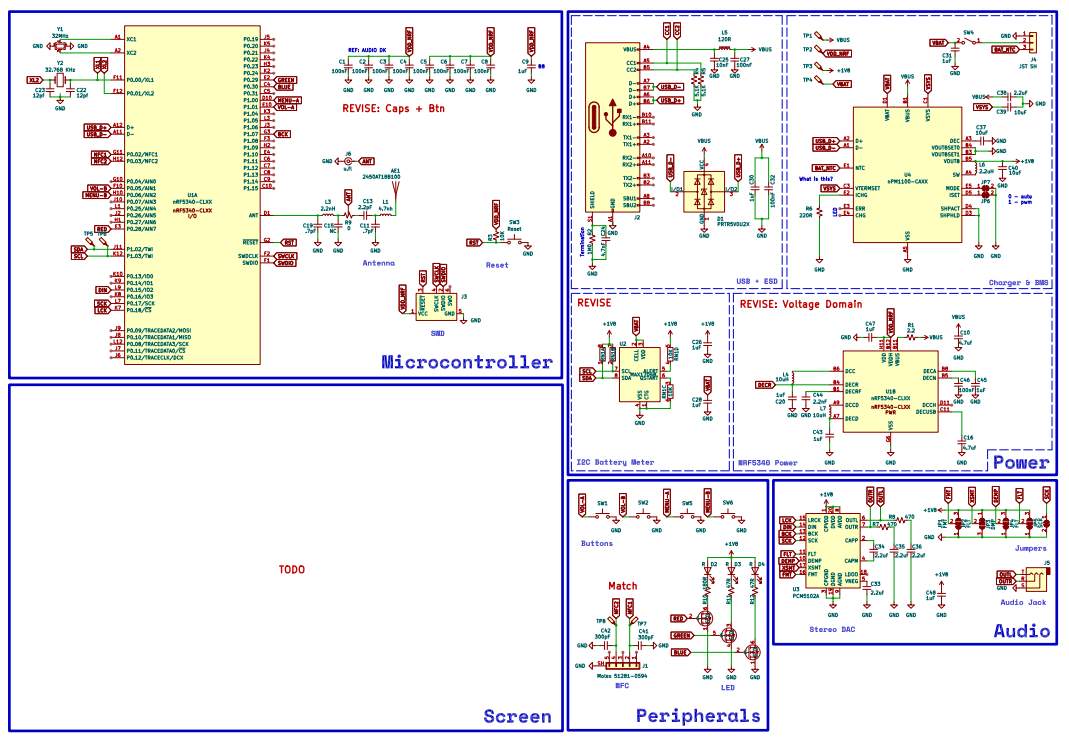

該設計還包括兩個音量按鈕，用于電池管理的NPM1100和用于監測電池電量的MAX17048。我很高興找到了來自Same Sky的板裝TRS音頻插孔，并設計了一個簡單的外殼來加強它。

設計發射機

我喜歡輕裝旅行，并且有破壞硬件的傾向，所以我尋找小型NRF5340加密狗來取代我用來測試音頻廣播的音頻DK和E83。令我吃驚的是，一個也沒有!

我用與AuraPlug相同的原理圖做了一個簡單的設計，外形比邊緣安裝的USB-C插頭略厚。

在運輸過程中

在撰寫本文時，這兩種設計仍在生產中，因?yàn)槲艺诘却齆RF5340-CEAA和NPM1100在世界各地發貨。我在愛荷華州參加一個拖拉機黑客會議，焦急地等待著他們的到來，并繼續修改我的設計，因?yàn)槲以赮ouTube上滔滔不絕地講著Rick Hartley的PCB設計講座。

這個概念很簡單：在沒有任何軟件的情況下，多個揚聲器之間的低延遲、同步音頻——最終將在無聲迪斯科或帶導游的博物館參觀等用例中實現——我們希望在手持控制臺上進行迭代，以改善TWS在多語言影院廣播等應用中的應用!

LE Audio正在為每個人重新定義可訪問的音頻技術，成為永無止境的RnD旅程的早期部分是很好的。感謝PCBWay， Hackster和Nordic的所有人使我們的項目成為可能!
