引 言

電力系統運行期間，可能發生各種故障或異常操作，例如相間短路、接地短路等，以避免系統事故。一些自動裝置斷開斷路器或發送故障信號，這就是繼電保護裝置 [1]。繼電保護是一門技術學科，主要是對故障分析和故障解決措施的研究。因此本設計將從繼電保護的工作原理出發，了解繼電保護的故障，并對其風險性和可靠性進行研究分析，從而使系統能夠正常穩定運行 [2]。

1 繼電保護的工作原理

當電力系統發生故障時，工頻電氣量隨之發生變化，這些變化構成了各種動作原理的繼電保護。例如，根據故障時電流增大進行電流保護和電流速斷保護 ；當電壓在故障降低時，執行電壓保護和電壓快速斷開保護等。可以看出，通常只有在電力系統發生故障時才進行繼電保護。但也存在隱患， 假設故障檢測中的錯誤可能導致繼電保護做出不規則的動作，將對電力系統造成一定危害。因此對繼電保護裝置進行風險評估和可靠性研究在一定程度上可以減少事故的發生， 保證系統的安全穩定運行

2 繼電保護的風險分析

不同情況下，繼電保護會產生不同類型的事故。 因此對不同事故進行風險預測，可在事故發生時更加高效快速解決問題。電力系統主要包含三種可靠性分析方法，即確定性分析、概率分析和風險分析。與前兩者相比，風險分析是一種從處理系統安全的角度，將數量經濟與技術經濟相結合的分析方法。 風險評估的主要任務包括 ：識別各種風險 ；評估風險概率和可能的負面影響 ；確定對象承受風險的能力 ；確定風險降低和控制的優先級別，并建議降低風險的措施 [3]。其步驟一般分為四步 ：

(1) 確定系統或組件的故障模型 ；

(2) 選擇系統故障狀態并計算每個狀態的概率 ；

(3) 進行系統故障分析并評估其后果 ；

(4) 計算風險指標，即概率和其后果的組合。通常，可以選擇使用公式 R=PI 來分析風險，其中 R 表示操作風險，P 表示發生風險的概率 [4]。

電網運行時對繼電保護裝置有四個要求，即選擇性、速動性、靈敏性和可靠性。選擇性意味著只有故障設備被移除， 其余設備可在發生故障時正常運行，從而降低了停電范圍。其中階段式保護通過整定來滿足選擇性，而縱聯保護根據構成原理來滿足選擇性。速動性是指快速排除故障，確保電力系統并聯運行的穩定性，同時減少故障部件的損壞。靈敏度是指在保護范圍內響應各種故障的能力?？煽啃允侵腹收习l(fā)生時保護裝置不會發生誤動及不拒動。其中不拒動表現了其可依賴性，不誤動則是指安全性。只有當繼電保護裝置滿足上述四個要求時，才能最大限度地降低繼電保護的風險。

3 繼電保護的風險評估

3.1 對于硬件系統內部故障的風險評估

繼電保護的硬件系統有設備和線路兩種，當硬件系統內部發生故障時同樣會導致繼電保護發生誤操作。

（1）硬件系統中的某些硬件發生故障，導致電力系統出現故障并無法及時響應 ；

（2）硬件系統中的某些硬件發生故障，導致其他硬件在電力系統不正常運行無法及時反應 ；

（3）電力系統正常運行，但因為硬件系統中的某些硬件發生故障導致保護裝置產生了誤操作。由此看出繼電保護裝置再受到外界或自身因素影響發生某些故障，不僅會對自身保護裝置造成影響，還可能對其他設備造成一定危害，即繼電保護風險評估的內容之一。

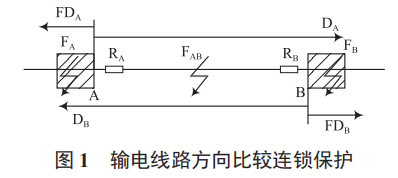

電力系統中，每個繼電保護裝置都有自己的保護范圍， 換言之，它可被視為其各自的風險區域。而該區域的范圍與位置則由其整定值來確定。當保護裝置中某個設備發生隱藏故障時，它會在電力系統發生故障時出現誤操作，從而導致故障元件沒有及時切除而引起更多的故障。輸電線路方向比較連鎖保護發生故障來解釋風險評估，如圖 1 所示。圖中RA，RB 均為輸電線路的收信機，DA，DB 均為保護裝置。當RA 發生隱藏故障時，即故障 FA，此時它始終處于閉合狀態， 即無法接受近端與遠端的信號。此時它可能會對輸電線路中其他設備發生故障造成影響。同時在對 RA 作風險評估時， 還需要確保滿足兩個條件，一個是外部故障 FB 在保護裝置DA 的保護范圍內 ；另外保護裝置需要發生隱藏故障，這樣才可能發生隱藏故障對輸電線路進行誤操作。

3.2 對保護定值進行的風險評估

當繼電保護被投入正常運行前需要對其設定保護定值， 以更好地滿足選擇性和靈敏度的要求。但在實際運行過程中會發生一些風險，例如，設定的保護定值與實際情況不符， 即靈敏度不夠，可能對系統運行造成安全隱患 [5] ；選擇性要求沒有達到，例如越級跳閘就是因為保護定值高于基點保護安全標準而造成的 ；此外還有可能設定的保護定值無法滿足系統運行時的最大負荷量，這同樣也會危害電力系統的正常運行 [6-8]。

繼電保護發生誤操作具有一定的范圍，這個范圍是由保護定值設定不當造成的，因此也可看作是保護定值的風險范圍。由圖 2 分析可看出，當 L1 因保護定值不當而發生誤操作引起故障的發生，此時需要 B3 的繼電保護裝置來進行保護操作，而 R3 與 R1 之間的保護誤動引起 B3 誤動，形成了保護定值的風險范圍 [9-10]。因此根據電網運行的實際需要確定保護定值，并對電網繼電保護的風險進行評估，這樣才能提高電力系統運行的可靠性。系統連鎖保護如圖 2 所示。

4 繼電保護裝置的可靠性

繼電保護過程中不僅要做好風險評估，同時也要加強可靠性研究，可靠性即故障發生時保護裝置不拒動、不誤動。為提高可靠性，不僅要使用高質量的設備，還要對每臺設備進行定期維護和檢修，并及時更換故障和舊設備，確保整個電力系統正常穩定運行。

對于可靠性分析有較多方法，如 Markov 狀態法、靜態故障樹法、蒙特卡羅仿真法、事件樹法和網絡法等。因此對于快速發展的電網建設，其復雜性日漸增加，不僅要引進先進設備，同時也要不斷創新，這樣才能對電力系統進行保護。

5 結 語

繼電保護作為維護電力系統正常穩定運行的主要措施， 其風險評估至關重要，只有采取有效的措施去解決這些隱藏風險才能使電網運行更加安全。
