引言

電力物聯網使用無線傳感器網絡(WSN)來采集信息,采集數據類型除電壓、電流、功率等基本信息之外，還包括了傳感器的RFID、環境參數(如溫度、濃度等)、自檢狀態、扌艮警信息等數據，其采集節點數目和數據量較電力數據采集有顯著增加。而在功能上，除了普通的信息匯聚過程之外，還包括協同感知和反饋控制。

協同感知是指通過多傳感器節點的共同感知信息，而不是只采用某一個節點。通過不同位置的傳感器節點共同的感知信息比較，可以更有效地提高信息的準確性和可靠性，并能通過傳感器位置來找出故障所在位置，提高檢測效率。

另外，物聯網中的信息管理系統需要具有更強大的數據管理和分析能力，能夠有效檢測故障并提出故障解決方案。

1電力系統中的數據采集系統模型

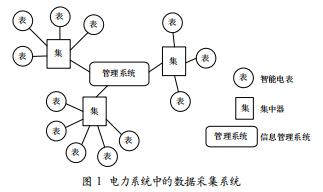

電力系統中數據采集系統主要由智能電表、集中器和信息管理系統所組成。三者實現不同的功能。其基本網絡架構如圖1所示。

通過比較現有的數據采集系統產品，如國電南瑞公司的OPEN-3500調度綜合數據平臺系統、PBS-2000J電能量計量計費系統、許繼集團的低壓電力線集中抄表系統、EIS5000電能量信息綜合管理系統、XJT-500/b采集終端、DTSI566三相電子式載波電能表、DTSF566/DSSF566型三相電子式復費率電能表、DTSD566/DSSD566型電子式遠傳多功能電表等產品，即可以分析并總結其特點。

1.1智能電表

智能電表為與用戶直接相聯系的采集終端，安裝在小區單元樓下。有關數據采集方面，需要實現的功能如下：

(1)基本數據采集?；緮?shù)據采集包括(單相及三相)電壓、電流、有功功率、無功功率、視在功率、電壓電流相位差、時鐘等?；竟δ芘c傳統電表相同，并能提供分時段、分費率計費功能。

(2)數據傳輸與反饋。通過RS485、電力載波、GPRS等

通信方式實現智能電表與集中器的數據傳輸和反饋。

（3）狀態自檢。智能電表需要設備自檢功能，能夠向集中器報告運行狀態和故障信息，包括自身運行工況、表計通信異常、參數修改、人工校時和設置數據值、電能量數據異常等。

1.2集中器

集中器與智能電表和信息管理系統進行雙向通信，可實現數據匯集、數據暫存、數據傳輸?shù)裙δ堋Ｆ渲饕δ苡校?

（1）數據傳輸和反饋。通過RS485通信規約或GPRS等方式與智能電表進行通信和反饋。通過GPRS、以太網等通信方式與信息管理系統進行通信和反饋。通過ARQ等方式進行通信狀態反饋。

（2）數據統計。對集中器的抄表數據進行存儲和統計,以便在完成各智能電表的數據匯集之后，能夠?qū)?shù)據轉發給信息管理系統。需要小型的數據庫系統。

（3）狀態自檢。集中器需要設備自檢功能，能夠向信息管理系統報告運行狀態和故障信息，包括自身運行工況、表計通信異常、參數修改、人工校時和設置數據值、電能量數據異常等。

1.3信息管理系統

信息管理系統主要對采集的海量數據進行保存、統計、分析和反饋。

其中，數據傳輸和反饋主要通過GPRS、以太網等通信方式與集中器進行通信和反饋，并通過ARQ、FEC等方式進行通信狀態反饋。數據統計就是對各集中器傳輸?shù)臄?shù)據進行保存，生成有關大型數據庫，提供實時數據、計算數據、歷史數據、基本電量、統計電量、核算電費等信息，并可提供分時間、分類型、分用戶等多方位、多視圖的數據展現方式。數據分析就是使用數據挖掘軟件，對歷史電量數據進行分析,預測未來電量走勢，為發電配電提供數據參考。通過分析用戶用電情況，統計、排查用電異常用戶。而數據反饋即是反饋抄表起止時間、抄表用戶、參數設置等信息給集中器，并提供公共數據接口，供電費核算、用電管理信息系統數據交換。

2數據采集系統的網絡傳輸

數據采集系統由于智能電表和集中器的特殊性，其網絡架構不同于一般的網絡，整體網絡具有下列組成部分：智能電表、集中器、小區電力中心、城區（縣鎮）電力中心、市電力中心、區域國家電網。其關系類似于樹狀圖，圖2所示就是一個電力系統中的數據采集系統的網絡構成圖。

下面介紹對不同網絡，根據其定位、數量、傳輸數據量、安全性要求等方面進行具體設計的方法。本文給出的應用于電力系統數據采集的通信方式主要有電力載波、GPRS、RS485通信規約及其他射頻通信方式等。

2.1電力載波

電力載波通信方式是利用電力線進行傳輸，優點是無需另外架構網絡設施，投資較少。其缺點是本身復雜性很高,我國電力線信號質量差、噪聲嚴重，可靠性還存在一定問題。

在安全性方面，由于電力載波屬于專網傳輸，所以對于普通用戶的安全保障較高；但是對于專業的入侵者，由于缺乏有效的接入控制和加密解密標準，攻擊者可使用多種攻擊手段,其對數據傳輸?shù)陌踩Ｕ蠙C(jī)制不夠完善。因此，對于具有一定保密要求和可靠性要求的電力數據而言，電力載波是經濟的方式，但并不適用。

RS485通信規約

RS485通信規約是在RS232接口的基礎上發展起來的通信接口技術，主要應用于智能電力設備的數據傳輸方面。其技術發展比較成熟，已經具有一定的商業化規模。

RS485最大的通信距離約為1219m，最大傳輸速率為10Mb/s，如果傳輸更長的距離，需要加485中繼器。RS485總線一般最大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，最大的可以支持到400個節點。

RS485通信在低速短距離條件下可以采用普通的雙絞線,在高速短距離條件下則必須使用阻抗匹配的專用RS485電纜。在具體實現時，智能電表和集中器的網絡傳輸可選用此通信方式。但由于需要架設有線網絡，需要一定的資金投入，而且考慮遠程抄表的便攜性問題，采用此方式會大打折扣。所以,RS485對于數據采集系統并不是最好的方式，可作為備選方案加以考慮，或是作為在主要通信方式故障時所采用的備用的通信方式。

2.3射頻通信方式

借助于各種射頻通信模塊，智能電表和集中器及集中器和小區電力中心的信息管理系統可選用射頻通信方式來傳輸數據。例如參考文獻采用了TI（德州儀器）的CC1020無線射頻收發芯片，選用433MHz發射頻段，可實現智能電表和集中器之間、集中器和小區電力中心之間的數據通信。在安全性方面，該方案采用了DES算法來保證加密數據的安全,基本能滿足電力數據安全性要求。

采用射頻通信方式來建立低層的數據傳輸網絡，成本較低，是較好的方案。但是，由于應用于電力系統的射頻通信并無統一標準或規定，導致了采用不同方案的不同設備之間無法進行通信。其在兼容性和可擴展性方面具有一定的問題。

2.4GPRS

GPRS作為GSM的移動數據業務，具有最高114Kb/s的速率，能夠滿足低層的數據傳輸要求。其商業化規模已經非常成熟，現有的網絡覆蓋能夠滿足低層的數據傳輸要求。

由于采用GPRS無需另外架設網絡，只需要租用移動運營商現有的GPRS網絡即可，而目前的GPRS通信流量費用比較低廉，對于數據量并不大的低層數據傳輸而言，是較好的網絡方式。

但是，由于GPRS屬于公用網絡，其接入控制和數據安全性保障都達不到電力系統的要求，所以在具體應用GPRS時,需要借助于另一種網絡技術：虛擬專用網VPN?；贕PRS的VPN傳輸方式將在下一節具體介紹和分析。

2.5其他方式

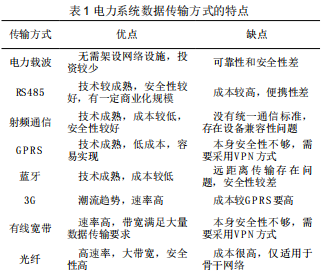

其他方式主要包括藍牙、3G、有線寬帶、光纖等。其中,藍牙在手持設備中比較普遍，其優點是應用較多，缺點是容易受干擾，距離和地形的影響較大，安全性不高，擴展性不強,可作為備選方案；3G目前還未完全普及，是無線通信的趨勢,優點是速率較快，有一定的商業化規模，缺點是成本價格較高;有線寬帶的普及率很高，對于各電力中心之間需要傳輸?shù)拇罅繑?shù)據而言，有線寬帶才能夠滿足電力系統的速率和帶寬要求,是各電力中心之間數據傳輸較好的方式，而對于安全性要求，也可通過VPN的方式加以保障；光纖的速率和帶寬完全能滿足要求，由于是專用網絡，所以安全性也很高，但缺點是成本也很高，只適用于國家電網的主干網絡使用。表1所列是電力系統數據傳輸方式的一些特點。

3電力系統數據采集網絡設計

根據分析，本文電力系統數據采集網絡設計方案如下：

智能電表到集中器設計為射頻通信方式或基于GPRS的VPN方式；RS485為備選方案。

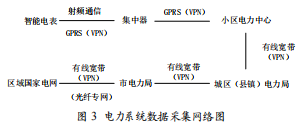

集中器是小區電力中心：基于GPRS的VPN方式；未來可選用基于3G標準的VPN方式。小區到城區（縣鎮）選擇基于有線寬帶的VPN方式。城區到市也選擇基于有線寬帶的VPN方式。市到區域國家電網：可選擇基于有線寬帶的VPN方式或光纖專網。其總體網絡如圖3所示。

4數據采集網絡的實現

在本文的網絡設計中，主要使用的方式為基于GPRS和基于有線寬帶的VPN方式。為滿足實際應用需要，現對這種網絡方式進行符合現實狀況的設計與實現。

VPN的實現

VPN作為網絡安全性的重要保障，需要專門為電力部門分別設計基于GPRS和有線寬帶的VPN客戶端，其應用平臺可根據不同通信平臺、不同電力局的需求來進行選擇，例如,集中器可選擇專用PDA或某一手機智能系統作為平臺。

GPRS的實現

GPRS網絡的實現可直接租用移動運營商網絡。例如，中國移動公司浙江分公司的GPRS收費標準為0.01元/KB,可根據不同數據量大小來選擇不同的套餐。比如，5元套餐包含國內流量30MB；50元套餐包含國內流量500MB；200元套餐包含國內流量5GB。

4.3有線寬帶的實現

有線寬帶網絡也可直接租用網絡服務商的網絡。例如,中國電信安裝費用為100元，1M寬帶一年為980元，4M寬帶一年為1580元，且租用兩年均有不同程度的優惠。不同電力中心可根據數據量大小來選擇不同的寬帶，對于數據量很大的電力局，可租用多個4M寬帶來解決帶寬問題。

5結語

除了本文的方法外，實際上還存在許多的設計方式,但是,由于它們的部分特征不能滿足要求，或是技術還不夠成熟、商業化應用不多等原因，因此本文未對其進行討論。
