TDK集團 推出Micronas直接角度霍爾效應傳感器系列新成員HAR 3927**。該產品采用專有的3D HAL®像素單元技術，符合ISO 26262的兼容開發要求。這一全新傳感器具有符合SAE J2716 rev. 4版的比率模擬輸出以及數字SENT接口。

現可提供樣品。計劃于2022年第一季度投產。

HAR 3927為高安全要求的汽車應用提供完全冗余的傳感器解決方案，例如雙離合變速器中的線性運動測量、發動機行程傳感器、檔位選擇器和加速踏板中的旋轉位置測量以及電子節氣門控制*。

每個HAR 3927傳感器包含兩個獨立運行的堆疊芯片。芯片間達到最小移位且被相同的磁力線穿透。HAR 3927使用的磁鐵要比雙芯片并排的方案小得多。其磁場幅度范圍為20 mT至130 mT，低至5 mT時精度降低。

HAR 3927采用微型八引腳SOIC8封裝。單一封裝的冗余傳感器解決方案的優點是減小了PCB尺寸和焊點，從而降低系統成本并增強系統的穩定性。

該傳感器具有兩種不同的輸出格式和多達33個標定點的輸出信號(17個可變或33個固定標定點)的線性化模塊。專有的3D HAL像素單元技術讓客戶可以測量磁場分量，從而實現線性位置測量和上至360°的旋轉位置測量以及軸上和離軸測量。通過對非易失性存儲器進行編程，可以根據磁路調整諸如增益和補償、參考位置等主要特性。

HAR 3927的多種配置選項讓客戶在開發過程中實現更高的靈活性，一個傳感器可用于多種應用，無需再認證，節約了成本和工作量。

術語

?3D HAL®像素單元：可直接測量X、Y、Z三個方向上的磁場。

主要應用

?汽車應用中的旋轉角度檢測，例如加速踏板、電子節氣門控制、旋鈕式換檔器(具有按壓功能)以及后軸轉向系統

?另外，該系列傳感器可在離合器或制動踏板、變速器系統、氣缸和閥門位置感應等應用中進行線性位置檢測

主要特點和優勢

?30 mT磁場振幅時僅±1.0°，角度誤差極低

?軸端和離軸360°角度測量

?直接測量磁場振幅 (BX, BY, BZ)

?客戶可選擇的模擬或SENT輸出

?雙芯片法完全冗余

?SEooC符合ISO 26262的要求，可支持功能安全應用

?-40 °C至160 °C的寬溫度范圍，適用于汽車應用

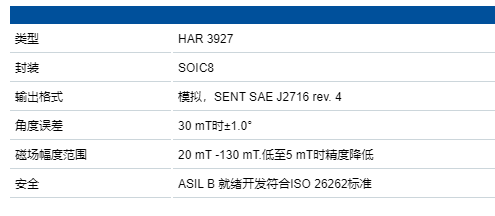

重要數據
