引言

火災是嚴重威脅人類生存和發展的常發性災害之一，具有發生頻率高、時空跨度大，造成的損失與危害嚴重等特點叫隨著社會科技的發展，火災報警或指揮調度的信息系統越來越多地應用到消防應急救援中，逐步向“科技消防”和“智能消防”的目標邁進。目前，縱觀國內外，基于地理信息系統(GIS)、3G通信、虛擬現實、全球定位技術、視頻監控等多種技術，構建了大量的消防應急指揮系統，如基于GIS的消防應急指揮系統，基于3G通信技術的消防應急指揮系統，基于WebGIS的消防應急指揮系統，基于虛擬現實技術的消防應急指揮系統等。

消防救援指揮決策必須依賴于各種定位信息，如消防員位置、消防車輛位置、消防設施及被困群眾位置信息等。目前,GPS技術、北斗導航技術等室外定位技術已被應用到消防應急指揮工作中，為消防應急指揮提供了實時的消防人員及消防車輛室外定位、救援路線規劃等服務。然而，消防員在室內的實時位置信息，對消防救援具有極其重要的意義，但由于缺乏有效的室內地圖和室內定位技術的支持，目前消防應急救援指揮還僅停留在利用監控技術來實現對室內信息的及時掌控,而無法滿足消防應急指揮業務的需求。

近年來，室內定位技術日趨成熟，如：文獻提出了一種運用無線射頻(RFID)技術提高室內空間定位精度的方法,并通過實驗進行了驗證；文獻提出INS和GSM混合定位;文獻提出利用兩種濾波器進行數據融合的DGPS和WUB結合定位算法；文獻將DGPS和UWB結合定位，利用Kalman濾波器對UWB非視距誤差(NLOS)進行消除，采用粒子濾波器對不同傳感器進行數據融合，并使用GPRS通信模塊進行無線數據傳輸-隨著定位技術的發展，為消防應急救援指揮提供了室內定位信息的支撐-

室內地圖是限制室內定位技術在消防指揮決策中應用的一個主要障礙-與成熟的室外電子地圖相比，室內地圖數據缺乏統一的標準規范，使得室內電子地圖的生產、更新、維護和數據共享成為難點-室內地圖的研究和應用基本上還處于起步階段-目前，室內地圖服務已引起廣泛關注-一些公司正在繪制購物中心、會議中心和機場等大規模建筑空間的室內地圖,以填補建筑內部地理信息空白-微軟、百度、谷歌等廠商相繼發布了室內地圖服務，實現了一些大城市的大型商店和機場的室內地圖功能。

總之，現有消防應用平臺缺少室內定位及室內地圖的支持，使得火災現場指揮員主要依靠經驗和直覺來指揮部隊、實施搶險救援活動，這勢必導致指揮具有很大的盲目性，缺少科技依據，從而大大降低了滅火救援的成功率和效率-為了把人員傷亡和火災損失控制在最小程度，需要消防部隊具有高效的指揮系統和科學的決策系統-基于室內定位技術的消防應急指揮系統旨在建立一種集定位、指揮于一體的消防應急指揮系統，可為消防應急救援指揮提供更加詳細、準確的空間位置信息，使消防應急救援決策更加高效、科學，具有較高的應用價值和廣泛的應用前景。

1系統設計

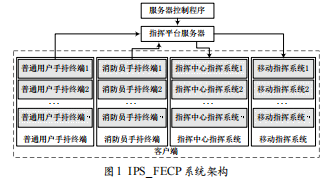

基于室內外定位技術的消防應急指揮平臺(IndoorPositioningServiceBasedFireEmergentCommandPlatform,IPS_FECP)構建的目的是基于室內定位技術和室內地圖技術，為消防應急指揮提供建筑內部地理信息和消防終端的室內定位信息，支持消防救援指揮，其系統構架如圖1所示。一個完整的IPS_FECP系統由指揮平臺服務器、服務器控制程序和客戶端3部分構成，其中客戶端包括普通用戶手持終端、消防員手持終端、指揮中心指揮系統和移動指揮系統4種。其中普通用戶手持終端為受災群眾持有的裝有室內定位軟硬件的手持設備，可以將被困群眾的位置信息傳遞到服務器；消防員手持終端為消防員持有的具有室內定功能的手持專業設備，將消防員位置信息及火場信息實時傳送到服務器；指揮平臺服務器接收并維護普通用戶手持終端及消防員手持終端發來的信息，實現消防信息共享與同步，為消防指揮系統(指揮中心指揮系統及移動指揮系統)提供室內外位置服務及地圖服務，指揮中心指揮系統主要實現消防員及被困群眾的位置動態跟蹤顯示及室內外地圖顯示，為消防救援指揮提供決策支持信息；移動指揮系統則是指揮中心指揮系統在移動設備上的實現。

IP_FECP的核心問題是室內外定位服務及室內外地圖服務，不同消防設備及系統間的信息通訊，主要包括以下幾部分:

室內外地圖一體化顯示。通過室內外地圖關聯表，實現室外地圖與室內地圖關聯。通過點擊室外建筑物，進入建筑物的室內地圖，并實現以建筑物為單元的建筑物室內地圖組織方式和地圖瀏覽；

室內救援路徑分析。通過將同一建筑物內各樓層的室內疏散通道根據樓梯信息進行自動連接，生成樓宇的疏散網絡。在此基礎上，基于GIS路徑分析算法，實現室內救援路徑分析功能；

室內外定位信息的共享與顯示。能夠接收并解析消防員手持終端、普通用戶手持終端發來的數據，并將接收到的信息實時發送到指揮中心服務器；能在室內地圖中動態跟蹤與顯示接收到的消防員手持終端信息和普通用戶手持終端信息。

由于IPS_FECP中各個子系統需要部署到多種類型設備(移動設備、服務器及普通PC等)，因而對各系統間的程序可重用性、系統間的信息通信與信息共享提出了嚴格要求。本IPS_FECP原型系統基于Flex技術實現，主要是考慮到Flex技術的跨平臺性、跨設備性，從而能夠?qū)崿F(xiàn)各系統間的程序可重用性，解決不同系統平臺間的信息通信與共享。

IPS_FECP系統總體設計架構如圖2所示。

其中普通用戶手持終端及消防員手持終端通過HTTP信道，向服務器端實時發送位置信息及火場信息；指揮平臺服務器包括室內外地圖服務器和消防信息共享服務器兩部分。室內外地圖服務器基于ArcGISServer技術向指揮中心指揮系統及移動指揮系統提供室內外地圖服務。消防信息服務器通過HTTP信道，接收普通手持終端及消防員手持終端傳來的信息，基于WCF(WindowsCommunicationFoundation)技術實現消防信息的共享，為移動指揮系統和指揮中心指揮系統提供室內外定位信息和火場信息。

2系統實現

基于以上設計，使用Flex技術、WCF技術及ArcGISServer技術開發了IPS_FECP原型系統。其中，普通群眾手持終端及消防員手持終端由第三方提供。本文重點介紹指揮平臺服務器及其控制系統，指揮中心指揮系統及移動指揮系統的實現。

2.1指揮平臺服務器及其控制系統

指揮平臺服務器由消防信息共享服務器和室內外地圖服務器組成，如圖2所示。其中，室內外地圖服務器是基于ArcGISServer技術實現的，它為指揮中心指揮系統及移動指揮系統提供室內外地圖服務；消防信息共享服務器提供消防指揮信息的共享及同步服務，主要包括3個模塊：一是消防信息共享服務器?；赪CF技術在服務器端維持終端對象列表，提供消防信息共享；二是WCF服務控制模塊。該模塊主要實現WCF服務的控制功能，包括服務器地址及端口設置，及服務器啟動與停止;三是ASP.Net通信服務模塊。該模塊定義了一個線程，基于HTTP協議間隔訪問第三方提供的消防信息服務(ASP.NetWeb服務)，獲取消防員手持終端或普通用戶手持終端的狀態信息。

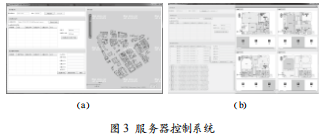

服務器控制系統主要提供服務器控制功能，其整體界面如圖3所示。其中監聽面板提供監聽接口設置，監聽線程控制(開始、停止)功能；ASP服務器面板提供ASP服務器設置與控制功能，能夠添加所要監聽的終端，提供服務器地址設置和監聽線程控制(開始、停止)功能；而服務器終端列表面板則提供服務器終端實時信息顯示和終端服務器端對象管理功能,包括添加、刪除、更新等。

2.2指揮中心指揮系統

指揮中心指揮系統部署于消防指揮大廳的PC上。消防指揮人員通過該系統來實時跟蹤消防員位置信息，進行預案查詢管理、指揮調度以及災民疏散控制。其核心功能包括室內外地圖展示和實時跟蹤消防員位置信息。

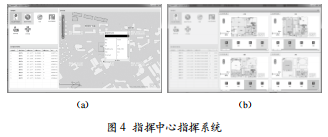

圖4所示是指揮中心指揮系統圖。其中圖4(a)左上部分為指揮平臺功能面板，左下角為指揮平臺消防員終端信息列表，右半部分為室外地圖面板。圖4(b)右半部分顯示了所選建筑物的室內地圖。鑒于消防業務需求，系統默認打開四個樓層的室內地圖，分別可展示著火層、著火層上一層、著火層下一層及監控中心所在樓層四個與消防指揮緊密相關樓層的室內地圖。每個室內地圖窗口，都可以獨立控制其所顯示的樓層和地圖范圍。

2.3移動指揮系統

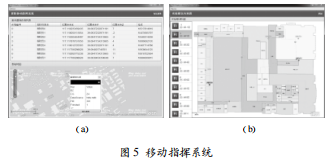

移動指揮系統實現的功能與指揮中心指揮系統類似，不同之處是將其部署于移動端上，使得消防指揮車上的人員也能及時利用該平臺進行指揮調度。移動指揮系統基本界面如圖5所示，其中圖5(a)上半部分為消防員終端列表，下半部分為室外地圖。與指揮中心指揮系統一樣，用戶點擊室外地圖建筑物，可進入該建筑物的室內地圖，如圖5(b)所示。考慮到移動設備的屏幕限制，移動指揮系統只打開了一個室內地圖窗口。

3應用案例

本案例以C#語言實現了一個消防員終端模擬器，以模擬消防員位置的動態移動，并與指揮平臺服務器交互。指揮中心指揮系統及移動指揮系統實時更新和顯示普通用戶手持終端和消防員手持終端的位置坐標和電話號碼等信息，分別如圖4(a)及5(a)所示。點擊室外地圖的建筑物，進入建筑物室內地圖，實現消防員位置動態跟蹤，分別如圖4(b)及5(b)所示。

4結語

重大危險源和人員密集場所的滅火救援指揮是消防救援的兩大困難。由于缺少定位信息和室內地圖信息，通常會導致樓內人員找不到消防通道、消防員找不到被困者、消防指揮員無法確定消防員在火場中的具體位置等問題。因此，消防應急指揮，特別是在重大危險源和人員密集場所，需要一個消防應急指揮平臺為消防應急指揮提供室內定位及室內地圖的支持，從而輔助消防指揮員能夠?qū)崟r(shí)做出準確的救援決策。盡管目前已研發了各種消防應急救援指揮系統，但受限于室內定位技術及室內地圖的發展，目前的消防應急救援指揮系統仍然不能為消防應急指揮提供內定位及室內地圖信息。針對此問題,本文使用室內外一體化地理信息系統技術，結合目前的室內定位技術，研制了一個具有通用性、實用性的消防應急指揮平臺原型系統，為消防指揮員提供高層建筑及人員密集場所內消防設施、戰斗員、被困群眾的準確定位信息，解決了室內外地圖服務、消防室內外定位信息的跟蹤與顯示、消防應急指揮平臺各子系統間的信息通信、共享與同步等關鍵問題。但目前該系統還處于初始階段，未來需要緊密結合消防業務需求，加入更多的消防指揮業務功能，實現消防救援“情報信息多元化,通信手段多樣化，輔助決策科學化，指揮控制實時化，指揮終端智能化”的要求。
