引言

隨著經濟和社會的發展，工作效率低下的傳統農業正在逐漸退出市場，現代化農業智能管理初見端倪，網絡信息技術正滲透農業領域并得到廣泛應用。物聯網被稱為繼計算機和互聯網信息產業后的第三次革命性創新。ZigBee無線傳感網絡通過部署無線傳感器節點，組建無線傳感網絡，從而進行實時動態采集農作物的生長環境中的空氣溫濕度、光照強度、一氧化碳量等要素，并借助GPRS移動網絡發送至終端節點，從而操控終端設備，形成農業環境監控物聯網。為了提高管理系統的信息化、智能化管理水平，實現更加安全、方便、快捷、簡單的操控環境，設計了一套基于ZigBee網絡的農業物聯網管理系統。

1硬件系統設計

當農作物生長環境中的空氣溫濕度、光照強度等要素發生改變時，溫濕度傳感器、光敏電阻等傳感器會捕捉到這一變化，并將數據傳送到STM32的微處理器，進行數據分析處理，通過串口模式將數據發送到以CC2430為ZigBee網絡的終端節點，各個終端節點與協調器組建無線網絡，同時協調器通過串口把數據發送到以STM32與SIM900A構成的網關。最終手機通過短信息的方式查看檢測環境信息，發送指令來操控設備。

由此可以看出，該硬件系統主要由三部分組成：第一部分是信息采集處理顯示系統，它由STM32FL03ZET6單片機、溫濕度傳感器、光敏電阻、MQ-7傳感器和TFTLCD顯示屏組成；第二部分是無線傳感網絡，它由ZigBee協調器、路由器及終端節點組成；第三部分是網關及移動收發設備，它由STM32模塊、SIM900A-GPRS模塊和手機移動設備組成。其系統硬件設計結構如圖1所示。

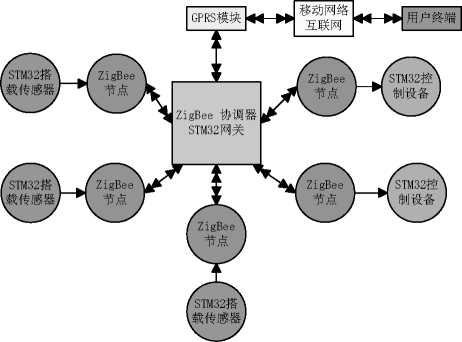

圖1硬件系統設計結構

ZigBee技術是一種應用于短距離范圍內、低傳輸數據速率下的無線通信技術在通信狀態下，終端節點耗電只有幾十毫瓦左右，工作幾個月只需要一節干電池，可見低功耗是ZigBee技術的顯著特點。在本設計中系統無線網絡結構采用各個終端節點通過中心節點實現星狀連接方式，簡單的組網結構使整體功耗最低叫同時，系統采用中斷喚醒休眠模式，當傳感器數據沒有變化時，CC2430進入休眠模式，從而降低成本。

整個系統借助ZigBee無線網絡傳輸監控信息，STM32處理器處理各個傳感器采集到的信息，通過串口方式與CC2430芯片進行數據通信，構成終端節點。各終端節點向協調器發送信息。協調器借助STM32網關將數據發送至移動網絡。

本設計中的終端節點由CC2430模塊、STM32模塊、TFTLCD顯示屏、溫濕度傳感器、MQ-7、光敏電阻和繼電器構成。終端節點的硬件設計示意圖如圖2所示。

當終端節點工作時STM32通過搭載各個傳感器可以采集溫濕度、光照強度和一氧化氮含量等要素，對各個數據進行

分析處理并顯示在TFTLCD顯示屏上，如果超出軟件預設值則通過串行通信的方式把報警信息傳送給CC2430模塊，經ZigBee無線網絡將信息傳輸?shù)絽f(xié)調器，STM32與SIM900A構成的網關與協調器通過串行通信的方式傳輸信息，最終手機通過查看短信來獲取來自終端節點的變化。手機可發送指令控制終端節點的控制設備如繼電器。

圖2終端節點硬件設計框圖

網關部分由STM32模塊與SI，M900A組成。主控芯片采用32位的STM32F103ZET6高速處理器，從而實現數據的快速處理與傳輸。它主要有高性能、低成本、低功耗的特點，是同類32位市場上功耗最低的產品。SIM900A是SIMCOM公司的工業級雙頻GSM/GPRS模塊，可以低功耗實現SMS短信，數據和傳真信息的傳輸。支持5?24V的超寬工作范圍。2軟件系統設計

本設計組建無線傳感網絡方案采用ZigBee2006Z-Stack協議棧，主要由標準物理層（PHY）、媒體訪問控制層（MAC）、網絡層、應用層、和安全服務規范。根據不同的功能分別對協調器（coordinator）、路由器、終端節點（end-device）進行軟件設計。

2.1協調器的設計

一個ZigBee網絡的建立是由協調器所承擔的并且是唯一的，主要負責啟動網絡，并且會協調組建網絡中的安全層及其應用層的綁定，整個網絡配置完成后，其退化成路由器。在組建網絡過程中，協調器通過節點成員的加入、網絡地址的分配、網絡鏈表的更新、信息的收集與轉發等來實現網絡的組建。

2.2終端節點的設計

終端節點主要負責采集發送各個傳感器信息，本次設計通過終端節點的不同物理地址區別各個終端節點的排序，其主要做兩個工作：第一是終端節點通過各個傳感器采集溫濕度、一氧化碳濃度、光照等要素，然后通過無線傳感網絡發送到協調器；第二是實時準備接受協調器的控制命令，收到控制命令后會做出相應的控制如打開水閥開關等。圖3所示為終端節點STM32處理器軟件設計流程圖。

2.3GSM網關設計

以STM32與SIM900A構成的網關與手機為主的手持終端構成移動網絡。網關與手機之間，網關是主機，手機是從機。

程序采用最大任務數10個的任務堆棧結構，每次增加一個任務，任務數增加1，記錄任務內容，每次處理一個任務,進行彈棧處理，任務數自動減1。

網關在收到協調器的信息后將信息以SMS短信的方式發送到手機上，手機得到信息可回復信息，進而控制終端節點的相關設備。

STM32與SIM900A構成的網關，處理短信收發任務良好,運行穩定。圖4所示為網關軟件設計流程圖。

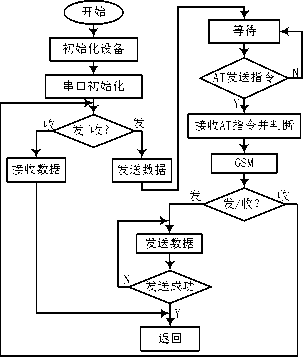

圖4網關軟件設計流程圖

3實驗結果分析

系統穩定是用戶對本次產品設計是否滿意的一個重要因素。經過疲勞測試，系統運行穩定；本次設計的終端節點以CC2430、STM32單片機和各類傳感器構成，在各個檢測要素中以溫度為例。當溫度超過軟件預定值時，STM32單片機會向CC2430發送低電平，當溫度小于軟件預定值時，STM32單片機會向CC2430發送高電平。

系統中的協調器通過各終端節點的物理地址來判別各個終端節點的編號，分別終端節點1、2的物理地址分別為20、40。協調器串口連接串口調試助手檢測實驗結果。當1、2號溫度超標，協調器通過串口發送如圖5所示的“2040溫度超標”當1號超標2號正常，協調器通過串口發送如圖6所示的“20超標40不超標”。

4結語

本設計根據ZigBee網絡的優點，設計了一套組網簡單、組網穩定、操作方便的ZigBee無線傳感網絡的環境監測系統，能夠精確監測目標土地的溫濕度、光照強度、一氧化碳含量等要素的變化，并且用戶可以通過GSM網絡收發實時信息。簡單快捷的操作方式更容易得到用戶的認可，同時系統采用省電模式大大降低了能耗，具備了低成本的優勢。
