引言

嵌入式系統是一種“完全嵌入受控件內部，為特定應用而設計的專用計算機系統”據不完全統計，目前世界上嵌入式處理器的品種總量超過一千多種，流行的體系結構也有30多個系列。但是沒有一種微處理器和微處理器公司可以主導嵌入式系統。由于嵌入式系統設計的差異性極大，因此選擇也是多樣化的。ARM是近年來在嵌入式系統很有影響力的微處理制造商，ARM的設計非常適用于小的嵌入式系統。

嵌入式系統必須根據應用需求對軟硬件進行剪裁，滿足應用系統的功能、可靠性等要求。隨著嵌入式系統的廣泛應用及嵌入式操作系統的不斷普及，嵌入式環境下的數據管理問題成為系統的重要環節，工業系統要求嚴格的時間性，要求在一定的時刻或時間段內對外部采集數據按照順序進行存儲，并及時作出響應。所處理的數據往往是“短暫”的，只在一定的時間段內有效，過時則沒有任何意義，傳統的嵌入式數據庫主要用于處理永久性數據，設計時主要強調維護數據的完整性、一致性，提高系統的吞吐量和降低系統代價，沒有考慮與數據處理相關聯的時間因素，因而傳統的嵌入式數據庫無法滿足工業實時應用的需求，因此我們開發了一款嵌入式實時數據庫系統，實現了與操作系統的融合，建立屬于實時數據庫獨有的緩沖區管理，將數據庫的歸檔文件建立在專用的文件系統之上，該文件系統提供獨立的訪問接口及管理磁盤空間。1嵌入式實時數據庫分析

嵌入式實時數據庫系統是指在嵌入式設備中獨立運行的數據庫系統，用以處理大量的，時效性強且有嚴格時序的數據，它以高可靠性、高實時性和高信息吞吐量為目標，其數據的正確性不僅依賴于邏輯結果，而是依賴于邏輯結果產生的時間。由于嵌入式系統沒有充足的硬件資源支持，要求數據庫管理系統占用最小的內存和磁盤空間。如果用Linux自帶的文件系統或大型關系型數據庫管理系統，都不可避免地產生大量的冗余數據、數據管理效率低下等問題。所以，它們不能應用于嵌入式系統的數據管理。嵌入式環境下設計的實時數據庫必須包含高效的存取機制，數據安全性機制，數據庫日志管理等功能。在實際設計中更關心系統的實時性，開銷大小,系統性能，可靠性等。

嵌入式實時數據庫系統按照與嵌入式應用的關系可以分為兩類[1]:一類是獨立于具體的應用，它將數據庫直接建立在內存之中，專門為嵌入式系統數據管理而編寫的實時數據庫；另一類是針對具體的應用而設計開發的嵌入式實時數據庫系統。本文的實現屬于后者，介紹針對工業數據處理的嵌入式實時數據庫。

基于專用文件系統的數據庫設計基本思想是將數據庫技術引入文件系統，目前有兩種實現方式：一種是搭建一個基于現有數據庫的文件系統，其中數據庫充當了新文件系統的基石。另一種是對傳統文件系統進行改造，將文件系統設計成一個“數據庫”，文件系統與數據庫完全融合。它不同于傳統的文件系統，其改造使得其文件的組織和訪問發生重大的變化,因為文件系統更加數據庫化，包含“文件”、“目錄”這樣的概念也可能發生改變。對于文件的組織和訪問，或者說數據的組織和訪問，也會更加側重于數據庫的方式，它會對各種數據提供統一訪問存儲機制，以此來獲得有效而靈活的數據查詢機制。本文使用了后者的實現方式，將數據庫與專用文件系統進行融合，提供了統一的訪問接口。

2嵌入式實時數據庫文件系統的設計模型

2.1實時數據特點

實時數據自然是與時間緊密相關的，工業上嵌入式實時根據點號分配磁盤塊I數據庫所存儲的數據通常是基于時間的連續模擬量或者數字量，如：溫度、流量、壓力、閥門開關等，這些數據有以下幾個特點:

時效性

每個記錄的值都與時間有關聯，數據隨時間不斷添加入數據庫，這些數據的順序按照時間來排序的，以后不會被重新排序，而每秒中的數據都有可能發生改變。因此，在記錄數據值得過程中必須記錄其相應的時間。在數據查找時，也必須確定其時間點，否則數據就沒有存在的意義。

數據格式

與關系型數據庫中的元組不同，工業數據每一條數據只包含一條記錄，數據格式相對簡單，固定和獨立。從應用角度來看，保存的數據有I/O整型、離散型、實數型、開關量等。但從數據存儲技術方面看，都可歸納為1字節，2字節，4字節這三種情況，每一條記錄的屬性比較少，不存在記錄點與記錄點之間的依賴關系，沒有類似關系數據庫中數據間的復雜關系，它記錄格式少，關系簡單，可以采用統一的結構化管理。

數據時間間隔

在工業現場中，某些記錄點變化頻率非常快，而有些則是很長一段時間才會發生變化，根據這個特點，設計實時數據庫時必須兼顧細分要求。

根據實時數據的特點，可以發現將實時數據存入關系型數據庫既浪費系統資源，又無法滿足其對實時性的要求，因此，我們設計了實時數據庫文件系統用于存儲一定格式的工業數據，其數據格式設定為三元組<點號、時間、數值>，其中“點號”代表工業現場的單值采樣設備，“時間”代表設備狀態的采樣時刻，“數值”代表設備的工作狀態或計量值。每一個數值由時間和點號確定，如果沒有確定的時間與點號，數據則沒有任何意義。

2.2嵌入式實時數據庫文件系統設計框架

在系統架構方面，從操作系統內核結構的角度來看，數據庫文件系統放在操作系統的內核之內，將數據庫技術與文件系統技術深度結合叫圖1所示為實時數據庫文件系統在操作系統中存在形式。

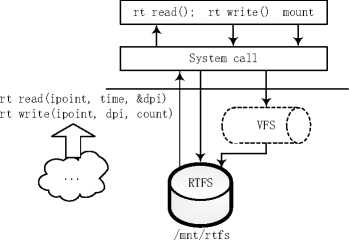

嵌入式實時數據庫文件系統不使用一般文件系統中的文件目錄結構，而是建立針對實時數據的索引結構，以便實現對磁盤數據的高效讀寫，它的數據接口是通過在操作系統中建立新的系統調用來實現的，使用了Linux中現有的磁盤驅動程序，通過VFS完成在Linux環境下文件系統的注冊和安裝。嵌入式實時數據庫文件系統的基本原型如圖2所示。

圖2嵌入式實時數據庫文件系統(ERTFS)的體系結構

該結構提供了對實時數據進行讀寫的調用接口：其中數據寫(rt_write)可更新一組塊數據，包括磁盤塊號以及寫進該塊的數據內容，可將數據寫入磁盤。數據讀(rt_read)則用于讀出某一磁盤塊數據，或者讀出一批磁盤塊數據。數據存儲則以完整的塊數據為基礎，在文件系統內部不對塊內數據進行任何處理，而對塊數據內容的規整必須在文件系統之上完成。嵌入式實時數據庫文件系統的數據處理流程如圖3所示。

數據存儲時根據點號分配磁盤塊，查看磁盤塊空間是否寫滿，若寫滿則分配新的磁盤塊，然后為磁盤塊分配緩沖塊,將數據庫拷貝到緩沖塊，通過Linux的塊設備驅動程序進行寫入磁盤，同時維護索引區。數據讀取時主要根據點號和時間進行讀取，如果沒有確定的時間點，數據沒有任何意義。

2.3文件結構

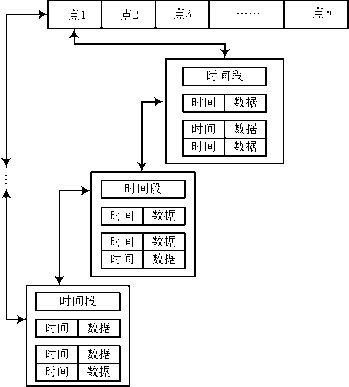

嵌入式實時數據庫文件系統的通過點號進行索引，每個點號指向對應的數據簇，它的數據組織方式如圖4所示。

圖4按照點時間管理數據

嵌入式實時數據庫文件系統以點作為索引，在對某一點的數據進行訪問時，需要獲取該點的點信息，按照鏈表的方式來索引到指定的數據簇，在數據簇內，查詢命中的數據塊,將數據從數據區讀取或者存入，采用這種索引結構，可以減少數據的訪問時間，提高了實時數據的查詢能力。其中點所指向的數據塊基本信息如圖5所示。

圖5中，數據塊索引信息將記錄數據塊信息，每個數據塊存儲固定數目的實時數據，為了節約存儲空間，塊內的每個時間值只保存偏移量，即實際時間減去該塊數據起始時間。圖6所示為數據塊的存儲結構。

3性能測試

測試選取的嵌入式ARM開發板選取YLE2440，處理器為SamsungS2C2440A，主頻400MHz:外部存儲器NorFLASH:2MB；NandFLASH:64MB；存取介質選取8GB的惠普優盤進行讀寫。實驗過程中將實時數據庫文件系統正常編譯到了嵌入式Linux內核中，內核能夠穩定的工作,格式化程序能夠對優盤進行格式化，經過格式化后的優盤能夠掛載到實時數據庫文件系統上，能夠對其進行數據讀和寫。

4結語

本文通過對嵌入式數據庫的分析，提出了針對實時數據的嵌入式實時數據的框架結構，介紹了其文件系統在Linux內核中的存在形態以及其數據讀取接口，根據實時數據的特點設計了通過點進行索引的文件結構，在數據文件內部，按照時間段分簇的方式來歸類同一時間段內的數據。通過本文的闡述，讀者可以大致明白如何設計實時數據庫以及實現特有文件系統。
