具有傳感器激勵的4～20mA電流變送器XTR112／114電路
[導讀]XTR112／114是單片4～20mA兩線電流變送器，為高阻鉑RTD傳感器和電橋提供完整的電流激勵，其片內集成了儀器放大器和電流輸出電路。XTR112有兩路250μA電流源，XTR114有兩路100μA電流源，可用于激勵RTD。通用線性化電

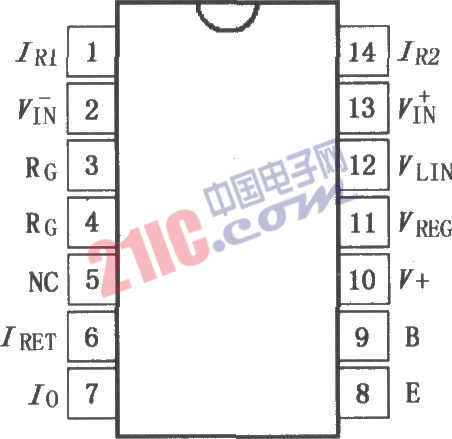

XTR112／114是單片4～20mA兩線電流變送器，為高阻鉑RTD傳感器和電橋提供完整的電流激勵，其片內集成了儀器放大器和電流輸出電路。XTR112有兩路250μA電流源，XTR114有兩路100μA電流源，可用于激勵RTD。通用線性化電路對RTD提供兩級修正，實現典型的40：1線性化改進。儀器放大器可為一個寬范圍的溫度或壓力測量設置增益。完整的電流發送器的總未調整誤差很低，可用于許多無需調整的應用場合。XTR112／114有零輸出電流漂移、步長漂移和非線性等特點，工作時的環路電源電壓可低至7.5V，工作溫度范圍為工業級-40～+85℃。其引腳排列如圖所示。

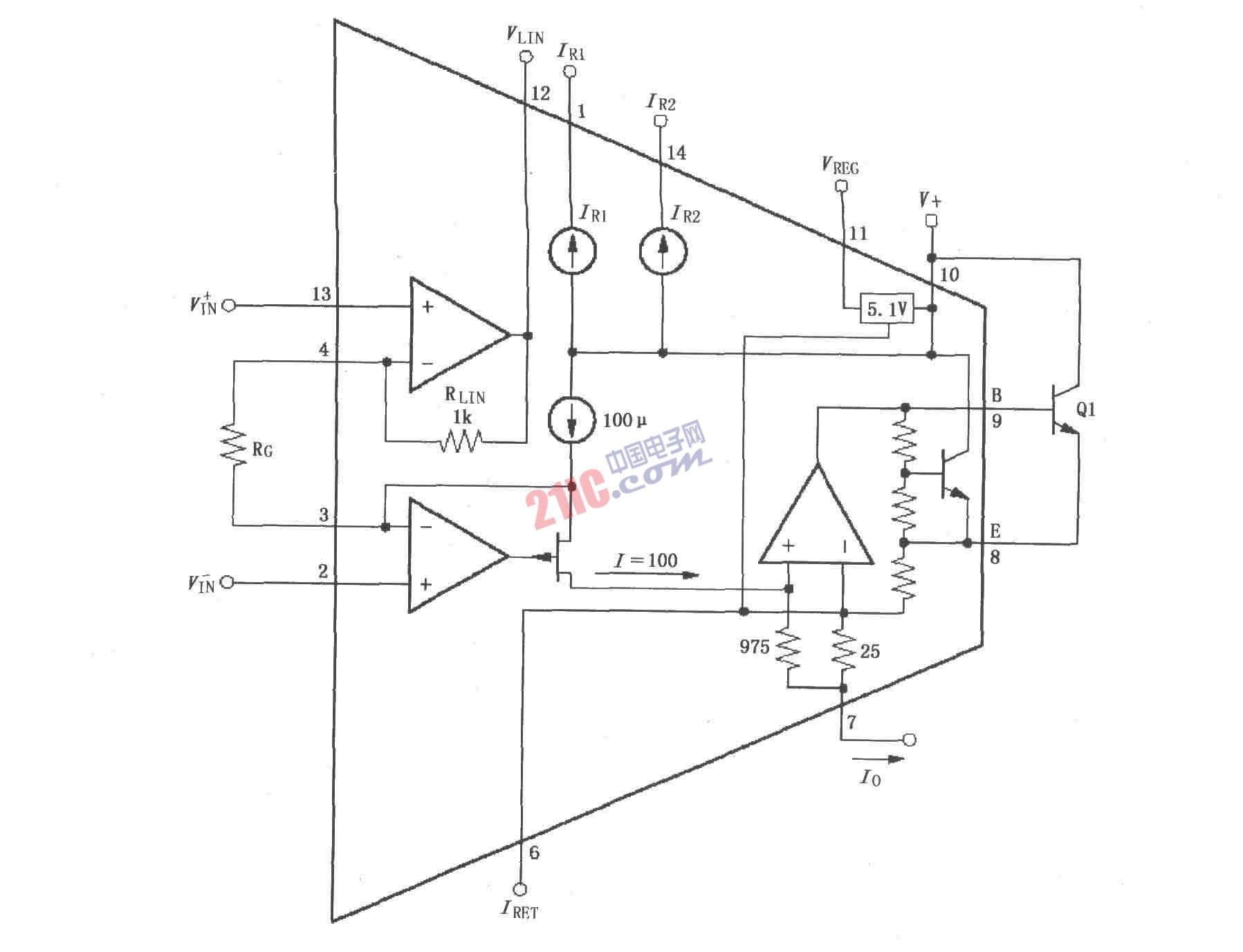

內部框圖如下圖所示：
