低阻信號源的精密儀表放大電路圖(INA105)
[導讀] 如圖所示為應用于低阻信號源的精密儀表放大電路。用運放OPA27作為輸入級可以獲得最好的低噪聲、低失調和溫度漂移特性。當信號源內阻在10kΩ以上時，運放OPA27輸入阻抗引起的偏流噪聲在整個電路巾起支配作用。在低阻
信號源的精密儀表放大電路圖(INA105) src="/21ic_image/21icimage/200903/9bdc66bb0dee4ca01e12a0f42729f306.jpg" width=600 border=0>

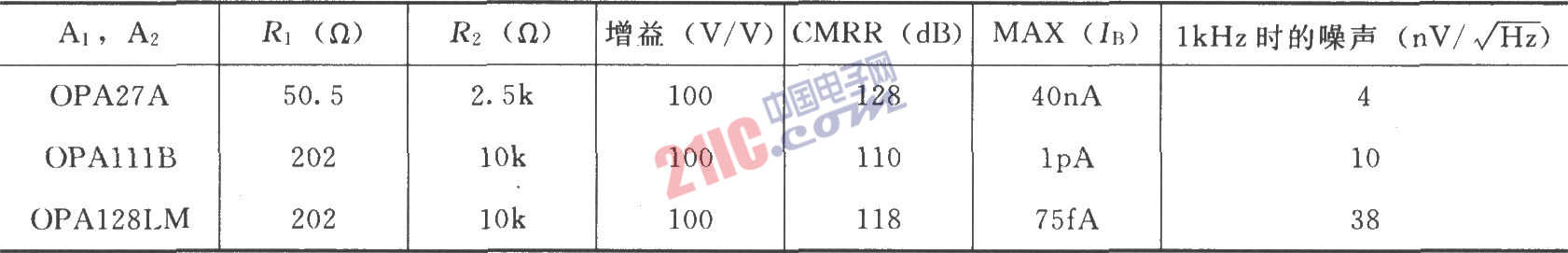

如圖所示為應用于低阻信號源的精密儀表放大電路。用運放OPA27作為輸入級可以獲得最好的低噪聲、低失調和溫度漂移特性。當信號源內阻在10kΩ以上時，運放OPA27輸入阻抗引起的偏流噪聲在整個電路巾起支配作用。在低阻信號源的應用巾，采用具有FET輸入的運放OPA111或雙運放 OPA2111，將提供更低的噪聲性能。Vo=(1+2R2／R1)(V2-V1)。如果采用OPA121則價格更低，采用 OPA128則可構成靜電計，具體參數的選擇見下表。
