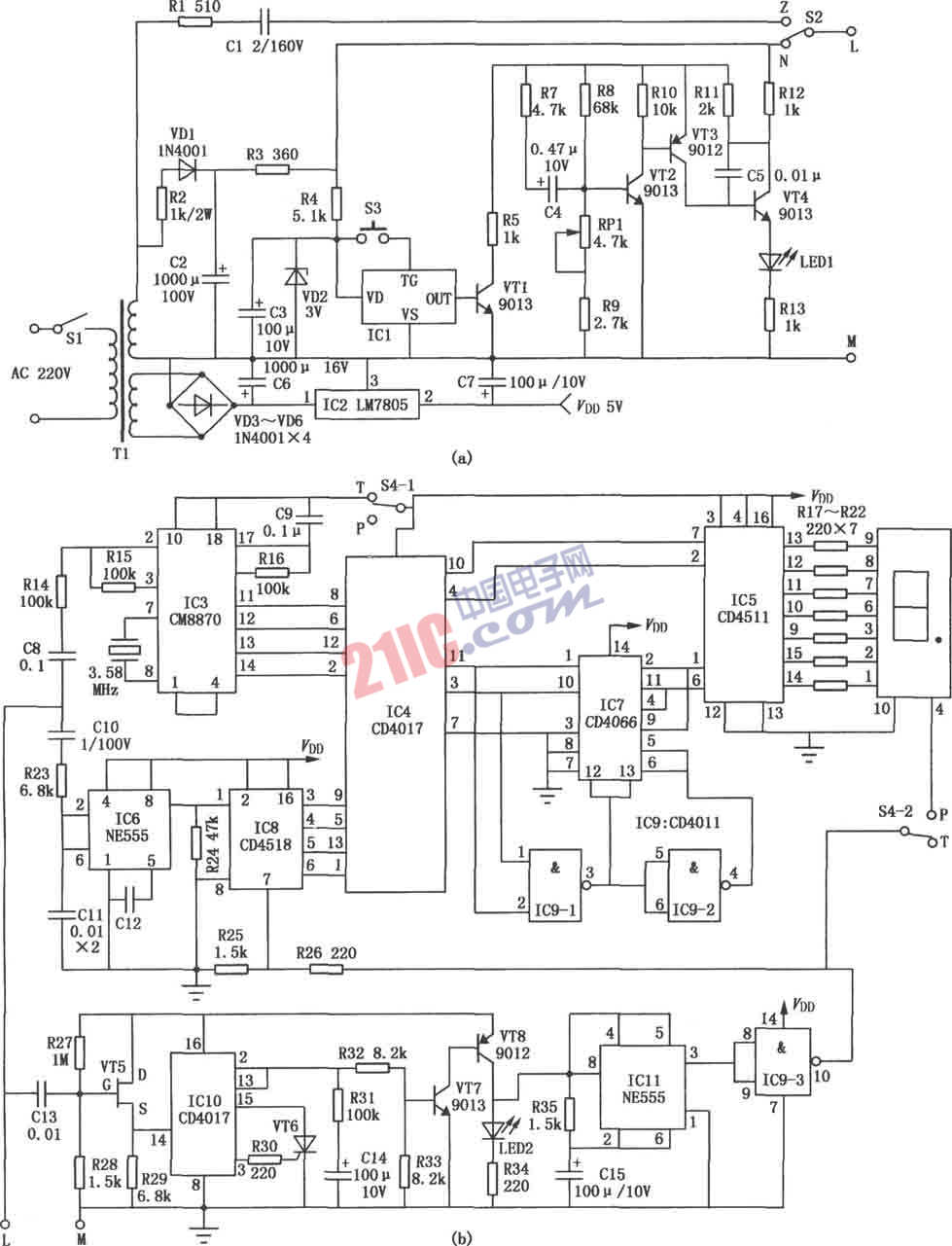

用本電路制作的電話檢測儀，能準確判定和排除電話機振鈴電路、通話電路以及撥號電路所發生的故障，使用方便。本機電源電路及振鈴、通話部分的檢測電路如圖所示。電源由220V交流電經變壓器Tl 供電，次級分兩組輸出。一組為9V交流電，經二極管VD3～VD6整流，電容C6、C7濾波，三端穩壓塊IC2穩壓，輸出5V直流電，供本機作檢測電源。另一組輸出為50V交流電，一部分經電阻Rl、電容Cl限流、隔直，為振鈴電路供電；另一部分經二極管VDl整流，電容C2濾波，電阻R2、R3限流，為送話、受話檢測電路供電。使用時將待測話機與本機的接線端L、M連接，閉合電源開關Sl接通220V交流電源，便可對話機的振鈴、通話以及撥號三部分電路分別進行檢測。檢測振鈴電路時，話機處于掛機狀態，將撥動開關s2撥至振鈴位置，這時L和Z相接，經限流、隔直的交流電由M、L端輸出，送入待測話機，為話機振鈴電路提供電源。如待測話機振鈴電路工作正常，便可聽到話機的振鈴聲。通話電路的檢測分受話電路和送話電路檢測兩部分。待測話機處于摘機狀態，使撥動開關S2在通話、撥號位置(N)。此時，話機與本機的M、N端相接。調節電位器RPl，使作為指示燈的發光二極管LEDl剛剛點亮。受話電路的檢測信號由音樂集成塊ICl提供，當按鍵開關S3閉合時，ICl的觸發極TG得電，音樂塊被觸發工作。音樂信號由ICl的OUT端輸出，經三極管VTl等放大，饋入話機。如該機受話電路工作正常，悅耳動聽的音樂便從話機的聽筒或免提喇叭中傳出，同時發光二極管LEDl隨音樂的節奏而閃動。檢測送話電路時，可輕輕敲擊或吹動話機的話筒或免提麥克風，由此產生的音頻信號經話機從電容C4輸入，通過三極管VT2～VT4三級放太，由發光二極管LEDl輸出。送話電路正常的話機，隨敲擊信號的輸入，發光二極管LEDl迅速點亮，其亮度隨敲擊信號的強弱而變化。與此同時，聽筒或免提喇叭會發出“咯咯”或“唿唿”聲。圖為專用于撥號電路檢測的電路，圖中，IC3是DTMP(雙音多頻)信號接收譯碼集成塊CM8870，它能將雙音頻話機發出的雙音頻撥號信號接收并譯為BCD碼，經IC4十進制計數／脈沖分頻器CD4017送至IC5解碼驅動塊CD4511，由共陰極數碼管直觀地顯示出話機所撥的號碼。脈沖撥號的接收與顯示是由IC6(NE555)、IC8(CD4518)、IC4(CD4017)、IC5(CD4511)和數碼管共同完成的。當話機在脈沖撥號時，每輸入一脈沖信號，經IC6整形，由IC8的①腳輸入，進行計數并轉變?yōu)锽CD碼輸出，進入IC4、IC7分配到IC5進行解碼，最后由數碼管顯示出話機所撥的號碼。檢測撥號電路時，撥動開關S2置通話、撥號位置(N)，電位器RPl的位置與通話電路檢測的位置相同。脈沖(P)、雙音頻(T)開關S4應與待測話機一致。本電路對脈沖話機(包括舊式的撥盤話機)和雙音頻話機的撥號電路均可測試。當待測話機進行撥號時，若該機撥號電路正常，則本機數碼管將直接顯示出所撥的號碼，同時發光二極管LEDl隨號碼的撥動而閃亮。
