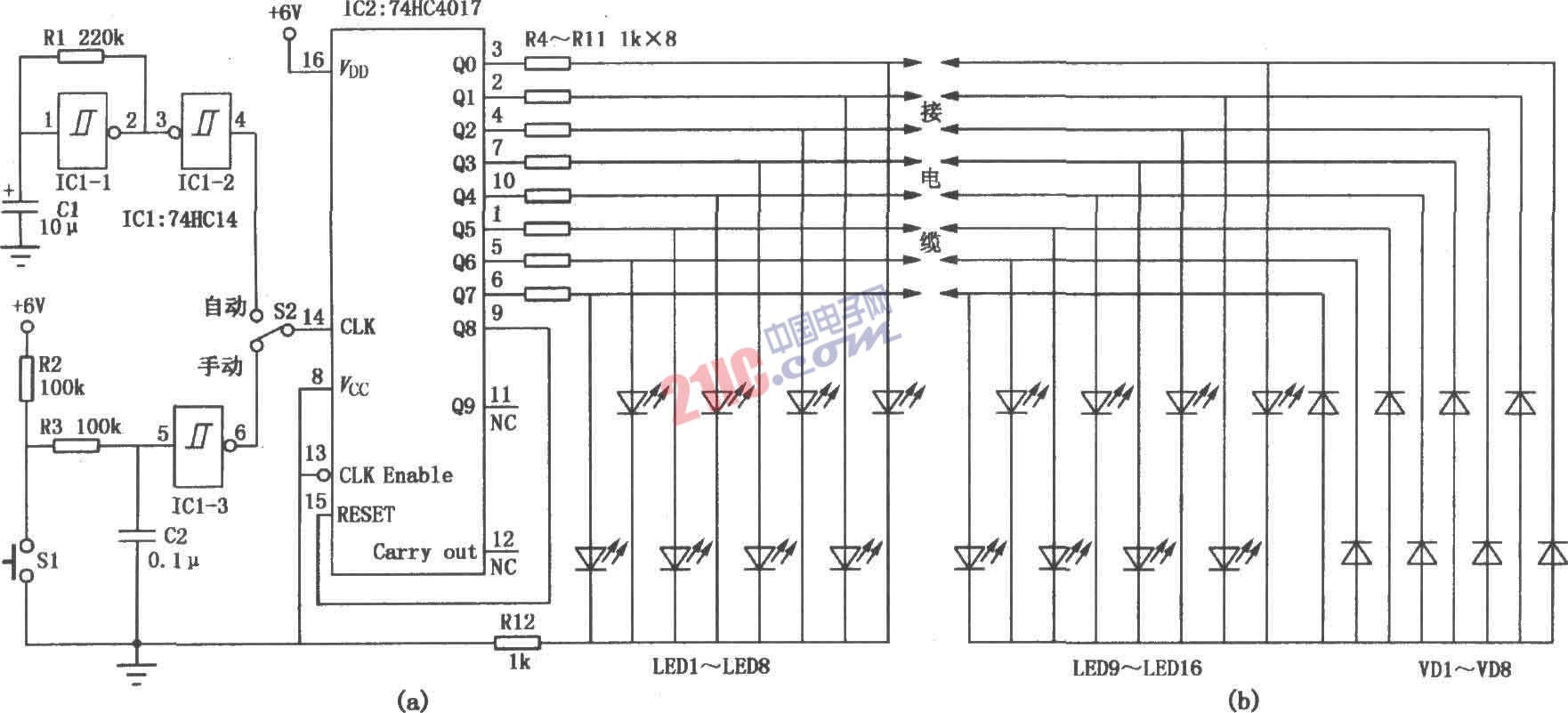

電纜速查儀主要用來檢查計算機局域網電纜和其他類似的綜合數字網電纜以及模擬電纜的通斷，比使用萬用表檢查更方便、更快捷。由于本電路分為主電路和遠程電路兩部分，電纜兩端即使不在同一地點也同樣能進行檢查。主電路是由ICl反相施密特觸發器74HC14構成的時鐘發生電路與IC2構成的發光二極管LED順序 亮燈電路兩部分組成，如圖所示。遠程電路見圖。
