CW4962、CW4960構成的0～30V輸出連續可調的開關電源
[導讀] 采用如圖所示的電路可以獲得0～30V連續可調的直流穩壓電源。這時，可調電阻Rl再接一個可調電阻R2。0～6V由Rl來調節，調節R2可獲得Uref～30V的連續輸出電壓。讓取樣10kΩ電阻設計流過2.5mA電流，減小R2并增大R1時

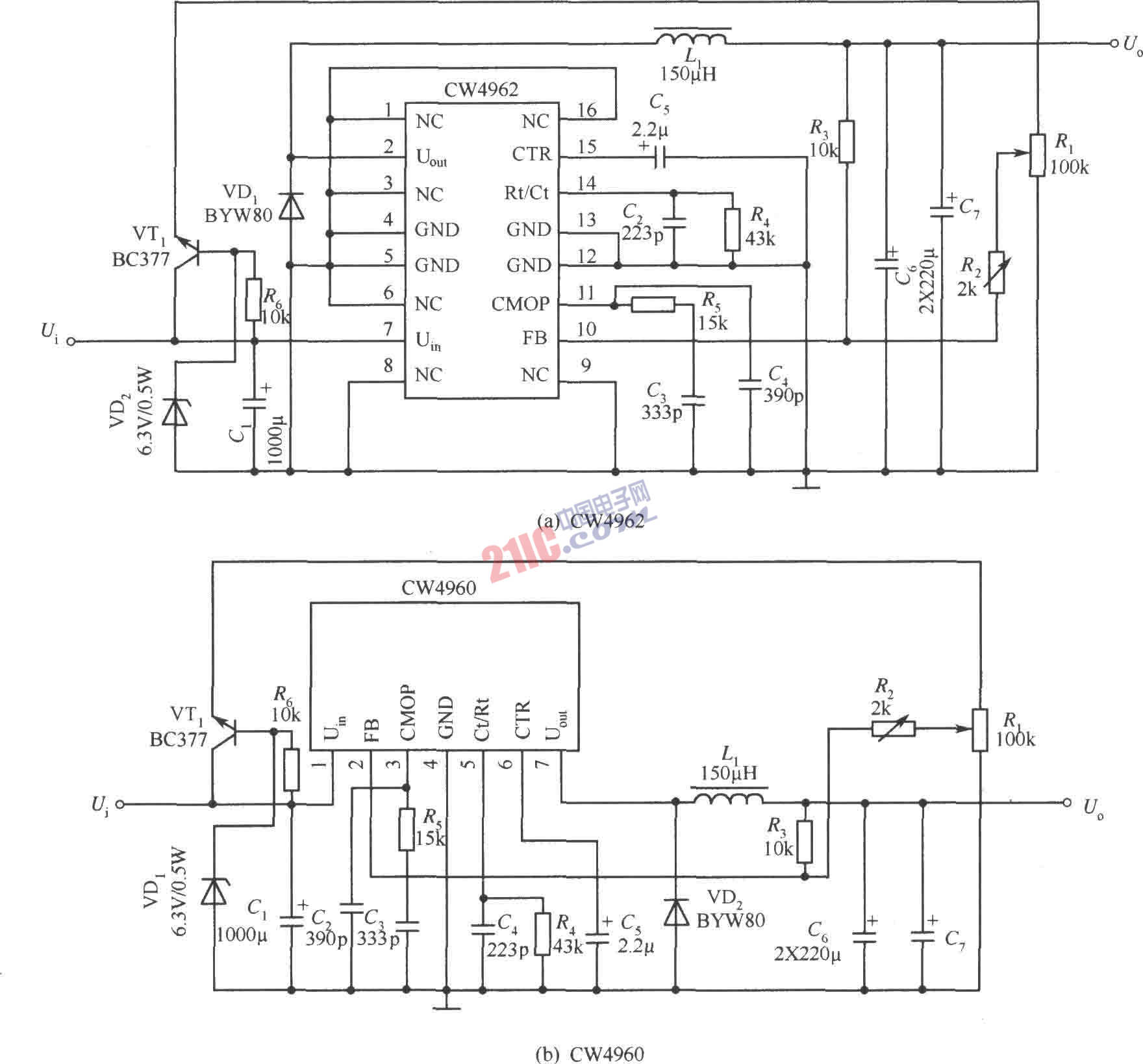

采用如圖所示的電路可以獲得0～30V連續可調的直流穩壓電源。這時，可調電阻Rl再接一個可調電阻R2。0～6V由Rl來調節，調節R2可獲得Uref～30V的連續輸出電壓。讓取樣10kΩ電阻設計流過2.5mA電流，減小R2并增大R1時，流過10kΩ電阻的電流減小。這時Uo也降低，其內電流為零時，Uo=Uref。Rl上電壓超過Uref時，10kΩ電阻中的電流開始反向，Uo則開始低于5V，而10kΩ電阻上壓降為Uref時，Uo=0V。
